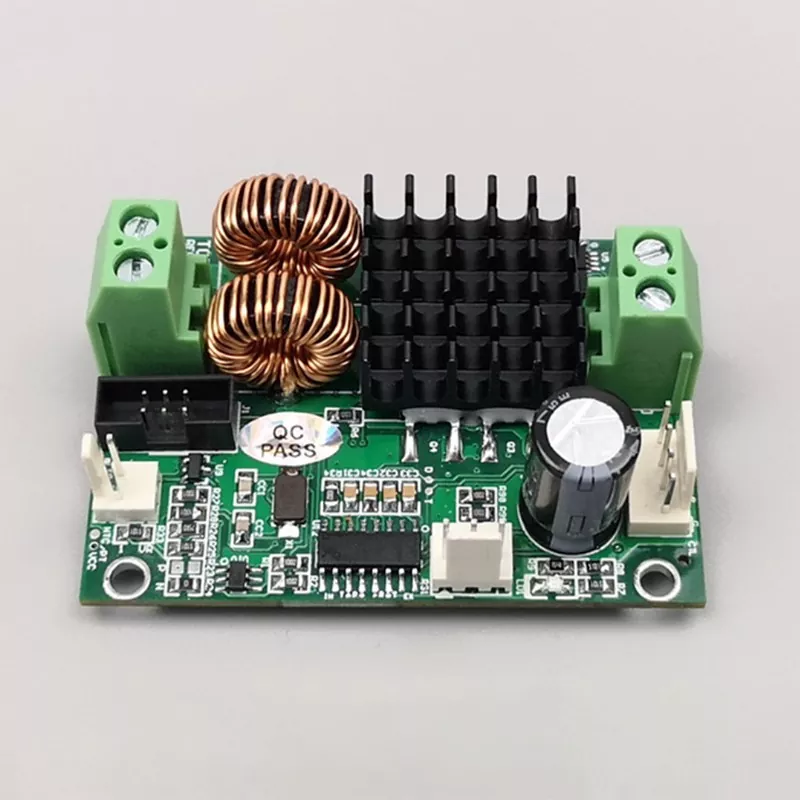

コンパクト設計で高精度のTCB-NC温度調節器

TCB-NC は、高密度産業用制御シナリオおよび小型精密機器向けに設計された専用の半導体温度制御ボードです。コンパクトな設計と高精度を備えた TCB-NC 温度コントローラーは、PID 計算、高出力駆動、NTC センサー データ収集、信号フィードバックを 1 つのユニットに組み合わせた高度に集積された回路設計を利用しており、合理化されたシステム統合を可能にします。

中核となる動作原理

TCB-NC は、半導体ベースの加熱および冷却アプリケーション向けに特別に調整された、最適化された閉ループ PID フィードバック制御メカニズムを採用しています。

内蔵の NTC 温度センサーを使用してデバイスと環境からリアルタイムの温度データを取得し、これらの測定値を設定パラメーターと迅速に比較して、温度偏差を正確に計算します。

3 段階の PID (比例-積分-微分) アルゴリズムを利用して、出力パラメーターを動的に調整し、熱電冷却プレートに供給される電流を継続的に調整し、従来の単純なオン/オフ制御方法を置き換えます。

これにより、急激な温度変化による熱衝撃が効果的に防止されます。負荷温度が動的に変化する場合でも、コントローラーは目標温度に素早くロックし、変動を最小限に抑えた安定した継続的な温度制御を保証します。

パラメータ

製品の特徴

1. 超コンパクト構造

小型化された統合設計を特徴とする、コンパクトな設計と高精度を備えた TCB-NC 温度コントローラーは、従来の温度制御装置に見られるかさばる構造を排除します。コンパクトで軽量なフォームファクタにより、高密度の産業用キャビネットや小型精密機器にシームレスに組み込むことができます。

従来のシステムと比較して設置スペースを大幅に節約し、産業機器の小型化と統合化に向かう​​現在のトレンドに沿っています。

2. 産業グレードの EMC 干渉耐性

TCB-NC は工場出荷前に包括的な電磁両立性 (EMC) テストを受け、電磁干渉に対する優れた耐性を実証しています。

高電圧、複数デバイスの相互作用、強力な電磁ノイズを特徴とする複雑な産業環境においても、信号の中断や制御障害のない、正確な温度データの取得と安定したシステム動作を維持します。

3. 単純な人間と機械のインタラクション

高精細なビジュアルディスプレイと直感的なメニューナビゲーションを備え、パラメータ設定や温度制御モードの切り替えが簡単に行えます。

特別な技術的専門知識は必要ありません。標準オペレータは、装置のコミッショニングとパラメータ校正を迅速に完了できるため、量産装置のセットアップと日常のメンテナンスの両方に適しています。

4.超高温制御精度

半導体製造、精密試験、実験室分析などの要求の厳しいアプリケーション向けに特別に最適化されています。最小限の温度許容差を提供し、長期にわたって正確で安定した温度を維持します。

精密機器の温度変動によって引き起こされるテストエラーやプロセスの逸脱などの問題を効果的に解決し、高い製品歩留まりと正確な実験データを保証します。

5. コンパクトサイズ、ハイパワー

コンパクトなフォームファクターと高出力ドライブモジュールを組み合わせ、高い熱電変換効率でさまざまな標準的な熱電冷却器（TEC）を安定して駆動できます。

コンパクトな設置の必要性と高強度の温度制御操作の要求のバランスをとり、同じサイズの標準的な温度制御ボードよりもはるかに優れたパフォーマンスを提供します。

従来の温度制御システムと比較した利点は何ですか?

1. 高度な統合

従来の産業用温度制御システムには外部ドライブ モジュールと信号取得装置が必要で、その結果、アーキテクチャが複雑になり、配線が煩雑になります。

TCB-NC 温度コントローラーは、ドライブおよびフィードバック システムを内蔵したオールインワンの統合設計を特徴としています。コンパクト設計で高精度の TCB-NC 温度コントローラーは、スタンドアロン ユニットとして独立して正確な温度制御を実行し、システム アーキテクチャを大幅に簡素化します。

2. よりスマートな制御ロジック

従来のオン/オフ温度制御には、温度のオーバーシュート、頻繁な起動/停止サイクル、重大な熱衝撃などの問題があり、長期の動作中に高精度のコアコンポーネントに損傷を与える可能性があります。

この製品は、連続的な PID 動的出力調整を利用して、スムーズな温度遷移と最小限の変動を保証し、コアコンポーネントを効果的に保護し、装置全体の耐用年数を延ばします。

3. より広範なアプリケーションへの適合性

NTC サーミスタのネイティブ サポートにより、ほとんどの高精度温度制御機器のセンサー構成との互換性が保証され、冷却および加熱の両方のアプリケーションに柔軟に適応できます。

静的な一定温度の実験室作業であっても、動的な産業負荷条件であっても、安定した高精度の動作を維持し、従来の特殊な温度制御デバイスよりもはるかに高い汎用性を提供します。

主流のアプリケーション シナリオ

1. 産業用オートメーション制御キャビネット

高密度の統合電気制御キャビネットに正確な一定温度の熱管理を提供します。コンパクト設計で高精度の TCB-NC 温度コントローラーは、内部温度の上昇による電気部品の経年劣化や動作不良を防止し、自動生産ラインの継続的かつ安定した動作を保証します。

2. 精密実験器具

各種分析機器、試験装置、実験サンプルの定温管理に適しています。振動のない動作、高精度、低干渉などの利点により、実験データに対する温度変動の影響を排除し、正確で再現性のある試験結果を保証します。

3. 半導体微細加工装置

半導体微細加工、精密エッチング、マイクロ・ナノ検査装置の温度調整に使用されます。半導体製造プロセスの厳しい温度管理基準を満たしており、精密加工における歩留まりの向上に貢献します。

4. 新エネルギー付帯設備

新しいエネルギー試験装置、エネルギー貯蔵システム用の熱管理コンポーネント、マイクロ温度制御モジュールと互換性があります。動作温度を安定させ、新エネルギー機器の複雑な高温および低温の動作条件に適応します。

よくある質問

Q1: 従来のソリューションと比較して、TCB-NC 温度制御システムに切り替えることの中心的な価値は何ですか?

主な利点は次の 3 つの領域にあります。
まず、設置面積が小さく、統合性が高いため、小型機器の改造に最適です。
第二に、より高い温度制御精度と幅広いセンサー互換性を提供し、精密製造プロセスに適しています。
第三に、外部補助ハードウェアの必要性がなくなり、システム全体の構造が簡素化され、機器の統合、配線、および長期メンテナンスのコストが効果的に削減されます。

Q2: 最適な温度制御を実現するには、PID パラメータをどのように校正する必要がありますか?

業界標準の反復校正方法をお勧めします。まず、積分 (I) パラメータと微分 (D) パラメータをゼロに設定し、わずかな温度振動が発生するまで比例ゲイン (Kp) を徐々に増加させます。次に、積分時間 (Ti) を調整して、定常状態の温度誤差を除去します。最後に微分時間（Td）を微調整することで温度応答速度を向上させ、変動を抑制します。機器固有の精度パラメータについては、当社の技術チームに個別のガイダンスをお問い合わせください。

Q3: コンパクト設計で高精度な温度調節器 TCB-NC は高精度半導体装置の使用条件に適していますか?

本製品は、半導体マイクロ機器や精密検査装置向けに特別に開発された製品です。産業グレードの電磁両立性 (EMC) および安定性テストを受けています。高いスペース効率、安定した温度出力、最小限のデータエラーを特徴とするこの製品は、半導体生産ラインや精密実験室機器のマイクロ温度制御に理想的なソリューションとして機能します。

Q4: このデバイスは双方向の加熱および冷却制御をサポートしていますか?一方向操作用にカスタマイズできますか?

加熱と冷却の自動切り替えをネイティブにサポートし、動作条件に基づいて一定の温度を維持します。また、カスタム プログラミングもサポートしており、さまざまな機器の特定の温度制御要件を満たすために加熱のみまたは冷却のみのモードの構成が可能であり、高いカスタマイズの柔軟性を提供します。

Q5: 大量注文に対して技術統合サポートやアフターサービスは提供されますか?

オリジナルのメーカーとして、当社は大量注文に対して専用の技術統合、パラメータ調整ガイダンス、およびシステムレベルの統合サポートを提供します。すべての製品は標準化された品質管理と完全な出荷前検査を受けています。また、企業の大量生産やプロジェクトの繰り返しのニーズを満たすために、長期のアフターセールス技術サポートも提供します。
