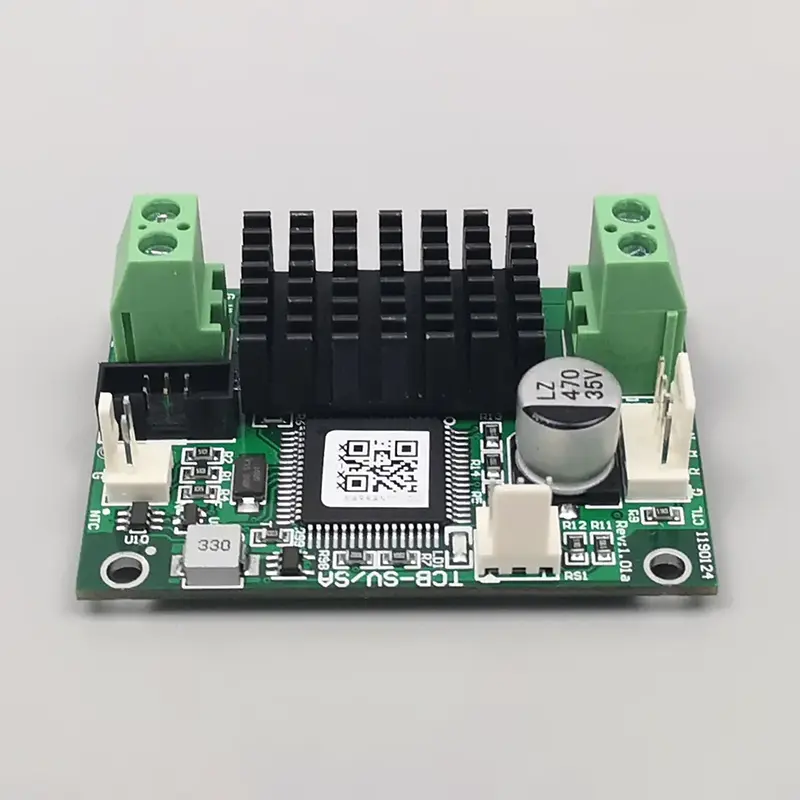

TCB-SV マイクロTEC用温度調節器

X-meritan 工場のマイクロ TEC 用 TCB-SV 温度コントローラーは、独立した制御チップと動的 PID 調整アルゴリズムを採用し、温度設定と定常状態制御の両方で ±0.01°C の精度をサポートします。従来の PWM スイッチング制御とは異なり、完全な連続電流出力を使用して動作ノイズと温度変動を排除し、高精度の連続動作シナリオ向けに安定した閉ループ温度制御を実現します。このボードには、双方向加熱/冷却制御、デュアル通信インターフェース、安全信号出力が統合されており、90% 以上の作業効率とコンパクトな寸法を備えており、micro TEC 熱制御システムの組み込み統合に適しています。

主要な製品パラメータ

製品の主な特長

マイクロ TEC 用 TCB-SV 温度コントローラーは、業界標準のハードウェア構造と実用的な機能設計を採用しており、マイクロ TEC の精密制御における核となる技術的利点を備えています。

0.01℃の超高精度制御

専用の制御チップと最適化された PID アルゴリズムを搭載し、±0.01°C の定常状態温度精度をサポートし、レーザーおよび検出デバイスの精度校正要件を満たします。

連続電流出力構造

非 PWM 連続電流出力により、高周波スイッチング ノイズが回避され、微小な熱変動が排除され、精密部品の長期にわたる一定の温度状態が確保されます。

デュアル通信対応

ASCIIシリアルコマンドとMODBUS-RTUプロトコルをサポートし、主流の産業用制御ホストおよび上位コンピュータソフトウェアと互換性があり、リアルタイムデータモニタリングと二次開発をサポートします。

双方向加熱冷却制御

標準の 10K NTC (3950) センサーに適合し、加熱と冷却の自動切り替えをサポートし、広い温度範囲の閉ループ制御をカバーします。

安全保護回路を内蔵

予約済みの機器アラーム出力、動作ステータス信号、および TEC 専用シャットダウン インターフェイスにより、自動システム安全リンク制御が容易になります。

安定した産業適応性

このモジュールは、光学およびレーザー産業における長期の現場適用によって検証されており、強力な干渉防止機能と安定した連続動作性能を備えています。

TCB-SV VS 従来の TEC コントローラー

主なアプリケーションシナリオ

正確な温度制御と干渉防止機能を利用したマイクロ TEC 用 TCB-SV 温度コントローラーは、長期的な温度安定性を必要とするプロフェッショナルなシナリオに適用されます。

光通信システム:

レーザーダイオードの動作温度を安定させ、温度変化による波長ドリフトを排除し、高速光ファイバーネットワークの長期安定したデータ伝送を保証します。

医療診断機器:

精密試薬、分子検出、生化学分析装置などに一定温度の作業環境を提供し、わずかな温度変化による検出結果のずれを防ぎます。

高感度精密センサー:

赤外線センサー、化学検出センサー、LiDAR センサーの動作温度を安定させ、信号対雑音比を最適化し、一貫した検出精度を維持します。

実験室用精密機器:

科学研究の熱校正や微小精度の温度制御シナリオに適用され、高精度の実験データの再現性をサポートします。

製造・供給能力

社内での生産とテスト:

X-Meritan には独立した生産ワークショップと完全な試験設備があります。すべての TCB-SV ボードは、一貫したバッチの安定性を確保するために社内で製造、校正、テストされています。

技術的なカスタマイズのサポート:

パラメータ調整と非標準構成をサポートします。技術チームは、お客様が機器のデバッグとプロジェクトの反復を完了できるよう、統合ガイダンスを提供します。

グローバルな配信能力:

製品はヨーロッパ、北米、東南アジア、その他の地域に輸出されています。安定した物流チャネルにより、長期一括供給や海外プロジェクト納品にも対応します。

産業プロジェクトの検証:

この製品はハイエンド産業機器や実験室プロジェクトに採用されており、長期にわたる実稼働により安定した性能が実証されています。

よくある質問

Q1: TCB-SV マイクロ TEC コントローラーはどのようなシナリオに最適ですか?

A: マイクロ熱電クーラー用に特別に設計されており、レーザー通信、医療検出、精密センサー、0.01°C の超微細温度安定化を必要とする実験器具などの高精度シナリオに完全に適用できます。

Q2: このモジュールは従来の NTC センサーや主流の TEC モジュールと互換性がありますか?

A: はい。デフォルトで標準の 10K 3950 NTC センサーに適合し、強力なユニバーサル互換性と便利なシステムのアップグレードと交換により、市場のほとんどの主流のマイクロ TEC モジュールをサポートします。

Q3: 通信プロトコルは二次開発やシステム統合に対応できますか?

A: もちろんです。デュアル ASCII および MODBUS-RTU プロトコルは、上位コンピュータ ソフトウェアのデバッグ、データのリアルタイム アップロード、および自動システム ドッキングをサポートし、産業プロジェクトの多様な二次開発ニーズを満たします。

Q4: 各モジュールに対してどのような出荷前テストが実行されますか?

A: すべての TCB-SV 温度コントローラー (Micro TEC 用) ユニットは、温度精度校正、連続電流安定性検出、通信機能検証、安全保護シミュレーションなどの厳格な工場テストを受け、欠陥のない製品が確実に提供されるようにしています。

Q5: 工場出荷時のデフォルトの温度とパラメータはカスタマイズできますか?

A: はい。デフォルトの 25°C の温度はユーザーのプロジェクト要件に応じて調整でき、標準以外の作業条件用に特別なパラメータ設定サービスがサポートされています。

Q6: 従来の PWM 制御と比較した連続電流出力の利点は何ですか?

A: スイッチングノイズと周期的な温度変動を完全に回避し、精密オプトエレクトロニクス部品の長期静的温度安定性を維持し、製品の耐用年数と検出精度を効果的に向上させます。
