設計エンジニアは、以下を使用してコンパクトな医療サンプル冷却器のプロトタイプを作成しています。熱電冷却器。低温側は、ベンチテスト中に数分以内に目標温度に到達します。しかし、ユニットをエンクロージャに設置すると、低温側の温度が上昇し始め、安定しません。エンジニアは TEC 電流、絶縁、制御ループをチェックします。すべてが正しく見えます。問題は寒い側にあるわけではありません。それは暑い側です。 TEC によって拒否された熱は効果的に除去されず、その熱はモジュールを通って逆伝導し、その冷却能力を低下させます。これは熱電冷却設計において最も一般的な間違いであり、コストが高くつきます。調達エンジニアや製品開発者にとって、ホット側の熱遮断が重要である理由を理解することは、現場で機能する製品と失敗する製品の違いとなります。
このガイドは、熱電クーラーおよび関連する熱管理コンポーネントを調達するバイヤーおよびエンジニアを対象に書かれています。 TEC の熱バランス、高温側が冷却性能の制限要因となる理由、ヒートシンクとファンの選択が結果にどのような影響を与えるか、発注書にどのような仕様を含めるべきか、サプライヤーを評価する方法について説明します。また、福州 X-Meritan Technology Co., Ltd. の工場からの詳細な製品パラメーターも提供します。飲料クーラー、レーザー モジュール、医療機器、電子機器の筐体のいずれを設計している場合でも、このガイドは、確実に動作する熱電冷却システムを指定するのに役立ちます。

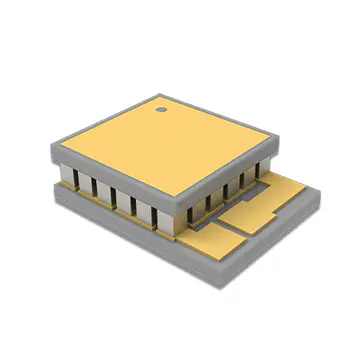

ペルチェ モジュールとしても知られる熱電クーラーは、電流が流れるとデバイスの一方の側からもう一方の側に熱を移動させるソリッドステート ヒート ポンプです。このモジュールは、2 つのセラミック基板の間に挟まれた半導体ペレット (通常はテルル化ビスマス) のアレイで構成されます。ペレットに電流が流れると、電子は 1 つの接合部で熱を吸収し、別の接合部で熱を放出します。熱を吸収する側は冷たく、熱を放出する側は熱くなります。可動部品、冷媒、コンプレッサーはありません。モジュールはコンパクトで静か、正確な制御が可能です。以下の表は、熱電クーラーの基本的な動作特性をまとめたものです。
| パラメータ | 説明 | 代表値 |
| 動作原理 | ペルチェ効果（電流によるヒートポンプ） | ソリッドステート、可動部品なし |
| コールドサイド | 負荷からの熱を吸収します | 周囲温度よりも低い温度 |
| ホットサイド | 熱を環境に放出します | 周囲温度より高い |
| ヒートポンプ (Qc) | 冷却能力 | モジュールのサイズと電流によって異なります |
| 入力電源 (ピン) | 消費電力量 | 電圧と電流に依存します |
| 拒否熱 (Qh) | QC + ピン | 常に Qc より大きい |
| 警官 | Qc / ピン | 通常 0.3 ～ 0.7 |
で福州Xメリタンテクノロジー株式会社、当社の工場では、幅広い冷却用途向けの熱電クーラーを製造しています。私たちは、モジュールがシステムの一部にすぎないことを理解しています。高温側の熱遮断も同様に重要であり、当社はお客様と協力して、熱システム全体が確実に成功するように設計されています。
高温側が制限要因となる根本的な理由は、熱力学の第一法則にあります。熱電クーラーは熱を破壊しません。それはそれを動かします。コールド側 (Qc) で吸収された熱とモジュール (ピン) によって消費される電力は、ホット側 (Qh) で排除される必要があります。関係は単純です: Qh = Qc + Pin。これは、高温側が常に低温側が吸収するよりも多くの熱を拒否することを意味します。 COP 0.5 で動作する一般的なモジュールでは、高温側で排出される熱は冷却能力の 3 倍になります。高温側がこの熱を遮断できない場合、高温側の温度が上昇します。また、高温側の温度が上昇すると、モジュール全体の温度差が増大し、モジュールの冷却能力と効率が低下します。以下の表は、典型的な TEC の熱バランスを示しています。
| パラメータ | 価値 | 注記 |
| 冷却能力(Qc) | 50W | 低温側で吸収される熱 |
| 入力電源 (ピン) | 100W | モジュールへの電力供給 |
| 拒否熱 (Qh) | 150W | QC + ピン |
| 警官 | 0.5 | Qc / ピン |
| 熱遮断率 | 3:1 | Qh / Qc |
私たちの工場では、お客様がこの熱バランスを理解できるようお手伝いします。冷却能力が高温側の温度によってどのように変化するかを示す詳細な性能曲線を提供します。また、ホット側が必要な熱を確実に遮断できるように、ヒートシンクのサイズとファンの選択に関するガイダンスも提供します。私たちの目標は、お客様が望ましい低温側温度を確実に達成するシステムの設計を支援することです。
高温側の熱遮断が不十分な場合、一連の悪影響が発生します。最初の影響は、高温側の温度の上昇です。これにより、モジュールが維持できる温度差が減少し、低温側の温度が上昇します。 2 つ目の影響は、冷却能力の低下です。高温側の温度が上昇すると、モジュールの熱を送り出す能力が低下します。 3つ目の影響は、消費電力の増加です。モジュールは低温側の温度を維持するためにより懸命に動作する必要があり、入力電力が増加します。 4 番目の影響は、信頼性の低下です。高温側の温度が高いと、モジュールとサーマルインターフェース材料の劣化が促進されます。極端な場合には、モジュールが過熱して故障する可能性があります。以下の表は、熱遮断が不十分な場合の影響をまとめたものです。
| 効果 | 原因 | 結果 |
| ホットサイドの温度上昇 | ヒートシンクまたはファンの容量が不十分です | 冷却性能の低下 |
| 冷却能力の低下 | 温度差の増加 | コールド側が目標温度に到達できない |
| 消費電力の増加 | モジュールはそれを補うためにより強力に動作します | 運転コストが高く、より多くの熱を排除する |
| モジュールの劣化 | ペレットおよびはんだ接合部の熱応力 | 寿命の短縮、早期故障 |
| サーマルインターフェースの障害 | 高温によりサーマルグリースが劣化します | 熱抵抗の増加、さらなる性能低下 |
X-Meritan では、TEC が不十分であるためではなく、熱遮断が不十分であるためにシステムが故障するケースを数多く見てきました。当社はお客様と協力して、ヒートシンク、ファン、サーマルインターフェースマテリアルを含む完全な熱ソリューションを提供することで、これらの問題を回避します。当社のエンジニアリング チームは、必要な熱遮断能力の計算と適切なコンポーネントの選択をお手伝いします。
適切な熱遮断システムを指定するには、体系的なアプローチが必要です。最初のステップは、排除される総熱量 (Qh) を決定することです。これは、冷却能力 (Qc) と入力電力 (Pin) の合計です。 2 番目のステップは、最大許容ホットサイド温度を決定することです。これは通常、周囲温度にヒートシンク全体の温度上昇を加えたものです。 3 番目のステップは、利用可能な空気流量で必要な温度上昇を達成できる熱抵抗を持つヒートシンクを選択することです。 4 番目のステップは、十分な空気流と静圧を提供するファンを選択することです。 5 番目のステップは、モジュールとヒートシンクの間の接触抵抗を最小限に抑えるサーマル インターフェイス材料を選択することです。以下の表は、仕様プロセスをまとめたものです。
| ステップ | アクション | キーパラメータ |
| 1 | 排除する総熱量を決定する | Qh = Qc + ピン |
| 2 | 許容可能な高温側温度の決定 | Th = Tamb + ΔT |
| 3 | ヒートシンクの熱抵抗を選択してください | Rth = ΔT / Qh |
| 4 | ファンの風量と静圧を選択します | ペンシルベニア州CFM |
| 5 | サーマルインターフェースマテリアルの選択 | 熱伝導率(W/m・K) |

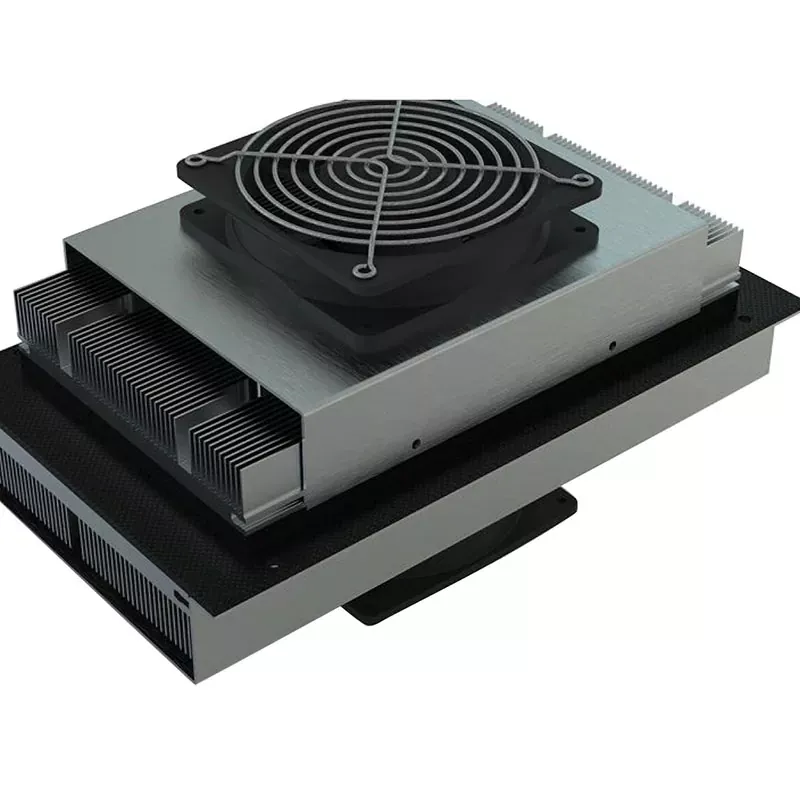

当社の工場では、熱電クーラー用の完全な熱ソリューションを提供しています。当社は、最適化されたフィン形状を備えたヒートシンク、低ノイズおよび高エアフローを備えたファン、および高伝導率を備えたサーマルインターフェース材料を提供できます。当社のエンジニアリング チームは、仕様プロセスを支援し、お客様のアプリケーションの詳細な熱計算を提供します。
熱電冷却器および熱管理コンポーネントのサプライヤーを評価するには、製品の品質、熱に関する専門知識、テスト能力、および技術サポートに重点を置く必要があります。サプライヤーは、一貫した性能のモジュールを製造する能力を備えている必要があります。彼らは熱システム設計の専門知識を持っている必要があります。負荷がかかった状態でモジュールとシステムをテストするための機器が必要です。また、適切なコンポーネントの選択を支援する技術サポートを提供する必要があります。以下の表は、これらの評価基準をまとめたものです。
| 評価基準 | 何を探すべきか | なぜそれが重要なのか |
| モジュールの品質 | 一貫したパフォーマンス、信頼性テスト | モジュールが仕様を満たしていることを確認する |
| 熱に関する専門知識 | システム設計能力、熱シミュレーション | 完全なシステムが確実に動作するようにする |
| テスト能力 | 負荷下での性能試験、寿命試験 | パフォーマンスと信頼性を検証します |
| テクニカルサポート | 応用工学、熱計算 | 適切なコンポーネントの選択に役立ちます |
| 配信パフォーマンス | 納期厳守実績、在庫能力 | 生産ラインを稼働し続けます |
福州 X-Meritan Technology Co., Ltd. の工場では、10 年以上にわたって熱電クーラーと熱ソリューションを生産してきました。当社には、熱システムの設計とテストにおいて豊富な経験があります。当社は ISO 9001 認証を取得しており、すべての検査の詳細な記録を保管しています。当社の技術チームが熱計算とコンポーネントの選択をお手伝いします。これらの基準に照らして当社を評価し、熱電冷却ソリューションのパートナーとして当社を検討してください。
次の表に、当社の熱電クーラーの主要な製品パラメータを示します。これらのモジュールは、消費者製品から医療機器に至るまでの冷却用途向けに設計されています。当社の工場では、適合するヒートシンク、ファン、サーマルインターフェース材料も提供できます。
| パラメータ | 仕様範囲 | 注意事項 |
| 冷却能力(Qc) | 10W～200W | モジュールのサイズと電流によって異なります |
| 最大温度差 (ΔTmax) | 60℃～75℃ | Th = 27°C、無負荷時 |
| 定格電圧 | 5V～24V | カスタム電圧も利用可能 |
| 定格電流 | 2A～15A | モジュールのサイズによって異なります |
| 警官 | 0.3～0.7 | 動作点に依存 |
| モジュールサイズ | 20×20mm～62×62mm | カスタムサイズも利用可能 |
| ヒートシンクの種類 | アルミニウムの押し出し、スカイビング、接着 | 耐熱性を重視して選定 |
| ファンの種類 | アキシャル、ブロワー | 風量と騒音で選ばれた |
| サーマルインターフェースマテリアル | サーマルグリス、フェーズチェンジ、パッド | 導電性と厚みで選ばれる |
| MOQ | 100個 | 大量注文もご相談に応じます |
| リードタイム | 2～4週間 | 数量とカスタマイズに応じて異なります |
当社の工場では、これらの仕様などを満たす熱電クーラーを製造しています。お客様の特定の要件に合わせて、冷却能力、電圧、電流、サイズをカスタマイズできます。また、ヒートシンク、ファン、サーマルインターフェースマテリアルを含む完全な熱ソリューションも提供します。私たちの目標は、信頼性の高い高性能の冷却ソリューションをお客様に提供することです。
質問 1: TEC の高温側ではどのくらいの熱を排除する必要がありますか?
回答: 高温側で拒否される熱 (Qh) は、冷却能力 (Qc) と入力電力 (Pin) の合計です。 COP 0.5 で動作するモジュールの場合、排除される熱は冷却能力の 3 倍になります。これは、1 ワットの冷却ごとに 3 ワットの熱を除去する必要があることを意味します。高温側がこの熱を遮断できない場合、モジュールのパフォーマンスが低下します。当社のエンジニアリング チームは、お客様のアプリケーションの正確な Qh を計算できます。
質問 2: 小さすぎるヒートシンクを使用するとどうなりますか?
回答: ヒートシンクが小さすぎると、熱抵抗が高くなりすぎ、ホット側の温度が上昇します。これにより冷却能力が低下し、消費電力が増加します。極端な場合には、モジュールが過熱して故障する可能性があります。常に、排除する総熱量と許容温度上昇に基づいてヒートシンクのサイズを決定します。当社の工場は、お客様の用途に適したヒートシンクの選択をお手伝いします。
質問 3: 熱遮断を改善するためにファンを使用できますか?
回答: はい、ファンはヒートシンク上の空気の流れを増やすことで、熱の遮断を大幅に改善できます。強制対流によりヒートシンクの熱抵抗が減少し、高温側の温度が下がります。ファンは、ヒートシンク設計に十分な空気流と静圧を提供するように選択する必要があります。弊社では、熱電クーラー用に適切なファンとヒートシンクの組み合わせを提供しています。
質問 4: TEC に最適なサーマル インターフェイス素材は何ですか?
回答: 最適なサーマルインターフェース材料は用途によって異なります。サーマル グリースは熱抵抗が最も低くなりますが、扱いにくく、時間の経過とともに乾燥する可能性があります。相変化材料は優れた性能を発揮し、適用が容易です。サーマルパッドは便利ですが、熱抵抗が高くなります。高性能アプリケーションの場合は、サーマル グリースまたは相変化材料をお勧めします。当社の技術チームは、お客様の用途に最適な材料についてアドバイスいたします。
質問 5: 熱遮断システムが適切かどうかはどうすればわかりますか?
回答: 熱遮断システムが適切かどうかを判断するには、全負荷時の高温側の温度を測定し、それを設計目標と比較します。高温側の温度が予想より高い場合、熱遮断が不十分です。冷却能力を測定し、性能曲線と比較することもできます。容量が予想よりも低い場合は、ホット側の温度が高すぎる可能性があります。当社のエンジニアリング チームは、熱遮断の問題の診断と解決をお手伝いします。
熱電クーラーの性能と信頼性には、高温側での効果的な熱遮断が不可欠です。ホット側は、冷却能力に入力電力を加えたものを拒否する必要があり、これは通常、冷却能力の 3 倍になります。熱遮断が不十分な場合、ホット側温度が上昇し、冷却能力が低下し、消費電力が増加し、モジュール寿命が短くなります。バイヤーとエンジニアにとって、この熱バランスを理解することは、成功する熱電冷却システムを設計するための鍵となります。福州 X-Meritan Technology Co., Ltd. の工場には、効果的な熱遮断の達成に役立つ専門知識と製品があります。当社は、熱電クーラー、ヒートシンク、ファン、サーマルインターフェイスマテリアルを提供するとともに、システムが設計通りに動作することを保証するエンジニアリングサポートも提供します。
