コンパクトな医療分析装置を設計するエンジニアは、35°C の周囲環境でサンプル チャンバーを 15°C に保つ必要があります。エンクロージャは小さく、電力バジェットは限られており、冷却システムに利用できるスペースは最小限です。エンジニアは、熱電冷却器 (TEC) がこの用途に適したテクノロジーであることを知っています。しかし、どのTECでしょうか？答えは、必要な冷却負荷という、何気なく見積もられがちな数値によって決まります。冷却負荷が過小評価されている場合、TEC は設定値を維持できません。過大評価すると、TEC が大きすぎ、非効率になり、高価になります。冷却負荷を正しく計算することは、不必要なコストや複雑さを伴うことなく、アプリケーションの要件を満たす熱電クーラーを選択するための最初のステップです。
このガイドは、仕様を指定する必要がある調達エンジニア、設計エンジニア、バイヤー向けに書かれています。熱電冷却器冷却用途に。冷却負荷の構成要素、各構成要素の計算方法、筐体内の熱抵抗の役割、TEC の成績係数 (COP) の影響、サプライヤーの評価基準について説明します。また、福州 X-Meritan Technology Co., Ltd. の工場からの詳細な製品パラメータも提供します。冷却対象が医療機器、レーザー ダイオード、バッテリー パック、またはコンパクトな筐体のいずれであっても、このガイドは、冷却負荷を正確に計算し、用途に適した熱電クーラーを選択するのに役立ちます。
冷却負荷は、所望の温度を維持するためにエンクロージャまたは冷却対象から除去する必要がある熱の総量です。これは、能動的熱負荷、受動的熱負荷、および日射や結露などの追加の熱源の合計です。冷却負荷はワット単位で表されます。熱電クーラーの場合、冷却負荷は、特定の動作条件で必要なヒート ポンピング能力 (Qc) です。 TEC は、適切な安全マージンを持って、実際の周囲温度および設定値での Qc が冷却負荷より大きくなるように選択する必要があります。 TEC の Qc が冷却負荷より小さい場合、エンクロージャは設定値に到達しません。 TEC の Qc が冷却負荷よりはるかに大きい場合、TEC は大型になり、より低い効率で動作します。
冷却負荷の計算は、必要な Qc を決定し、結果として TEC のサイズ、消費電力、およびコストを決定するため、TEC 選択の基礎となります。小型の医療機器には 10 W の冷却負荷がかかる場合があり、コンパクトな TEC が必要です。バッテリーの熱管理システムには 200 W の冷却負荷がかかる場合があり、より大きな TEC または TEC のアレイが必要になります。以下の表は、冷却負荷の 3 つの主な構成要素とその代表的な発生源をまとめたものです。
| 成分 | ソース | 典型的な大きさ |
| アクティブな熱負荷 | 電子部品、センサー、モーター、レーザー | 1W～200W |
| 受動的熱負荷 | エンクロージャ壁を介した伝導、対流、放射 | 5W～50W |
| 追加の熱源 | 日射、結露、外部熱源 | 変数 |
| 総冷却負荷 | すべての成分の合計 | TEC Qc 要件を決定します |
で福州Xメリタンテクノロジー株式会社、当社の工場では、幅広い冷却用途向けの熱電クーラーを設計および製造しています。当社はお客様と協力して、TEC を選択する前に冷却負荷の計算が正確であることを検証します。当社のエンジニアリング チームは計算を支援し、各アプリケーションに適切な安全マージンに関するガイダンスを提供します。
アクティブな熱負荷は、電気によって駆動されるエンクロージャ内のコンポーネントによって生成される熱です。これらのコンポーネントには、電子回路、センサー、モーター、レーザー、LED ライト、および電気エネルギーを熱に変換するその他のデバイスが含まれる場合があります。アクティブな熱負荷は、エンクロージャ内で動作しているすべてのコンポーネントの消費電力を合計することによって計算されます。効率が 100% ではないコンポーネントの場合、発生する熱は入力電力から有用な仕事量を引いたものに等しくなります。ほとんどの電子システムでは、ほぼすべての電力が熱に変換されるため、アクティブな熱負荷は総電力消費量にほぼ等しくなります。以下の表は、アクティブな熱負荷を計算するためのワークシートを示しています。
| 成分 | 消費電力(W) | 熱放散(W) | 注意事項 |
| コントローラボード | 5W | 5W | すべての電力は熱として放散されます |
| センサーモジュール | 2W | 2W | 連続運転 |
| レーザーダイオード | 3W | 2.5W | 0.5Wを光として放射 |
| 画面 | 1W | 0.8W | 0.2Wを光として放射 |
| 総アクティブ熱負荷 | 11W | 10.3W | TECの選定に使用 |
当社の工場では、さまざまなアクティブな熱負荷に適合するさまざまな冷却能力を備えた熱電クーラーを提供しています。当社のエンジニアリング チームはコンポーネント リストを確認し、アクティブな熱負荷の計算を検証できます。また、断続的な動作により平均熱負荷が軽減される可能性があるため、お客様にはコンポーネントのデューティ サイクルを考慮することをお勧めします。
受動的熱負荷は、外部環境から壁、蓋、開口部を通ってエンクロージャに侵入する熱です。これは、周囲環境とエンクロージャ内部の温度差によって引き起こされます。受動的熱負荷は、式 Q = U × A × ΔT を使用して計算されます。ここで、U はエンクロージャ全体の熱伝達係数、A はエンクロージャの表面積、ΔT は周囲と内部の温度差です。全体の熱伝達率は、壁の材質、断熱材、壁の両側の対流条件によって異なります。十分に断熱されたエンクロージャの場合、U は 0.5 W/m²K 程度になることがあります。絶縁されていないエンクロージャの場合、U は 5 W/m²K に達する場合があります。以下の表は、受動的熱負荷を計算するためのワークシートを示しています。
| パラメータ | シンボル | 価値 | ユニット |
| 全体の熱伝達係数 | U | 2.0 | W/m²K |
| 表面積 | A | 0.5 | ㎡ |
| 温度差 | ΔT | 20 (周囲温度 35°C、内部温度 15°C) | K |
| 受動的熱負荷 | Q | 20 | W |
X-Meritan では、エンクロージャーの材質と断熱オプションの熱抵抗値を提供することで、お客様が受動的熱負荷を計算できるよう支援します。また、受動的な熱負荷を軽減するために、反射コーティングやサーマルブレークの使用についてもアドバイスします。私たちの目標は、選択した熱電クーラーが過小にも過大にもならないように、総冷却負荷を正確に計算することです。
冷却負荷の計算は、TEC と冷却対象物間の界面の熱抵抗が考慮されるまで完了しません。 TEC は物体を直接冷却しません。低温側のヒートシンクを冷却し、伝導、対流、または放射によって物体を冷却します。各インターフェースには熱抵抗が発生し、有効な冷却能力が低下します。最も一般的なインターフェース損失は、TEC とヒートシンクの間のサーマルインターフェースマテリアル (TIM) の熱抵抗、ヒートシンク自体の熱抵抗、および低温側ヒートシンクから対象物までの熱経路の熱抵抗です。以下の表は、一般的なインターフェース材料の代表的な熱抵抗値をまとめたものです。
| インタフェース | 標準的な熱抵抗 | 注意事項 |
| サーマルグリス (TEC ～ ヒートシンク) | 0.1～0.5℃/W | 厚みと接触圧に依存 |
| サーマルパッド (TEC からヒートシンク) | 0.5～2.0℃/W | 塗布は簡単ですが、耐久性は高くなります |
| ヒートシンク（自然対流） | 1.0～5.0℃/W | サイズとフィンのデザインによって異なります |
| ヒートシンク（強制空冷） | 0.2～1.0℃/W | ファンが必要ですが、抵抗は低くなります |
| 物体への熱経路 | 0.5～3.0℃/W | 材質と形状によって異なります |
当社の工場では、熱接触のために最適化された表面仕上げを施した熱電冷却器を提供しています。また、お客様がインターフェース損失を最小限に抑えることができるよう、サーマルインターフェース材料とヒートシンクの設計サポートも提供しています。私たちの目標は、TEC の冷却能力が冷却対象に効率的に伝達され、システムが熱性能要件を満たすようにすることです。
成績係数 (COP) は、電力入力 (Pin) に対する冷却能力 (Qc) の比率です。 COP が高いということは、TEC の効率が高く、同じ冷却能力でも消費電力が少なくなることを意味します。熱電冷却器の COP は、高温側と低温側の温度差、TEC 材質、および動作電流によって決まります。温度差が大きくなるとCOPは低下します。これは、高い温度差に対応して選択された TEC は、より多くの電力を必要とし、より多くの熱を生成することを意味し、その熱はホット側ヒートシンクによって放散されなければなりません。以下の表は、さまざまな温度差における熱電クーラーの一般的な COP 値を示しています。
| 温度差（ΔT） | 典型的なCOP | TEC の選択への影響 |
| 10K | 1.5～2.0 | 高効率、低消費電力 |
| 20K | 0.8～1.2 | 中程度の効率 |
| 30K | 0.5～0.8 | 効率の低下、消費電力の増加 |
| 40K | 0.3～0.5 | 低効率、大幅な熱遮断 |
| 50K | 0.2～0.3 | 効率が非常に低いため、多段の TEC が必要になる場合があります |
X-Meritan では、お客様が温度差に対して最適な効率で動作する TEC を選択できるように、熱電冷却器の COP 曲線を提供しています。また、大きな温度差が必要な用途には多段 TEC の使用についてもアドバイスします。私たちの目標は、お客様が可能な限り低い消費電力で必要な冷却パフォーマンスを達成できるよう支援することです。
熱電冷却器のサプライヤーを評価するには、製造能力、性能データ、品質管理、および技術サポートに焦点を当てる必要があります。サプライヤーは、正しい寸法、正しいカップル数、正しい熱性能など、必要な仕様に合わせて TEC を製造する能力を備えている必要があります。さまざまな温度差での Qc、COP、最大電流、最大電圧などの完全な性能データを提供する必要があります。ユニットごとに一貫したパフォーマンスを保証する品質管理システムが必要です。また、冷却負荷の計算と TEC の選択に関して顧客を支援する技術サポートを提供する必要があります。以下の表は、これらの評価基準をまとめたものです。
| 評価基準 | 何を探すべきか | なぜそれが重要なのか |
| 製造能力 | 精密組立、検査装置 | 製品の品質と一貫性を保証します |
| パフォーマンスデータ | 異なるΔTでのQc、COP、Imax、Vmax | 正確な選択が可能になります |
| 品質管理 | ISO 9001、全数テスト | 一貫したパフォーマンスを保証 |
| テクニカルサポート | 冷却負荷計算、TEC選定 | 適切な製品の選択に役立ちます |
| 信頼性 | MTBF データ、寿命テスト | 長期的なパフォーマンスを保証 |
当社の工場では、10 年以上にわたり熱電冷却器を生産してきました。当社では、すべての TEC が仕様を満たしていることを確認するために、精密な組み立ておよび試験装置を使用しています。 Qc、COP、最大定格を含む完全な性能データを提供します。当社は ISO 9001 認証を取得しており、すべてのユニットに対して 100% テストを実施しています。当社の技術チームは、冷却負荷の計算と TEC の選択を支援します。これらの基準に照らして当社を評価し、熱電冷却器のパートナーとして当社を検討してください。

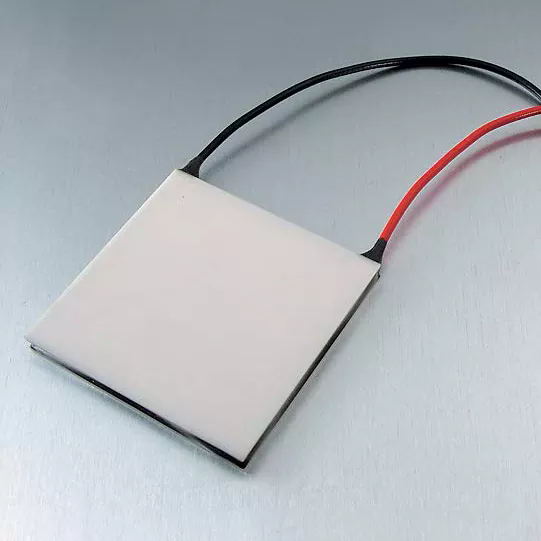

次の表に、当社の熱電クーラーの主要な製品パラメータを示します。これらの TEC は、医療機器、レーザー ダイオード、バッテリー パック、コンパクトな筐体などの幅広い冷却用途に適しています。当社の工場では、特定の要件を満たすカスタム TEC を製造することもできます。
| パラメータ | 仕様範囲 | 注意事項 |
| 冷却能力(Qc) | 5W～200W | 指定されたΔTおよび電流において |
| 最大電流 (Imax) | 2A～15A | モデルによって異なります |
| 最大電圧(Vmax) | 5V～24V | モデルによって異なります |
| 最大温度差 (ΔTmax) | 65K～75K | アイマックス、真空中 |
| COP範囲 | 0.2～2.0 | ΔTに依存 |
| 寸法 | 15×15mm～62×62mm | カスタムサイズも利用可能 |
| カップルの数 | 31～241 | 冷却能力を決定します |
| 動作温度 | -40℃～+80℃ | はんだや封止による |
| MOQ | 10個 | 大量注文もご相談に応じます |
| リードタイム | 2～4週間 | 数量とカスタマイズに応じて異なります |
当社の工場では、これらの仕様などを満たす熱電冷却器を製造しています。お客様の特定の要件に合わせて、冷却能力、寸法、動作温度をカスタマイズできます。当社の品質管理システムには、原材料の検査、工程内検査、出荷前の全数最終テストが含まれます。当社の目標は、熱性能要件を満たす高品質の熱電クーラーをお客様に提供することです。
質問 1: 能動的熱負荷と受動的熱負荷の違いは何ですか?
回答: アクティブな熱負荷は、コントローラー、センサー、レーザーなど、エンクロージャ内の電気コンポーネントによって生成される熱です。受動的熱負荷は、外部環境から壁、蓋、開口部を通って筐体に侵入する熱です。両方を冷却負荷の計算に含める必要があります。ほとんどのコンパクトな電子エンクロージャでは、アクティブな熱負荷が主要な要素となります。断熱性が低い大型のエンクロージャの場合、受動的熱負荷が大きくなる可能性があります。
質問 2: 冷却負荷の計算にどれくらいの安全マージンを追加する必要がありますか?
回答: 通常、20% ～ 30% の安全マージンが推奨されます。このマージンは、コンポーネントの消費電力、インターフェイスの熱抵抗、TEC の経年劣化などの不確実性を考慮しています。医療機器やレーザー システムなどの重要なアプリケーションの場合は、50% というより大きなマージンが適切な場合があります。 Fuzhou X-Meritan Technology Co., Ltd. では、お客様の特定の用途に適切な安全マージンを決定するお手伝いをいたします。
質問 3: 温度差が大きくなると COP が低下するのはなぜですか?
回答: 温度差が大きくなると COP は減少します。これは、より大きな温度勾配に対して TEC が熱を送り出すためにより懸命に働く必要があるためです。電力入力が増加し、冷却能力が減少するため、電力に対する冷却の比率が減少します。このため、最大 ΔT 定格ではなく、実際の動作温度差に基づいて TEC を選択する必要があります。当社の工場は、さまざまな温度差での効率を示す COP 曲線を提供しています。
質問 4: 大きな温度差に対して 1 段 TEC を使用できますか?
回答: シングルステージ TEC は、約 65 ～ 75 K の最大温度差を達成できます。より大きな温度差の場合は、マルチステージ TEC が必要です。マルチステージ TEC は 2 つ以上のステージを積み重ねて合計温度差を大きくしますが、シングルステージ TEC に比べて効率が低く、高価です。アプリケーションで 70 K を超える温度差が必要な場合は、当社のエンジニアリング チームに相談して、最適なソリューションを決定してください。
質問 5: ヒートシンクの熱抵抗はどのように計算すればよいですか?
回答: ヒートシンクの熱抵抗は、その形状、材質、空気の流れの条件によって異なります。通常、ヒートシンクのメーカーによって °C/W で指定されます。自然対流の場合、熱抵抗は強制空気の場合よりも高くなります。大まかに見積もると、表面積 0.1 m² の自然対流ヒートシンクの熱抵抗は約 3 ～ 5 °C/W になります。正確な結果を得るには、メーカーのデータを使用するか、熱テストを実行してください。当社の工場では、TEC の熱要件に適合するヒートシンクの選択をお手伝いします。
必要な冷却負荷を計算することは、熱電クーラーを選択する際の最初で最も重要なステップです。冷却負荷は、能動的熱負荷、受動的熱負荷、および追加の熱源の合計です。界面の熱抵抗や成績係数の影響を含めて、慎重に計算する必要があります。この記事で説明されている計算方法に従うことで、エンジニアは不必要なコストや複雑さを伴うことなく、アプリケーションの熱要件を満たす TEC を選択できます。福州 X-Meritan Technology Co., Ltd. の工場には、お客様の熱電冷却要件をサポートする専門知識と製品があります。当社は、お客様が最適な熱ソリューションを実現できるよう、完全なパフォーマンス データ、技術サポート、カスタム設計を提供します。
医療分析装置、レーザー ダイオード、バッテリー パック、またはコンパクトな筐体のいずれを冷却する場合でも、お客様の要件についてご相談ください。サンプル、技術データ、アプリケーションサポートをご提供いたします。品質と顧客満足に対する当社の取り組みにより、当社は世界中の熱管理ソリューションの信頼できるパートナーとなっています。
今すぐ福州 X-Meritan Technology Co., Ltd. にお問い合わせください。熱電クーラーの要件について話し合い、当社の製品が冷却負荷のニーズをどのように満たすことができるかを確認してください。
