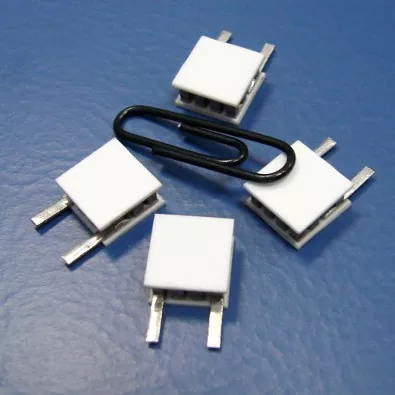

センサー用マイクロサーモエレクトリッククーラー

光学測定、医療診断、環境モニタリング、精密機器に使用されるセンサーは、温度変化の影響を受ける可能性があります。 X-Meritan は、ペルチェ効果に基づいたコンパクトな熱電冷却ソリューションを開発しています。直流電流が N 型半導体と P 型半導体のペアを通過すると、熱は一方の側で吸収され、もう一方の側で放出されます。電流を調整することにより、システムはコンプレッサーや冷媒回路を使用せずにセンサー温度をアクティブに調整できます。

センサー用マイクロ熱電クーラーは、光学検出システム、医療機器、分光計、天文機器、精密測定装置で使用されるコンパクトなセンサー アセンブリに適しています。

応用分野

センサー用マイクロ熱電クーラーは、光学検出器および通信機器、天体観測システム、医療検査機器、環境監視装置、分光計および分析機器、実験装置、精密測定システムで使用できます。

これらのアプリケーションでは、多くの場合、コンパクトなサイズ、局所的な冷却、安定したセンサー温度が必要です。

メンテナンス要件

私たちの使用では、定期的なメンテナンスは簡単ですが、冷却アセンブリは定期的にチェックする必要があります。熱が適切に放出されるように、ホット側のヒートシンクを清潔で障害物がない状態に保ちます。配線端子の緩みや酸化、接触抵抗の上昇なども検査します。

熱インターフェースは清潔で均一に接触した状態を保つ必要があります。サーマルパッドやグリスが古くなったり、汚れたり、接触圧力が低下すると、冷却性能が低下します。長期にわたって安定した放熱を実現するには、エアフロー、ファンの状態、筐体スペース、周囲温度もチェックする必要があります。

選択に関する考慮事項

熱電モジュールを選択する際には、まずセンサーの熱負荷、目標温度、周囲温度、設置スペース、電力バジェット、温度安定性の要件を確認します。

モジュールの電圧と電流はコントローラと電源に一致する必要があります。ポータブルまたはバッテリー駆動の機器については、消費電力と動作時間に特別な注意を払っています。

また、モジュールのサイズ、サーマルインターフェイス、ヒートシンクの設計、エアフロー方法、動作時間、作業環境もレビューします。これらの詳細に基づいて、X-Meritan はセンサー アセンブリに適した構成の選択を支援します。

X-メリタンと協働する理由

1. 自社生産拠点

当社は独自の生産拠点を運営しており、熱電材料、チップ、冷却モジュールに重点を置いています。材料の選択から半導体処理、モジュールの組み立てに至るまで、当社は品質とバッチの一貫性を安定に保つために主要な製造ステップを管理します。

2. 実証済みの市場アプリケーション

センサー用マイクロサーモクーラーは、光通信、自動車レーダー、大学研究室、その他の精密冷却分野で使用されています。現在、X-Meritan 製品は欧州市場の約 55%、北米と東南アジア市場を合わせた約 30% を占めています。

3. OEMプロジェクトのサポート

OEM および産業顧客向けに、当社のチームは選択前に熱負荷、目標温度、電圧、電流、サイズ制限、温度安定性の要件を確認するお手伝いをします。

よくある質問

サーモエレクトリッククーラーを購入する前に何を考慮する必要がありますか?

主なパラメータには、センサーの熱負荷、目標温度、周囲温度、設置スペース、温度安定性、電源、ホットサイドの熱放散が含まれます。

熱電冷却はパッシブ冷却とどう違うのですか?

パッシブ冷却はより簡単で電力を必要としませんが、周囲温度以下にアクティブに冷却することはできません。熱電冷却には電力と適切なヒートシンクが必要ですが、アクティブな温度制御が可能です。

熱電冷却はコンプレッサー冷却とどう違うのですか?

コンプレッサー システムはより高い冷却能力を提供しますが、より多くのスペースと機械コンポーネントを必要とします。熱電モジュールはよりコンパクトで、機械的振動が少なく、電子制御が容易なため、局所的かつ中程度の冷却負荷に適しています。

モジュールは温度コントローラーと併用できますか?

はい。このモジュールは、閉ループ温度調整用の温度センサーおよび電子コントローラーと統合できます。

冷却効率を向上するにはどうすればよいですか?

適切なサイズのホットサイド ヒートシンクを使用し、熱インターフェイス抵抗を最小限に抑え、モジュールの動作電流と半導体構成を実際の熱負荷に合わせます。

メンテナンスは複雑ですか？

いいえ、熱電素子には機械的な可動部品がありません。電気接続、熱インターフェース、エアフロー、およびホットサイドの熱放散を定期的に検査することを引き続きお勧めします。

これらの冷却モジュールは一般的にどこで使用されますか?

これらは、光学センサー、天文検出器、医療検査機器、環境監視機器、分析機器、実験装置、精密測定システムなどで一般的に使用されています。

X-Meritan はカスタマイズされたセンサー冷却要件をサポートできますか?

はい。センサー用の OEM マイクロ熱電クーラーの場合、お客様は必要な寸法、熱性能、電気的条件、設置環境を提供する必要があります。 X-Meritan は、適切な熱電構成を決定するのに役立ちます。
