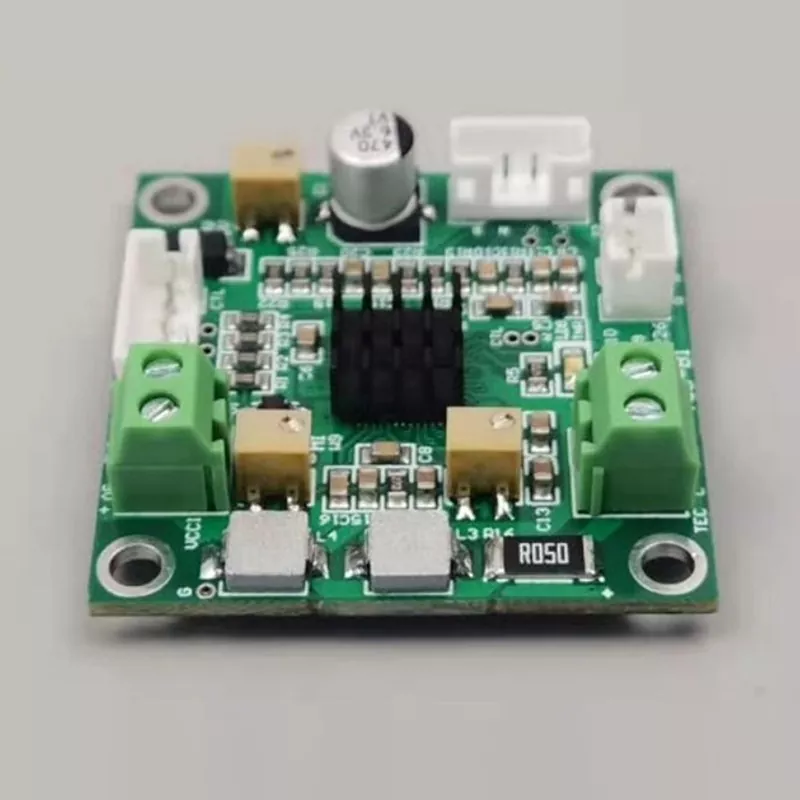

ATC-M1 短周期PID付温度調節器

X-Meritan は、半導体の熱管理のための熱電材料、冷却器、NTC コンポーネント、温度コントローラーを開発しています。短サイクル PID を備えた ATC-M1 温度コントローラーは、コンパクトな 34mm x 20mm ボードに短サイクル PID 制御、10K NTC 温度フィードバック、熱慣性の低い微小物体用の TEC 出力制御を組み合わせています。 3.0V～5.0V DCで動作し、+10～+40℃のデフォルト温度範囲をサポートし、工場出荷時のデフォルト設定温度は25℃です。温度はW9ポテンショメータまたはアナログ入力を通じて調整でき、指定された温度制御安定性は0.001℃です。

主な特長

短周期PID制御

短サイクル PID を備えた ATC-M1 温度コントローラーは、熱慣性の低い微小物体向けに設計された短サイクル PID フィードバック アプローチを使用します。修正動作を頻繁に行うことで、従来のシステムに伴う大きな熱応答に依存することなく、コントローラーが制御対象の熱状態の変化に対応できるようになります。

コンパクトな基板構造

ATC-M1 の寸法はわずか 34mm x 20mm、全高 15.5mm で、コンパクトな熱制御アセンブリに適しています。その小さなフォームファクターは、利用可能な内部スペースが限られている小型の光学、センシング、および電子構造に特に関連します。

TEC出力制御

コントローラーは、熱電冷却コンポーネントと連携して動作するように設計されています。最大TEC電流は2.5Aで、最大TEC電圧は5V電源で4.3V、3.3V電源で2.5Vです。これらの定義された制限は、コントローラーと関連する TEC システムを適合させるための明確な基礎を提供します。

温度フィードバック

10K NTC センサーは温度測定とフィードバックに使用されます。指定された温度制御安定性は 0.001 ℃で、小さな温度変化が温度に敏感なコンポーネントの動作条件に影響を与える可能性があるアプリケーションに必要な精度を提供します。

技術データ

設計の比較

応用分野

1. フォトニクス: X-Meritan は、検出器の冷却を含むフォトニクス アプリケーションを特定します。コンパクトなコントローラー構造と温度フィードバック機能により、小型の熱電冷却アセンブリに適した制御要素が提供されます。

2. 通信: 同社のアプリケーション範囲には、通信コンポーネントの熱安定化と冷却が含まれます。正確な温度制御をコンパクトな熱管理アーキテクチャに組み込むことができます。

3. 医療機器: X-Meritan は、医療における PCR アンプと温度関連のアプリケーションをリストしています。温度制御は、動作条件が制御された熱環境に依存するシステムの重要な部分です。

4. 航空宇宙センシング: 同社の航空宇宙アプリケーションには、氷検出センサー、熱流束センサー、IR センサーが含まれます。コンパクトな熱制御コンポーネントは、温度に敏感な検知システムの一部を形成できます。

5. 自動車エレクトロニクス: X-Meritan は、LiDAR、AR、検出器の熱安定化も特定し、コンパクトな熱電制御の関連性を自動車および電子センシング アプリケーションに拡張します。短サイクル PID を備えた ATC-M1 温度コントローラーは、制御対象の熱質量が小さいコンパクトな熱管理アーキテクチャに検討できます。

システム統合

1. TEC の電気的制限: 短サイクル PID を備えた ATC-M1 温度コントローラーは、指定された最大電圧および電流値内で動作します。

2. 温度フィードバック: 10K NTC 入力は、制御システムに温度フィードバック パスを提供します。

3. 温度範囲: デフォルトの温度制御範囲は +10 ～ +40 ℃で、工場出荷時のデフォルト設定温度は 25 ℃です。

4. 出力設定: 工場出荷時のデフォルトの最大出力電圧は 2.0V、工場出荷時のデフォルトの最大出力電流は 1.0A です。

5. 調整方法: 温度調整は W9 ポテンショメータを通じて実行でき、アナログ温度入力もサポートされています。

6. 製品構成: 異なる構成が必要な用途については、X-Meritan は図面またはサンプルに従って製品を製造できると述べています。サービスプロセスには、初期段階のコミュニケーション、サンプルの確認、確認後の生産が含まれます。

X-メリタンの能力

ATC-M1 は X-Meritan の熱電技術ポートフォリオの一部であり、熱電材料、熱電クーラー、TEC アセンブリ、NTC コンポーネント、温度コントローラーをカバーしています。この製品構造は、温度制御ボードと、コンパクトな熱管理システムで使用される熱電コンポーネントおよびセンシング素子を接続します。

完全な熱電技術チェーン

X-Meritan の機能は、熱電材料の開発、コア コンポーネントのカスタマイズ、放熱ソリューションの設計をカバーします。 ATC-M1 の場合、この技術範囲は TEC 出力制御、NTC 温度フィードバック、および小型電子および光学アセンブリの熱管理要件に直接関係します。

5つの主要な応用分野

X-Meritan は、光ファイバー通信、産業用医療機器、スマートカーエレクトロニクス、家庭用電化製品、研究機関の 5 つの主要分野にわたるアプリケーションを報告しています。これらの応用分野は、特にコンパクトな熱電冷却と制御された動作温度が必要な場合に、ATC-M1 に関連する技術的背景を提供します。

Fortune 500企業の協力

X-Meritan は、Fortune 500 企業およびいくつかの国家主要研究所と協力していると述べています。この経験は、特殊な電子および熱管理システムで使用される熱電コンポーネントおよび温度制御技術の開発と応用に関連しています。

複数の製造プロセス

エクスメリタンが掲載する生産設備には、錫浸漬炉、振動スイング金型機、溶接機、オーブン、ディスペンス機、自動シール機、リフローはんだ付け装置、全自動印刷機などが含まれます。これらの製造プロセスは、熱電関連コンポーネントや電子温度制御製品の生産をサポートします。

55% ヨーロッパ市場での分布

X-Meritan は、国際市場分布の 55% をヨーロッパが占め、北米が 15%、東南アジアが 15%、その他の市場が 15% を占めると報告しています。国際的なアプリケーションの背景は、さまざまな技術環境向けに熱電製品および温度管理製品を供給する同社の経験を裏付けています。

6. 統合されたサーマルソリューションのサポート

X-Meritan は、個々の温度制御コンポーネントを超えて、放熱ソリューションの設計と製品選択のサポートを提供します。これにより、ショートサイクル PID を備えた ATC-M1 温度コントローラーを、独立した制御ボードとしてではなく、対応する熱電クーラー、NTC コンポーネント、および熱管理要件と一緒に検討することができます。

よくある質問

Q: ATC-M1にはどのような種類の温度センサーが使用されていますか?

A: 温度測定とフィードバックに 10K NTC 温度センサーを使用しています。

Q: 温度制御の安定性はどの程度ですか?

A: 規定の温度制御安定性は0.001℃です。

Q: 最大 TEC 電流はどれくらいですか?

A: 最大 TEC 電流は 2.5A です。

質問: コントローラーのサイズはどれくらいですか？

A: ショートサイクル PID を備えた ATC-M1 温度コントローラーの基板寸法は 34mm x 20mm、全体の高さは 15.5mm です。

Q: デフォルトの温度設定はどれくらいですか?

A: 工場出荷時の設定温度は 25 ℃、デフォルトの制御範囲は +10 ～ +40 ℃です。

Q: エクスメリタンは図面やサンプルに従って製品を開発できますか?

A: はい。 X-Meritan は、製造前にサンプルを確認することで、図面またはサンプルに従って製品を製造できると述べています。
