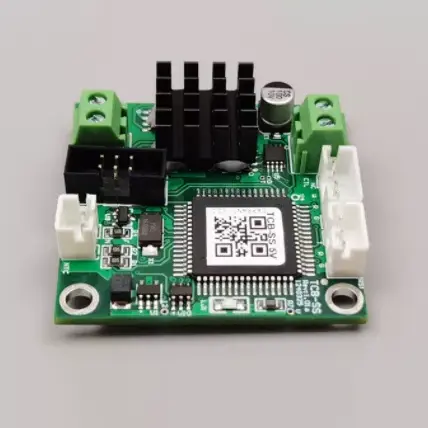

超小型サイズのマイクロTEC用温度調節器 TCB-SS

X-Meritan は、超小型サイズの TCB-SS 温度コントローラーを製造しており、基板スペース、温度安定性、制御された TEC 出力を同時に考慮する必要があるマイクロ TEC アプリケーション向けに設計されています。 TCB-SS は、温度検知と TEC 駆動を小型の制御基板に統合し、フィードバック ベースの温度制御ループを通じて Micro TEC を制御できるようにします。

このコントローラーは、汎用の温度制御アーキテクチャではなく、コンパクトなボード形式を中心に設計されています。デフォルトの温度検知入力として 10K NTC センサーを使用し、最大 TEC 電流 3A でデフォルトの TEC 電圧 4.5V をサポートするため、このボードは小型の熱管理システムに適しています。

パラメータ

制御構造

温度フィードバック

10K NTC が温度変化を検出し、コントローラーに信号を送信します。

PID制御

コントローラーは測定温度と目標値を比較し、PID 制御によって Micro TEC の出力を調整します。

連続駆動

連続出力により、単純なオン/オフ切り替えのみに依存するのではなく、動作中に TEC ドライブが調整されます。

主な特長

超小型基板

4 cm × 4 cm × 1.28 cm の超小型サイズで Micro TEC 向けに設計された TCB-SS 温度コントローラーは、設置スペースが限られた Micro TEC システム向けに設計されています。

0.01℃の温度制御

コントローラーは、0.01 °C の温度制御精度と 0.01 °C の設定温度精度を提供し、正確な温度調整を実現します。

>94% の出力効率

94% を超える出力効率を備えたこのコントローラーは、コンパクトな温度制御システムで効率的な TEC 駆動を実現します。

4.5V TEC出力、最大3A

互換性のある Micro TEC アプリケーションの場合、デフォルトの TEC 電圧は 4.5V、最大 TEC 電流は 3A です。

10K NTC 温度検知

デフォルトのセンサーは、B 値が 3950 の 10K NTC で、制御ループに温度フィードバックを提供します。

-60℃～+170℃の測定

温度制御の測定範囲は -60°C ～ +170°C ですが、指定された制御温度範囲は -20°C ～ +100°C です。

統合された保護

内蔵機能には、過電流、過電圧、温度制限、TEC オープン/短絡検出が含まれており、動作中にコントローラーと接続された TEC を監視します。

互換性

統合する前に、TEC の電気要件、NTC 特性、ターゲット温度、および基板の電源をコントローラーの仕様と照合して確認する必要があります。

応用分野

精密光学モジュール

超コンパクトなサイズでマイクロ TEC 向けに設計された TCB-SS 温度コントローラーは、安定した熱条件が必要な光モジュールにコンパクトな温度制御を提供します。

レーザーダイオードシステム

互換性のある Micro TEC を駆動して、コンパクトな光学システム内のレーザー ダイオードの温度を調整できます。

小型実験装置

コンパクトなコントローラーは、限られた設置スペース内で Micro TEC ベースの温度制御を必要とする実験用機器に適しています。

ポータブル診断装置

TCB-SS は、基板サイズと温度制御が重要な設計要素であるコンパクトな診断デバイスの温度制御をサポートします。

Infrared and CCD Sensors

このコントローラーは、温度に敏感な赤外線検出器や CCD センサーの温度調整のために Micro TEC システムと統合できます。

よくある質問

Q1: コントローラーはどのタイプの TEC 向けに設計されていますか?

A1: 超小型サイズで Micro TEC 向けに設計された TCB-SS 温度コントローラーは、Micro TEC アプリケーション向けに設計されています。接続された TEC は、指定された 4.5V のデフォルト TEC 電圧と 3A の最大電流に対してチェックする必要があります。

Q2: どのような NTC センサー構成が使用されていますか?

A2: デフォルトの温度検知構成は、B 値が 3950 の 10K NTC です。その他のセンサー要件は、プロジェクト仕様時に確認する必要があります。

Q3: 測定範囲と制御範囲の違いは何ですか?

A3: 温度制御の測定範囲は-60°C～+170°Cですが、制御温度の指定範囲は-20°C～+100°Cです。測定範囲は温度検出能力を示し、制御範囲は指定された温度調整範囲を定義します。

Q4: ボードにはどのような電源が必要ですか?

A4: ボードの電源電圧は 5V ±10% DC です。システムは、この指定された入力範囲内に収まる適切な電源を提供する必要があります。

Q5: TEC で利用可能な最大電流はどれくらいですか?

A5: 指定された最大 TEC 電流は 3A で、デフォルトの TEC 電圧は 4.5V です。実際に接続される TEC は、電気要件とコントローラーの制限に従って選択する必要があります。

Q6: コントローラーはどの程度の温度精度を提供できますか?

A6: 温度制御精度の仕様は0.01℃、設定温度精度も0.01℃となります。

Q7: どのような保護機能が搭載されていますか?

A7: コントローラーには過電流保護、過電圧保護、温度制限、TEC オープン回路およびショート回路検出が含まれています。
