設計エンジニアが新しい医療診断装置の開発に取り組んでいます。このデバイスには、4°C の正確な温度を保持できる小さな冷却ゾーンが必要で、別のテストのために加熱に切り替える機能も備えています。冷却装置はコンパクトで振動がなく、どの方向でも動作できる必要があります。従来の冷却装置 (コンプレッサー、ファン、熱交換器) では、これらの要件を満たすことができません。それらは大きすぎ、騒音が大きく、柔軟性がありません。この解決策は、ペルチェ効果を利用して熱を汲み上げるソリッドステート デバイスであるサーモエレクトリック クーラーです。ペルチェ効果は、熱電冷却器他のすべての冷却テクノロジーとは異なります。小型化できる理由、可動部品がない理由、冷却から加熱へ瞬時に切り替えられる理由はここにあります。調達エンジニアや製品設計者にとって、熱電冷却器が特定の用途に適切な選択であるかどうかを判断するには、ペルチェ効果を理解することが不可欠です。
このガイドは、熱電クーラーを調達する必要があり、その背後にあるテクノロジーを理解したい購入者向けに書かれています。ペルチェ効果とは何か、その仕組み、従来の冷却との違い、サーモエレクトリッククーラーを選択する際に重要な仕様について説明します。また、工場からの詳細な製品パラメーターも提供されます。福州Xメリタンテクノロジー株式会社医療機器、レーザー システム、自動車シート、家庭用電化製品のいずれを設計している場合でも、このガイドは、熱電冷却について十分な情報に基づいた意思決定を行うのに役立ちます。

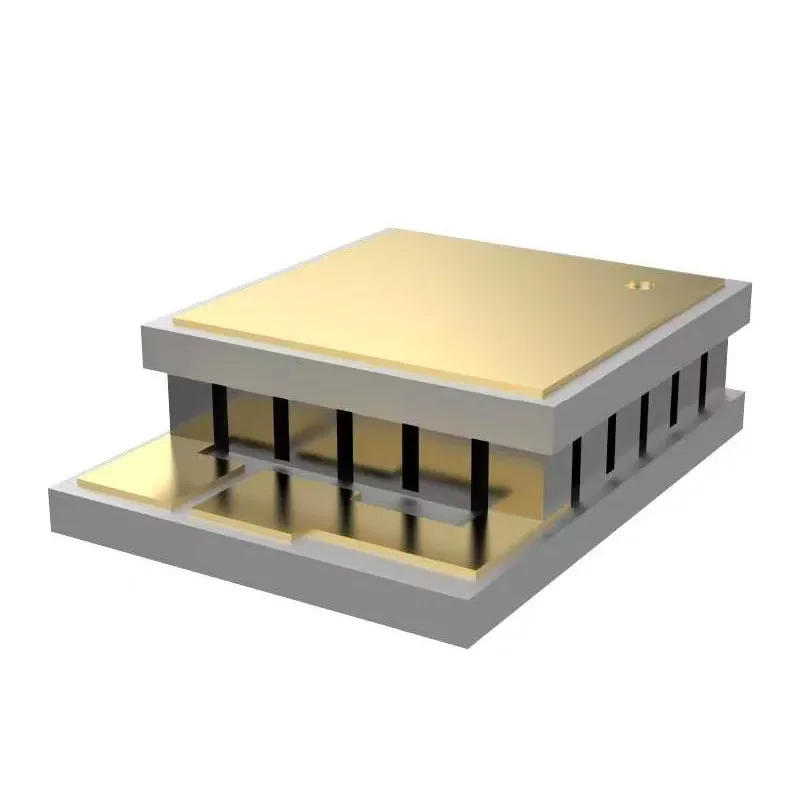

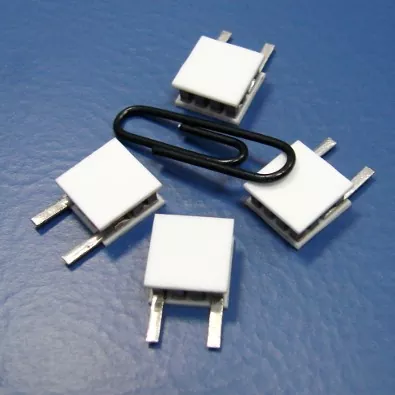

ペルチェ効果は、1834 年にフランスの物理学者ジャン シャルル アタナセ ペルチェによって発見された熱電現象です。これは、電流が流れるときに 2 つの異なる導体の接合部で発生する加熱または冷却を説明します。電流が一方向に流れると、熱は一方の接合部で吸収され、もう一方の接合部で放出されます。電流が逆になると、効果も逆になり、熱接点は冷たくなり、冷接点は熱くなります。これが熱電冷却器の基本原理です。ペルチェ クーラーとしても知られる熱電クーラーは、ペルチェ効果を利用してデバイスの一方の側からもう一方の側に熱を伝達するソリッドステート ヒート ポンプです。このデバイスは、電気的には直列に、熱的には並列に接続された p 型および n 型半導体ペレットのアレイで構成されています。ペレットは 2 つのセラミック基板の間に挟まれます。 DC 電流が印加されると、電子と正孔がペレット内を移動し、熱を運びます。その結果、コールドサイドとホットサイドが生じます。以下の表は、ペルチェ効果の重要な側面をまとめたものです。
| 側面 | 説明 |
| 発見 | ジャン・シャルル・アタナセ・ペルティエ、1834年 |
| 原理 | 異種導体の接合部での加熱または冷却 |
| 効果の方向 | 電流の方向に依存します |
| 主要コンポーネント | P型およびN型半導体ペレット、セラミック基板 |
| 結果 | コールドサイドとホットサイド |
福州 X-Meritan Technology Co., Ltd. の工場は、ペルチェ効果に基づく熱電冷却器の設計と製造を専門としています。当社は、半導体ペレットの製造、モジュールの組み立て、熱システム設計において豊富な経験を持っています。当社の製品は医療機器から家電まで幅広い用途で使用されています。
熱電クーラーは、いくつかの基本的な点で従来の冷却装置とは異なります。蒸気圧縮システム、吸収式冷凍機、ヒートポンプなどの従来の冷却装置は、冷媒を循環させて熱を伝達するために、コンプレッサー、ポンプ、ファンなどの機械コンポーネントに依存しています。これらのシステムは大規模な冷却には効果的かつ効率的ですが、かさばり、騒音が大きく、摩耗する可動部品を備えています。サーモエレクトリッククーラーには可動部品がありません。ペルチェ効果を利用して、冷媒や機械的圧縮を行わずに直接熱を送り出します。これにより、コンパクトで静か、信頼性が高く、どの方向でも動作できるようになります。以下の表は、2 種類の冷却システムを比較しています。
| 特性 | 熱電冷却器 | 従来の冷却装置 |
| 動作原理 | ペルチェ効果 | 蒸気の圧縮または吸収 |
| 可動部品 | なし | コンプレッサー、ファン、ポンプ |
| 冷媒 | なし | 必須 |
| サイズ | コンパクト | 大きい |
| ノイズ | 静音（ファンを除く） | うるさい |
| 振動 | なし | はい |
| 向き | 任意の向き | 通常は固定方向 |
| 冷却/加熱 | 可逆（電流反転による） | 可逆的ではありません (追加のバルブなし) |
| 効率 | 低い (COP は通常 0.5 ～ 1.5) | より高い (COP は通常 2 ～ 4) |
| 精密な温度制御 | 優れた (+/- 0.1 °C) | 中程度 (+/- 1°C) |
当社の工場では、ソリッドステート冷却の独自の利点を必要とするアプリケーション向けに熱電クーラーを製造しています。当社は、お客様が熱電冷却と従来の冷却のトレードオフを理解し、用途に応じて適切な選択ができるよう支援します。当社のエンジニアリング チームは、熱計算、モジュールの選択、システム設計を支援します。
熱電クーラーを選択するとき、購入者はいくつかの重要な仕様を考慮する必要があります。これらの仕様により、クーラーの性能とアプリケーションへの適合性が決まります。最も重要な仕様は、最大温度差 (ΔTmax)、最大冷却電力 (Qmax)、最大電流 (Imax)、最大電圧 (Vmax)、およびモジュールの寸法です。 ΔTmax は、モジュールが高温側と低温側の間で達成できる最大温度差です。 Qmax は、ΔT=0 でモジュールが送り出せる熱の最大量です。 Imax と Vmax は、モジュールが動作できる最大電流と最大電圧です。以下の表にこれらの仕様をまとめます。
| 仕様 | 説明 | 代表的な範囲 |
| ΔTmax | 最大温度差（暑いところから寒いところまで） | 60℃～75℃ |
| Qmax | ΔT=0での最大冷却能力 | 10W～200W |
| アイマックス | 最大動作電流 | 2A～15A |
| Vmax | 最大動作電圧 | 3V～30V |
| モジュールサイズ | 長さ×幅×高さ | 10×10mm～62×62mm |
| ステージ数 | 単段または多段 | 1～5 |
福州 X-Meritan Technology Co., Ltd. の工場では、幅広い仕様の熱電冷却器を製造しています。当社では、Qmax が 10 W ～ 200 W、ΔTmax が 60°C ～ 75°C のシングルステージおよびマルチステージ モジュールを提供しています。特定の要件を満たすためにモジュールをカスタム設計することもできます。当社のエンジニアリング チームは、お客様のアプリケーションに最適なモジュールの選択をお手伝いします。
サーモエレクトリック クーラーは、コンパクトなサイズ、可動部品がない、振動がない、正確な温度制御、または冷却と加熱の切り替え機能の 1 つ以上を必要とするアプリケーションに最適です。これらのアプリケーションは通常、医療、航空宇宙、自動車、家庭用電化製品、電気通信などの業界で見られます。医療業界では、熱電冷却器は診断装置、インスリン冷却器、実験装置に使用されています。航空宇宙では、衛星コンポーネントや航空電子機器の冷却に使用されます。自動車では、シート冷却、バッテリーの熱管理、カップホルダーに使用されます。家電製品では、ポータブルクーラー、ワインチラー、CPU クーラーなどに使用されています。以下の表は、主要なアプリケーションと、熱電クーラーがそれらのアプリケーションに適している理由をまとめたものです。
| 応用 | 主要な要件 | サーモエレクトリッククーラーを選ぶ理由 |
| 医療診断機器 | 正確な温度制御 | +/- 0.1℃の精度、振動なし |
| レーザーシステム | コンパクトで精密な冷却 | 小型、高速応答 |
| 自動車用シート | 冷暖房 | 電流反転により可逆可能 |
| ポータブルクーラー | コンパクト、電池駆動 | 低電力、冷媒なし |
| 通信機器 | 信頼性が高く、メンテナンスフリー | 可動部品がないので長寿命 |
| 航空宇宙 | 軽量、振動なし | コンパクト、ソリッドステート |

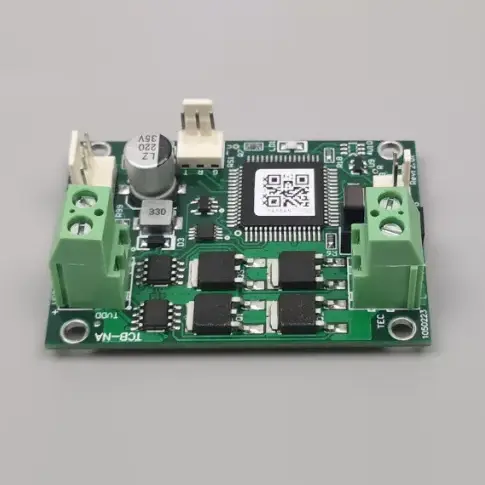

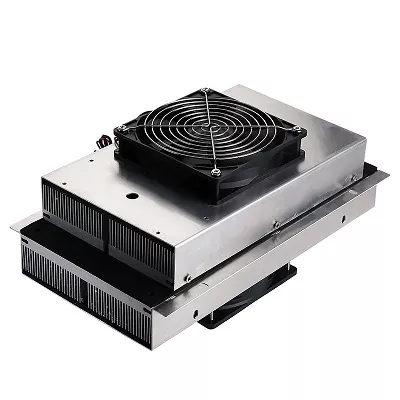

当社の工場では、これらすべての業界のお客様と協力して、お客様の特定の要件を満たす熱電クーラーを提供しています。標準モジュールまたはカスタム設計アセンブリを提供できます。当社のエンジニアリング チームは、熱計算、モジュールの選択、システムの統合を支援します。
熱電冷却器のサプライヤーを評価するには、製造能力、品質管理、技術サポート、経験に重点を置く必要があります。サプライヤーは、半導体ペレットを製造し、必要な仕様に合わせてモジュールを組み立てる能力を備えていなければなりません。これには、ペレットのダイシング、はんだ付け、およびテストのための特殊な装置が必要です。サプライヤーは、一貫したパフォーマンスと信頼性を保証する品質管理システムを備えている必要があります。これには、ΔTmax、Qmax、および気密性のテストが含まれます。サプライヤーは、モジュールの選択と熱システムの設計を支援する技術サポートを受ける必要があります。以下の表に評価基準をまとめます。
| 評価基準 | 何を探すべきか | なぜそれが重要なのか |
| 製造能力 | ペレット製造、モジュール組立装置 | 製品の品質と一貫性を保証します |
| 品質管理 | ISO 9001、試験記録 | 一貫したパフォーマンスを保証 |
| テクニカルサポート | 熱工学、設計支援 | 適切なモジュールの選択に役立ちます |
| 経験 | 熱電産業における実績 | 能力と信頼性を実証 |
| カスタマイズ | カスタムモジュールを設計する機能 | 特定のアプリケーション要件を満たします |
X-Meritan の工場では、10 年以上にわたって熱電クーラーを製造してきました。当社は、先進的なペレット製造およびモジュール組立設備に投資してきました。当社は ISO 9001 認証を取得しており、すべての性能テストの詳細な記録を保管しています。当社の技術チームは、モジュールの選択と熱システムの設計を支援します。これらの基準に照らして当社を評価し、熱電冷却器のパートナーとして当社を検討してください。
次の表に、当社の熱電クーラーの主要な製品パラメータを示します。これらのモジュールは、医療機器から家庭用電化製品まで、幅広い用途向けに設計されています。当社の工場では、特定の要件を満たすカスタム モジュールを製造することもできます。
| パラメータ | 仕様範囲 | 注意事項 |
| ΔTmax | 60℃～75℃ | モジュールのグレードにより異なります |
| Qmax | 10W～200W | ΔT=0のとき |
| アイマックス | 2A～15A | 最大動作電流 |
| Vmax | 3V～30V | 最大動作電圧 |
| モジュールサイズ | 10×10mm～62×62mm | カスタムサイズも利用可能 |
| ステージ数 | 1～5 | より高いΔTを実現するマルチステージ |
| セラミック基板 | Alumina, Aluminum Nitride | より高い熱伝導率を実現する AlN |
| 半田 | Sn-Sb、Sn-Bi、Au-Sn | 温度範囲に応じて選択 |
| 動作温度 | -50℃～+150℃ | はんだや材質により異なります |
| 平均余命 | 100,000時間以上 | 適切な熱管理を行うことで |
当社の工場では、これらの仕様などを満たす熱電クーラーを製造しています。お客様の特定の用途に合わせて、ΔTmax、Qmax、サイズ、段数をカスタマイズできます。当社の品質管理システムには、すべてのモジュールのパフォーマンスと信頼性のテストが含まれています。当社の目標は、熱管理のニーズを満たす高品質の熱電クーラーをお客様に提供することです。
質問 1: コンプレッサーベースのシステムと比較した熱電クーラーの一般的な効率はどれくらいですか?
回答: 熱電クーラーの成績係数 (COP) は通常 0.5 ～ 1.5 ですが、コンプレッサーベースのシステムの COP は通常 2 ～ 4 です。これは、熱電クーラーの効率が低く、同じ冷却量でもより多くの電力を消費することを意味します。ただし、コンパクトなサイズ、可動部品の欠如、正確な温度制御により、効率が他の要素よりも重要な多くのアプリケーションにとって好ましい選択肢となっています。
質問 2: 電子冷却器は冷却と加熱の両方に使用できますか?
回答: はい、熱電クーラーは冷却と加熱の両方に使用できます。 DC 電流の方向を反転すると、ホット側とコールド側が入れ替わります。このため、サーモエレクトリック クーラーは、自動車のシート、ワイン冷却装置、医療機器など、冷却と加熱の両方を必要とするアプリケーションに最適です。切り替えは瞬時に行われ、追加のコンポーネントは必要ありません。
質問 3: サーモエレクトリッククーラーが達成できる最大温度差はどれくらいですか?
回答: 単段熱電冷却器の最大温度差 (ΔTmax) は、通常 60°C ～ 75°C です。温度差が大きい場合は、多段モジュールが使用されます。多段モジュールでは 100°C 以上の ΔTmax を達成できます。アプリケーションで達成される実際の温度差は、熱負荷と高温側のヒートシンクの効率によって異なります。
Question 4: How long do thermoelectric coolers last?
回答: サーモエレクトリック クーラーには可動部品がないため、平均寿命は長く、通常は 100,000 ～ 200,000 時間です。寿命は、はんだ接合部と半導体材料の劣化によって制限されます。適切な熱管理と動作条件により、熱電クーラーは長年にわたって使用できます。当社の工場ではモジュールをテストして、期待寿命仕様を満たしていることを確認します。
質問 5: 単段熱電冷却器と多段熱電冷却器の違いは何ですか?
回答: シングルステージ熱電冷却器には 1 層の半導体ペレットがあり、60°C ～ 75°C の ΔTmax を達成できます。多段熱電クーラーには複数の層が積み重ねられており、各層が全体の温度差に寄与します。マルチステージモジュールは 100°C 以上の ΔTmax を達成できますが、冷却能力 (Qmax) が低く、より高価です。赤外線検出器や CCD センサーなど、非常に低い温度を必要とするアプリケーションに使用されます。
ペルチェ効果は、熱電冷却器を従来の冷却装置と区別する現象です。可動部品、冷媒、振動のないソリッドステートヒートポンプが可能になります。このため、サーモエレクトリック クーラーは、コンパクトなサイズ、正確な温度制御、および冷却と加熱の切り替え機能を必要とするアプリケーションに最適です。コンプレッサーベースのシステムよりも効率は劣りますが、その独自の利点により、要求の厳しい多くのアプリケーションにとって実行可能な唯一の選択肢となります。福州 X-Meritan Technology Co., Ltd. の工場には、最も厳しい要件を満たす高品質の熱電クーラーを製造するための専門知識と設備があります。当社は、高品質の半導体材料、高精度の組み立てプロセス、および厳格なテストを使用して、モジュールが信頼性の高いパフォーマンスと長い耐用年数を提供することを保証します。
医療機器、レーザー システム、自動車部品、家庭用電化製品のいずれを設計している場合でも、熱電クーラーの要件についてご相談ください。サンプル、技術データ、カスタマイズされたソリューションを提供できます。品質と顧客満足に対する当社の取り組みにより、当社は世界中の企業にとって信頼できるパートナーとなっています。
今すぐ福州 X-Meritan Technology Co., Ltd. にお問い合わせください。熱電クーラーの要件について話し合い、ペルチェ効果が熱管理の課題をどのように解決できるかを確認してください。
