自動運転車の LiDAR システムまたは路側センサー ユニットは、冬の -40°C から夏の直射日光の +85°C に及ぶ温度範囲にわたって確実に動作する必要があります。ハウジング内では、レーザー ダイオード、光検出器、および光学コンポーネントは温度の影響を受けやすくなります。ほんの数度のずれでも、レーザーの発光波長が変化し、検出器の信号対雑音比が低下し、光学的位置合わせが歪む可能性があります。その結果、距離精度と点群の品質が低下します。熱管理コンポーネントを指定する調達エンジニアにとって、問題は温度制御が必要かどうかではなく、LiDAR システムのサイズ、電力、信頼性の制約内で温度制御を実現できるテクノロジーはどれかということです。熱電冷却器これらの課題の多くに対する好ましい解決策として浮上してきました。
このガイドは、熱電クーラーが LiDAR システムの温度制御の課題にどのように対処するかを理解する必要があるバイヤーおよび設計エンジニアを対象に書かれています。 LiDAR における特定の熱的課題、熱電クーラーの動作原理、評価すべき主要な仕様、統合に関する考慮事項、サプライヤーの選択基準について説明します。また、工場からの詳細な製品パラメーターも提供されます。福州Xメリタンテクノロジー株式会社LiDAR システムを開発しているのが自動車用、産業用、マッピング用のいずれであっても、このガイドは、熱管理要件に適した熱電クーラーを選択するのに役立ちます。
LiDAR システムには、他の電子システムとは異なる一連の独特な熱的課題があります。最初の課題は、レーザー ダイオードの感度です。レーザー ダイオードの発光波長は温度とともに約 0.3 nm/℃ の割合で変化します。狭帯域光フィルターまたは波長に敏感な検出を使用する LiDAR システムの場合、このドリフトによりレーザー波長とフィルターの通過帯域の間に不一致が発生し、信号強度と検出範囲が減少する可能性があります。 2 番目の課題は、光検出器の熱雑音です。検出器の暗電流とノイズ等価電力は温度とともに増加し、信号対ノイズ比と距離測定の精度が低下します。 3 番目の課題は、光学ベンチの熱膨張です。光学コンポーネントは共通のベンチに取り付けられており、ベンチが温度によって膨張または収縮すると、レーザー、検出器、および走査光学系の位置合わせがずれて、ポインティング エラーが発生する可能性があります。以下の表は、これらの課題とその影響をまとめたものです。
| チャレンジ | ソース | LiDAR のパフォーマンスへの影響 |
| レーザー波長ドリフト | レーザーダイオードの温度係数 | 信号強度の低下、範囲の損失 |
| 検出器ノイズの増加 | 光検出器の熱雑音 | SNRが低くなり、精度が低下する |
| 光学ベンチの拡張 | 実装材の熱膨張 | 位置ずれ、指示ミス |
| 極端な周囲温度 | 動作環境 | システム障害またはパフォーマンスの低下 |
| 放熱密度 | コンパクトな筐体 | 局所的なホットスポット、温度勾配 |
福州 X-Meritan Technology Co., Ltd. の工場では、これらの課題に対処するために特別に設計された熱電クーラーを製造しています。当社は LiDAR システムの熱要件を理解しており、お客様と協力して、特定のレーザー出力、検出器の種類、環境条件に適したクーラーを選択します。

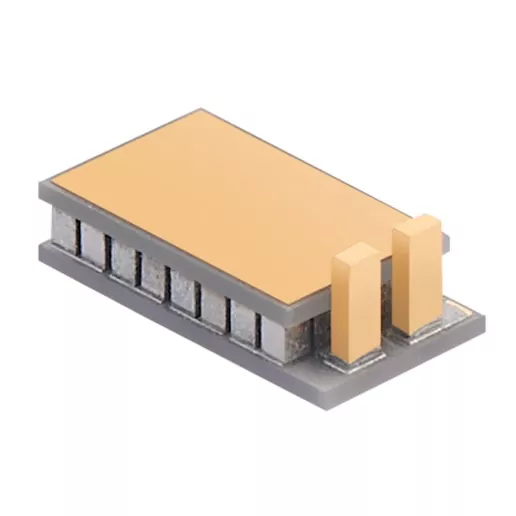

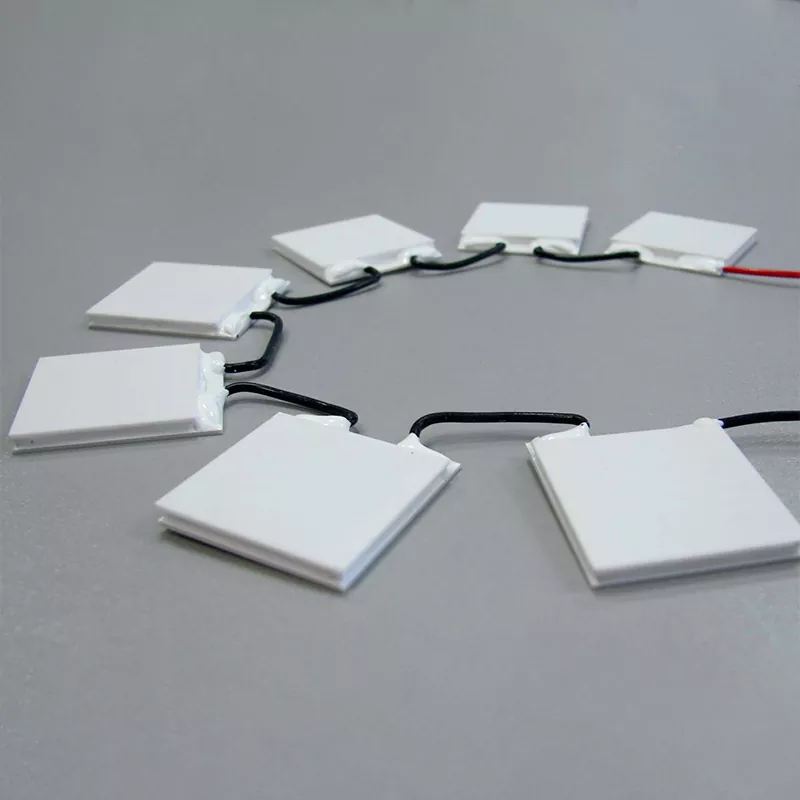

熱電クーラーは、DC 電流が印加されるとペルチェ効果を利用してデバイスの一方の側からもう一方の側に熱を伝達するソリッドステート ヒート ポンプです。このデバイスは、2 つのセラミック基板の間に挟まれた半導体ペレット (通常はテルル化ビスマス) のアレイで構成されます。電流が流れると、一方は冷たく（コールド側）、もう一方は熱くなります（ホット側）。熱は低温側で吸収され、高温側で放出され、そこでヒートシンクによって放散されます。電流を逆にすると熱伝達の方向が逆になり、同じデバイスを冷却と加熱の両方に使用できるようになります。この双方向制御は、高温環境と低温環境の両方で動作する必要がある LiDAR システムにとって重要な利点です。以下の表は、熱電クーラーと他の冷却技術を比較しています。
| テクノロジー | 冷却/加熱 | サイズ | 精度 | 信頼性 | 騒音・振動 |
| 熱電冷却器 | 両方 | コンパクト | 高温 (+/- 0.1°C) | 高（固体） | なし |
| コンプレッサーベース | 両方 | 大きい | 適度 | 中程度（可動部分） | 高い |
| ファンベース | 冷却のみ | 適度 | 低い | 中程度（ベアリングの摩耗） | 適度 |
| ヒートパイプ | 冷却のみ | コンパクト | 低い | 高い | なし |
当社の工場では、LiDAR システムの厳しい要件に合わせて熱電クーラーを設計しています。当社は、高性能テルル化ビスマス ペレットと高度なセラミック基板を使用して、コンパクトな設置面積で高い冷却能力を実現します。当社のクーラーには温度センサーと制御電子機器が組み込まれており、レーザー ダイオードと検出器の正確な温度安定化が可能になります。
LiDAR システム用の熱電クーラーを選択する場合、購入者はいくつかの主要な仕様を評価する必要があります。冷却能力 (Qc) は、特定の温度差でクーラーがどれだけの熱を除去できるかを決定します。 LiDAR アプリケーションの場合、冷却能力は、レーザー ダイオード、検出器、その他の発熱コンポーネントからの熱負荷を処理するのに十分である必要があります。最大温度差 (ΔTmax) は、冷却器が低温側と高温側の間で達成できる最大温度差を決定します。電流と電圧の定格により、電源要件が決まります。設置面積と厚さによって、統合の制約が決まります。成績係数 (COP) によってクーラーの効率が決まります。以下の表にこれらの仕様をまとめます。
| 仕様 | LiDAR の一般的な範囲 | 重要性 |
| 冷却能力(Qc) | 5W～50W | 総熱負荷を超える必要がある |
| 最大温度差 (ΔTmax) | 65℃～75℃ | 冷却能力を決定する |
| 電流 (Imax) | 2A～8A | 電源を決定します |
| 電圧 (Vmax) | 5V～24V | 電源を決定します |
| フットプリント | 10×10mm～40×40mm | 統合を決定する |
| 厚さ | 2mm～6mm | 統合を決定する |
| 成績係数 (COP) | 0.3～0.6 | 電力効率を決定します |
福州 X-Meritan Technology Co., Ltd. の工場では、さまざまな冷却能力、設置面積、定格電圧を備えたさまざまな熱電クーラーを提供しています。当社は、お客様が特定の LiDAR 熱要件に適したクーラーを選択できるようお手伝いします。当社のエンジニアリング チームは、クーラーが LiDAR ハウジングに適切に統合されていることを確認するための熱シミュレーションと設計サポートも提供します。

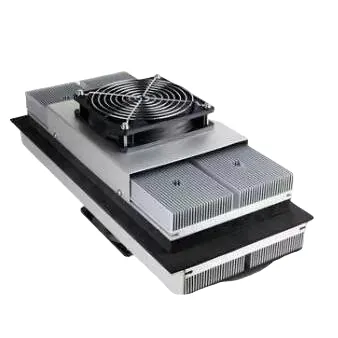

LiDAR システムの熱電クーラーの性能は、クーラー自体だけでなく、その統合方法にも依存します。いくつかの要因がパフォーマンスに影響を与える可能性があります。 1 つ目は、冷却器とレーザー ダイオードまたは検出器の間の熱インターフェイスです。乾燥した接合部や凹凸のある表面など、熱インターフェースが不十分であると、熱抵抗が増加し、冷却効果が低下する可能性があります。 2つ目はヒートシンクの設計です。クーラーの高温側は、熱を周囲環境に放散できなければなりません。ヒートシンクのサイズが小さかったり、空気の流れが不十分な場合、高温側の温度が上昇し、冷却能力が低下し、クーラーが過熱する可能性があります。 3つ目は低温側の断熱です。冷却効率を低下させる熱漏れを防ぐために、低温側を周囲環境から隔離する必要があります。以下の表は、これらの統合要因をまとめたものです。
| 統合係数 | パフォーマンスへの影響 | 緩和 |
| サーマルインターフェースマテリアル | 界面不良により熱抵抗が増加 | 高伝導性のサーマル グリースまたはパッドを使用する |
| ヒートシンクの設計 | ヒートシンクが不十分だと冷却能力が低下する | 最大の熱負荷に対応するサイズのヒートシンク |
| 気流 | 空気の流れが悪いと高温側の温度が上昇します | 適切な換気または強制換気を確保する |
| コールドサイド絶縁 | 熱漏れが冷却効率を低下させる | 低温側に断熱材を使用する |
| 結露 | 冷たい表面には湿気が発生する可能性があります | 密閉された筐体または乾燥剤を使用する |
当社の工場では、お客様がサーモエレクトリッククーラーをLiDARシステムに統合できるよう技術サポートを提供しています。当社は、最適なパフォーマンスを保証するサーマルインターフェイス素材、ヒートシンク設計、シール方法を推奨します。私たちの目標は、お客様が LiDAR システムに必要な温度安定性を達成できるよう支援することです。
LiDAR アプリケーション用の熱電クーラーのサプライヤーを評価するには、熱設計能力、製造品質、テスト、およびアプリケーションのサポートに焦点を当てる必要があります。サプライヤーは、カスタムの設置面積や電圧定格など、必要な仕様に合わせてクーラーを設計および製造できる能力を備えている必要があります。製造品質は一貫しており、ペレットの配置とセラミックの平坦度の公差が厳しくなければなりません。サプライヤーは、各クーラーの冷却能力、ΔTmax、および漏れ電流をテストする必要があります。また、サプライヤーは、熱シミュレーションや統合ガイダンスなどのアプリケーション サポートを提供する必要があります。以下の表は、これらの評価基準をまとめたものです。
| 評価基準 | 何を探すべきか | なぜそれが重要なのか |
| 熱設計能力 | カスタム設計、熱シミュレーション | アプリケーションに最適なパフォーマンスを保証 |
| 製造品質 | 正確なペレットの配置、セラミックの平坦性 | 一貫したパフォーマンスと信頼性を保証 |
| テスト | 冷却能力、ΔTmax、漏れ電流 | クーラーが仕様を満たしていることを確認する |
| アプリケーションサポート | 統合ガイダンス、熱シミュレーション | 最適なシステムパフォーマンスの実現を支援 |
X-Meritan の工場では、10 年以上にわたって熱電クーラーを生産してきました。当社は熱設計と製造において豊富な経験を持っています。当社は出荷前にすべてのクーラーをテストし、お客様に技術サポートを提供します。これらの基準に照らして当社を評価し、LiDAR 熱電クーラーのパートナーとして当社を検討してください。

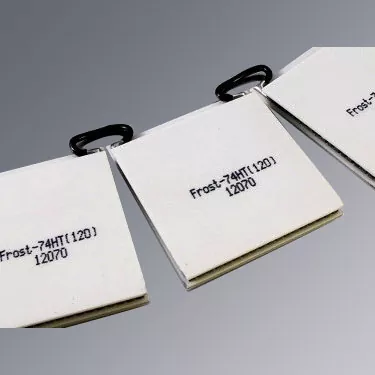

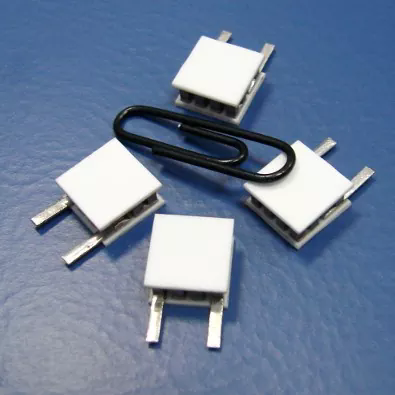

次の表に、当社の熱電冷却器の主要な製品パラメータを示します。これらのクーラーは、LiDAR システムおよびその他の精密な熱管理アプリケーション向けに設計されています。当社の工場では、特定の要件を満たすカスタムクーラーを製造することもできます。
| パラメータ | 仕様範囲 | 注意事項 |
| 冷却能力(Qc) | 5W～50W | ΔT = 0℃の場合 |
| 最大温度差 (ΔTmax) | 65℃～75℃ | Qc = 0 Wの場合 |
| 電流 (Imax) | 2A～8A | 電源用として選定 |
| 電圧 (Vmax) | 5V～24V | 電源用として選定 |
| フットプリント | 10×10mm～40×40mm | カスタムサイズも利用可能 |
| 厚さ | 2mm～6mm | 統合対象として選択されました |
| セラミック素材 | アルミナ(Al2O3) | 標準 |
| ペレット素材 | テルル化ビスマス (Bi2Te3) | 高性能 |
| 動作温度 | -40℃～+85℃ | 環境に合わせて選ばれる |
| 統合オプション | センサー、制御電子機器 | カスタムオプションが利用可能 |
| MOQ | 100個 | 大量注文もご相談に応じます |
| リードタイム | 2～4週間 | 数量とカスタマイズに応じて異なります |
当社の工場では、これらの仕様などを満たす熱電クーラーを製造しています。お客様の特定の要件に合わせて、冷却能力、設置面積、電圧、統合オプションをカスタマイズできます。原材料の検査、工程内検査、出荷前の最終検査までを徹底した品質管理体制をとっています。当社の目標は、LiDAR の熱管理ニーズを満たす高品質の熱電クーラーをお客様に提供することです。
質問 1: 熱電クーラーは LiDAR システムの冷却と加熱の両方を行うことができますか?
回答: はい、サーモエレクトリック クーラーは冷却と加熱の両方ができます。 DC 電流の極性を反転すると、熱伝達の方向が反転します。これにより、同じクーラーで寒い環境ではレーザー ダイオードを加熱し、暑い環境では冷却することができます。この双方向機能は、広い温度範囲で動作する必要がある LiDAR システムにとって不可欠です。福州 X-Meritan Technology Co., Ltd. では、クーラーは双方向動作用に設計されています。
質問 2: LiDAR システムの熱電クーラーはどのくらいの電力を消費しますか?
回答: 消費電力は、冷却能力、温度差、COP によって異なります。 LiDAR 用の一般的な熱電クーラーは 5 ～ 20 ワットを消費する可能性があります。 COP は通常 0.3 ～ 0.6 で、熱が 1 ワット除去されるごとに、クーラーは 1.7 ～ 3.3 ワットの電力を消費することになります。消費電力は、システム全体の電力バジェットの中で考慮する必要があります。
質問 3: 熱電冷却器で達成できる標準的な温度安定性はどれくらいですか?
回答: 適切に設計された制御ループを使用すると、熱電クーラーは +/- 0.1°C 以上の温度安定性を達成できます。このレベルの精度は、安定したレーザー波長と検出器の性能を必要とする LiDAR システムにとって不可欠です。安定性は、温度センサー、制御電子機器、およびシステムの熱設計の品質によって決まります。
質問 4: 熱電クーラーは自動車用 LiDAR システムで使用できますか?
回答: はい、熱電クーラーは自動車用 LiDAR システムで使用されています。振動、衝撃、温度サイクルに関する自動車の要件を満たさなければなりません。当社の工場では、振動や熱衝撃などの自動車規格に準拠してテストされたクーラーを提供しています。また、車載アプリケーション向けに AEC-Q100 認定の制御エレクトロニクスを提供することもできます。
質問 5: LiDAR システムに適した熱電クーラーを選択するにはどうすればよいですか?
回答: 適切な熱電クーラーを選択するには、総熱負荷、必要な温度差、利用可能な電源、および統合の制約を決定する必要があります。当社のエンジニアリング チームは、これらの要件を計算し、アプリケーションに最適なクーラーを選択するお手伝いをします。また、プロトタイプ作成前に設計を検証するための熱シミュレーション サポートも提供しています。
LiDAR システムには、レーザー波長のドリフトや検出器のノイズから光学的な位置ずれや極端な環境に至るまで、温度制御に関する重大な課題が存在します。サーモエレクトリック クーラーは、コンパクトで信頼性の高いパッケージ内の正確な双方向ソリッドステート温度制御により、これらの課題に対処します。調達エンジニアと設計チームにとって、適切なソリューションを選択するには、熱の課題、冷却仕様、統合に関する考慮事項を理解することが不可欠です。福州 X-Meritan Technology Co., Ltd. の工場には、LiDAR システムの厳しい要件を満たす熱電クーラーを製造する専門知識と能力があります。当社はお客様と緊密に連携して適切なクーラーを選択し、統合を確実に成功させます。
自動運転車用、産業オートメーション用、またはマッピング アプリケーション用の LiDAR を開発している場合でも、要件について話し合うためにぜひお問い合わせください。サンプル、技術データ、カスタマイズされたソリューションを提供できます。品質と顧客満足度に対する当社の取り組みにより、当社は世界中の LiDAR システム開発者にとって信頼できるパートナーとなっています。
今すぐ福州 X-Meritan Technology Co., Ltd. にお問い合わせください。LiDAR 熱電クーラーの要件について話し合い、当社の製品がシステムに必要な熱安定性をどのように確保できるかを確認してください。
