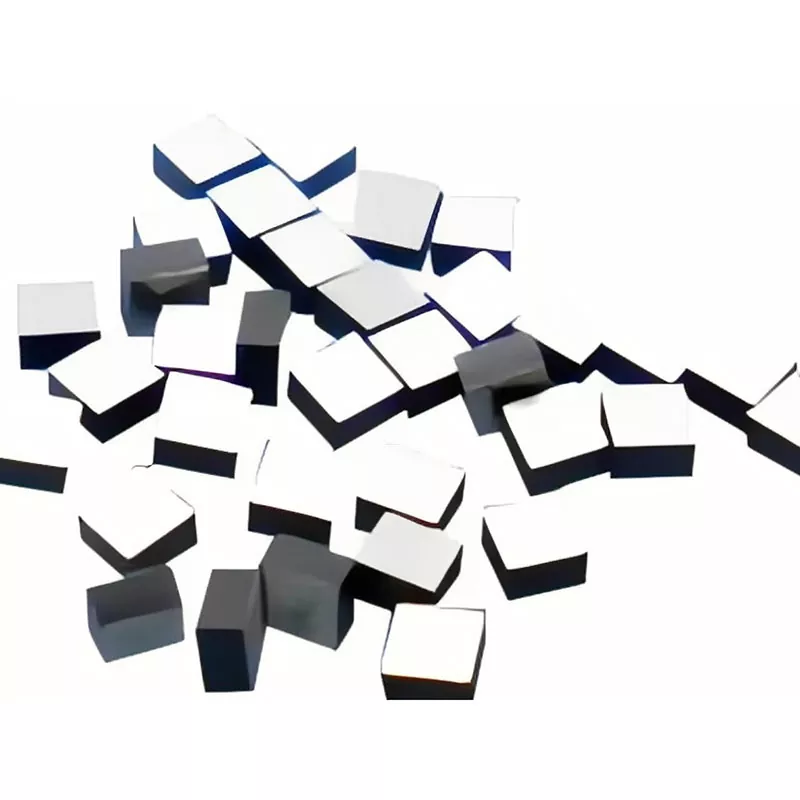

高精度NTCサーミスタチップ

NTC サーミスタは負の温度係数特性を使用します。これは、温度が変化すると抵抗が変化することを意味します。センシング回路では、抵抗の変化を温度情報に変換して監視および制御できます。

チップアプリケーションの場合、R25、B値、抵抗許容差、チップ寸法、電極構造の選択は、回路のマッチングとアセンブリに直接影響します。 R25 は 25°C での公称抵抗を表し、B 値はサーミスターの抵抗温度特性を表します。

高精度 NTC サーミスタ チップは、占有スペースを小さく保ちながら、感知素子を温度に敏感なコンポーネントの近くに配置する必要がある用途向けに設計されています。

技術的パラメータ

以下のモデルは利用可能な製品仕様を表しています。電気的値と寸法は、必要な回路特性と組み立て方法に従って選択する必要があります。

追加の利用可能な範囲

小型

高精度 NTC サーミスタ チップは、従来のパッケージ化された温度センサーが多くのスペースを占有するアプリケーション向けに、コンパクトな構造で利用できます。現在の範囲で選択されたモデルは 0.45 × 0.45 mm と小さいですが、カスタマイズされたチップ寸法は顧客の図面またはサンプルから評価できます。

小さなチップ構造は、感知素子を光学部品、電子部品、またはその他の温度に敏感な部品の近くに配置するのに適しています。最終的な寸法は、要求される電気特性と組立プロセスに従って確認する必要があります。

ワイヤーボンディング

チップには、ワイヤボンディング用の金または銀メッキの電極が付属しています。電極構成と組立プロセスに応じて、金、アルミニウム、銀のワイヤボンディングをサポートできます。

この構造は、サーミスタを感知領域に直接組み込む必要があるコンパクトなハイブリッド モジュールやその他のアセンブリに適しています。電極の材質と接合要件はサンプル評価時に確認できます。

ワイヤボンディング可能な NTC サーミスタは、感知素子が温度に敏感な光学コンポーネントの近くに配置される小型光トランシーバ用途でも使用されます。

抵抗とB値

抵抗と B 値は、完全に独立したパラメータとして扱うのではなく、一致する組み合わせとして選択する必要があります。利用可能な抵抗範囲は 1kΩ ～ 1000kΩ、B 値の範囲は 3200K ～ 4500K です。

回路設計の際は、25℃での公称抵抗、B値、許容差、必要な検出範囲を合わせて考慮する必要があります。標準的な組み合わせが利用可能であり、非標準の要件もアプリケーションに基づいて評価できます。

B 値は通常、B25/50 や B25/85 などの基準温度範囲とともに指定されるため、回路校正の前に、該当する製品仕様で正確な定義を確認する必要があります。主要メーカーの商用チップ NTC 製品データも同様に、定義された基準温度を使用して R25 および B 値を指定しています。

抵抗許容差

選択したモデルには、±0.5% および ±1% の抵抗許容差オプションが提供されます。この仕様は、公称抵抗値の許容偏差を説明するものであり、全体的な温度測定精度として提示されるべきではありません。

温度に敏感な回路では、抵抗許容差、B 値許容差、回路設計、校正方法、および動作条件がすべて、最終的な温度測定結果に影響を与える可能性があります。したがって、必要な許容誤差は、完全な検出システムに従って選択する必要があります。

熱応答

リストされているモデルの熱時定数は、チップ構造とモデルに応じて ≤ 2 s または ≤ 3 s です。一般に、熱時定数が小さいほど、サーミスタが周囲の条件との熱平衡に早く到達することを示します。

組み立てられたモジュールの実際の応答は、取り付け方法、熱結合、周囲の材料、空気の流れにも依存します。このため、チップの仕様は実際の実装構造と合わせて評価する必要があります。

アプリケーション

光通信

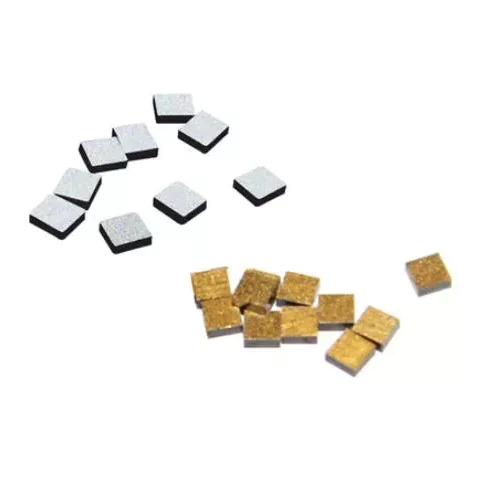

高精度 NTC サーミスタ チップは、温度監視用の光通信モジュールや光トランシーバーに統合できます。そのコンパクトな構造により、従来の外部センサー パッケージを追加することなく、感知素子を温度に敏感な光学コンポーネントの近くに配置することができます。

これは、利用可能な設置スペースが限られており、制御対象のコンポーネントの近くで温度変化を監視する必要がある光学アセンブリに特に関係します。ワイヤボンディング可能な NTC サーミスタは、光トランシーバ設計における温度検出に特に使用されます。

医療機器

コンパクトな NTC チップは、温度検知素子を限られた設置面積に収める必要がある医療機器や実験室機器に統合できます。さまざまな抵抗値、B 値、および公差オプションにより、コンポーネントをさまざまな検出回路に適合させることができます。

最終的な仕様は、必要な温度範囲、回路特性、設置方法、適用される機器の要件に従って選択する必要があります。

自動車用レーダー

自動車レーダー モジュールには、動作中に温度監視が必要な場合があるコンパクトな電子コンポーネントが含まれています。 NTC チップのフォームファクターが小さいため、温度検出を高密度電子アセンブリに統合できます。

車載アプリケーションの場合、最終モデルを選択する前に、必要な動作温度、抵抗特性、許容差、機械構造、信頼性要件を確認する必要があります。

実験装置

このチップは、コンパクトな温度検知素子が必要な実験室や試験装置にも使用できます。センシング回路に合わせて抵抗値とB値を選択でき、チップ寸法は設置スペースと合わせて考慮できます。

プロトタイプまたはカスタマイズされた機器の場合、X-Meritan は生産前に顧客の図面またはサンプルに基づいて要件を評価できます。

カスタマイズ

電気的パラメータ

高精度 NTC サーミスタ チップは、カスタマイズされた電気要件に合わせて評価できます。利用可能な抵抗値は 1kΩ ～ 1000kΩ で、B 値は 3200K ～ 4500K です。選択した仕様では、±0.5% および ±1% の抵抗許容差オプションが利用可能です。

カスタマイズされたモデルをリクエストする場合、お客様は必要な R25、B 値、公差、動作条件、および対象アプリケーションを提供することができます。これらのパラメータは、既存のモデルを使用できるか、それとも新しい仕様を評価する必要があるかを判断するのに役立ちます。

チップ寸法

設置スペースや組立工程に応じてチップ寸法を評価できます。既存モデルには0.45×0.45×0.20mmや0.45×0.45×0.25mmといったコンパクトな構造のものもあります。

標準以外の寸法については、X-Meritan が顧客の図面またはサンプルをレビューし、必要な電気パラメータとともに実現可能な構造を確認できます。

電極オプション

さまざまな接合要件に応じて、金または銀メッキの電極オプションが利用可能です。電極材料は、目的の線材および接合プロセスと合わせて選択する必要があります。

サンプル開発では、量産前に電極構造、接合方法、チップ寸法、電気特性などを確認することができます。

製造およびサンプルのサポート

エクスメリタンは、半導体関連材料・部品の製造およびカスタマイズされた電子部品の生産サポートを行っております。振動治具、溶接機、自動包装機、精密切断機などの生産設備を取り揃えております。

カスタマイズされた NTC サーミスタ チップの場合、顧客のサンプルまたは図面から生産を評価できます。大量生産の前に、サンプル確認ステージを使用して、寸法、電気パラメータ、電極要件、およびアセンブリの互換性を検証できます。

このプロセスにより、顧客は、大規模な製造オーダーをリリースする前に、アプリケーション要件に対して製品をチェックするための定義されたポイントを得ることができます。

よくある質問

どのような抵抗値と B 値が利用可能ですか?

利用可能な抵抗範囲は 1kΩ ～ 1000kΩ、B 値は 3200K ～ 4500K です。標準モデルには、5kΩ、10kΩ、20kΩ、30kΩ、47kΩ、50kΩ、100kΩの抵抗値があります。

どのような抵抗公差が利用可能ですか?

選択された仕様は、±0.5% および ±1% の抵抗許容差で利用可能です。必要な許容誤差は、回路と温度検出の要件に従って選択する必要があります。

チップはワイヤーボンディングできますか?

はい。金または銀メッキの電極オプションが利用可能です。金、アルミニウム、銀のワイヤボンディングを電極構成と組立プロセスに応じて評価できます。

利用可能な最小のチップ サイズはどれくらいですか?

0.45×0.45×0.20mmや0.45×0.45×0.25mmなどの小型モデルもラインナップしています。カスタマイズされた寸法は顧客の図面またはサンプルから評価でき、最終的なサイズは必要な電気的および構造的仕様に応じて異なります。

はい。 X-Meritan は、カスタマイズされた抵抗、B 値、寸法、公差、電極要件を評価できます。お客様の図面やサンプルをもとに、製品の評価やサンプルの確認を行うことができます。

NTCサーミスタチップはどのように選択すればよいですか?

25℃での必要な抵抗値、B値、感温範囲、抵抗値許容差、設置スペース、接着方法から始めます。カスタマイズされたアプリケーションの場合、回路要件、設置図、または既存のサンプルを提供すると、適切な仕様を決定するのに役立ちます。

X-メリタンについて

X-Meritan は、半導体関連の材料、コンポーネント、熱管理製品を専門とする中国に拠点を置くメーカーです。その機能は、材料開発、コンポーネント製造、カスタマイズされた生産、およびアプリケーションのサポートをカバーします。

同社は、光通信、センシング、医療機器、自動車エレクトロニクス、家庭用電化製品などのアプリケーションにサービスを提供しています。製品はヨーロッパ、北アメリカ、南アメリカ、東南アジア、その他の国際市場に供給されています。

高精度NTCサーミスタチップは、仕様選定からサンプル評価、特注生産までエックスメリタンがサポートいたします。お客様は、製造前に技術評価のために図面、サンプル、または電気的要件を提供できます。
