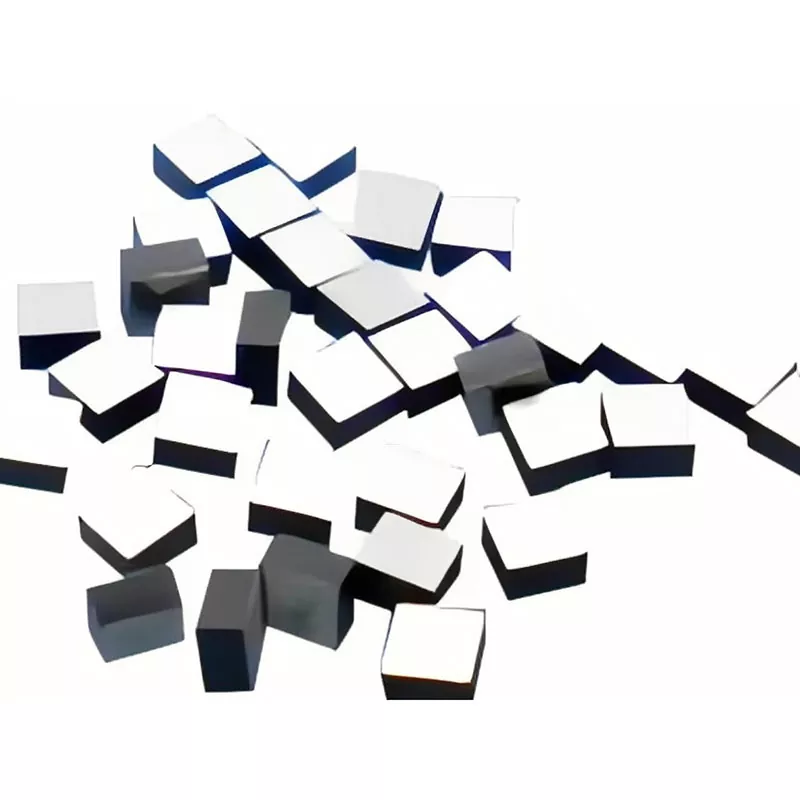

赤外線サーモパイル用NTCサーミスタ

赤外線サーモパイル用の NTC サーミスターは、センサー温度に応じて抵抗を変化させることで追加の温度信号を提供します。サーモパイル信号と NTC 信号を一緒に処理して、温度関連の変動を補償できます。 このため、NTC は、測定の安定性と再現性が必要とされる赤外線サーモパイル システムにおいて重要なサポート コンポーネントとなっています。

仕組み

基本的な作業関係は次のように理解できます。

赤外線
↓
サーモパイルが電気出力を生成
↓
周囲温度またはセンサー温度の変化
↓
NTC抵抗の変化
↓
温度情報は回路によって読み取られます
↓
温度補償が適用される
↓
より安定したサーモパイル測定

赤外線がサーモパイルに到達すると、センサーは感知素子とその基準環境の間の温度差に関連する電気出力を生成します。

同時に、周囲温度の変化により、サーモパイル パッケージおよび周囲のコンポーネントの温度が変化する可能性があります。 NTC サーミスタは、対応する抵抗の変化を通じてこの温度変化に応答します。

信号処理回路は、NTC 抵抗情報を使用して温度関連の影響を推定し、サーモパイル出力に補償を適用します。目的は、赤外線信号そのものを増加させることではなく、センサーの熱環境の変化に伴う測定値の変動を低減することです。

温度補償が重要な理由

赤外線サーモパイル用の NTC サーミスタは、ターゲット オブジェクト以外からも影響を受けます。センサー アセンブリの温度変化も出力信号に影響を与える可能性があります。

この関係は次のように要約できます。

技術仕様

アプリケーション

非接触赤外線温度計

赤外線温度計は、サーモパイル感知素子を使用して、対象物に直接接触することなく熱放射を検出します。 NTC は、センサーの熱環境の変化によって生じる変動を補償するための温度情報を提供できます。

医療用体温測定

耳式体温計やその他の非接触医療用温度機器を含むサーモパイルベースの温度測定システムには、変化する環境条件下でも安定したセンサー出力が必要です。 NTC は、センサー周囲の関連する温度変化を監視することで補償プロセスをサポートします。

赤外線検知装置

赤外線検出システムでは、センサーの温度が変化すると出力が変動する可能性があります。一致した NTC は、検出システムにおける温度依存の影響を補正するために必要な温度基準を提供します。

HVAC と環境センシング

スマート HVAC 機器および環境監視デバイスは、継続的に変化する周囲条件下で動作する場合があります。 NTC 温度補償は、サーモパイルベースの赤外線検知モジュールがより一貫した測定を維持するのに役立ちます。

家庭用電化製品

コンパクトな赤外線検知モジュールは、温度の検出と監視のためにさまざまなスマート家電に使用されています。 NTC は、限られた設置スペース内で温度補償が必要なサーモパイル アセンブリに統合できます。

研究および科学機器

科学および実験室の赤外線測定機器には、制御された再現可能なセンサー性能が必要な場合があります。適切に一致した NTC は、サーモパイルの補償と校正に必要な温度基準を提供できます。

サーモパイル NTC ソリューションに X-Meritan を選ぶ理由?

X-Meritan の利点は、個別のサーミスターを供給することに限定されません。同社は、熱電材料、コアコンポーネント、試験および熱管理ソリューションに取り組んでおり、コンポーネントのカスタマイズのためのより広範な技術基盤を提供しています。

材料とコンポーネントの機能

X-Meritan は、熱電材料および半導体熱管理コンポーネントの経験があり、温度制御およびセンシング関連のプロジェクトに取り組む顧客をサポートしています。

カスタマイズされたコンポーネントの開発

抵抗、B値、寸法、公差については、お客様のサーモパイルアセンブリまたは電子回路の要件に応じてご相談いただけます。

品質管理とテスト

生産およびテストプロセスは、コンポーネントの性能とバッチの一貫性をチェックするために使用され、試作検証とその後の生産のための安定供給をサポートします。

量産前のサンプル検証

顧客は図面、サンプル、または技術要件を提供できます。 X-Meritan は技術的な詳細を伝え、サンプル検証を手配し、確認後に量産を進めることができます。

技術統合サポート

新しいサーモパイル モジュールを開発している顧客向けに、X-Meritan はコンポーネントの選択と技術コミュニケーションに参加して、NTC とセンサーおよび補償システムの適合を支援できます。

よくある質問

赤外線サーモパイルにおける赤外線サーモパイル用の NTC サーミスタの機能は何ですか?

NTC サーミスタは、サーモパイル出力の温度関連の変化を補償するための温度情報を提供します。一般に、主要な赤外線検出器ではなく、温度基準または補償コンポーネントとして使用されます。

なぜ赤外線サーモパイルに温度補償が必要なのでしょうか?

サーモパイルの出力は、センサー パッケージや周囲環境の温度変化の影響を受ける可能性があります。適切な補償がなければ、目標温度が変わらない場合でも、これらの変化により測定値に変動が生じる可能性があります。

NTC はサーモパイル センサーをどのように補償しますか?

NTC は温度が変化すると抵抗が変化します。サーモパイル システムはこの抵抗を読み取り、信号処理回路または補償アルゴリズムで結果として得られる温度情報を使用して、温度関連の出力変動を補正します。

サーモパイルの NTC の抵抗値はどのように選択すればよいですか?

必要な抵抗は、サーモパイル回路、基準温度、補償方法、および予想される動作範囲によって異なります。 NTC は、サーモパイルおよびその信号処理設計とともに選択する必要があります。

B 値はサーモパイルの温度補償に影響しますか?

はい。 B 値は NTC の抵抗と温度の関係を決定するため、補償システムで使用される温度情報に影響を与えます。

NTC抵抗やB値はカスタマイズできますか?

はい。 X-Meritan は、サーモパイル システム要件に応じてカスタマイズされた抵抗と B 値について話し合うことができます。

サーモパイル NTC の寸法はカスタマイズできますか?

はい。寸法と物理的構成は、サーモパイルのハウジング、設置スペース、およびアセンブリの要件に応じて評価できます。

X-Meritan は図面やサンプルに基づいて NTC を開発できますか?

はい。顧客は評価のために図面、サンプル、または技術仕様を提供できます。量産前にサンプル検証が可能です。

このNTCは医療用赤外線体温計に適していますか?

NTC サーミスタは、医療用温度測定機器など、サーモパイルベースの赤外線温度計の温度補償コンポーネントとして使用できます。比抵抗、B 値、許容差、物理的構成はセンサーの設計に応じて選択する必要があります。
