光通信用NTCサーミスタ

X-Meritan は、SFP、QSFP、CFP フォーム ファクターなどの光トランシーバーの温度検知に使用される光通信用 NTC サーミスタを製造しています。これらのコンポーネントはレーザー ダイオードの近くまたは TEC 制御ループ内に配置され、リアルタイムの温度フィードバックを提供します。抵抗値は温度とともに予測どおりに変化するため、制御回路は安定したレーザー動作点を維持できます。

光モジュールの正確な温度監視は便利な機能ではありません。多くの DFB レーザーでは、レーザー波長は摂氏 1 度あたり約 0.1 nm 変化します。数度の温度ドリフトにより、出力が DWDM システムで許容可能なチャネル ウィンドウの外に移動する可能性があります。光通信用の NTC サーミスタは、TEC ドライバーがこのドリフトを修正するために使用するフィードバック信号を提供します。

光モジュールにおける NTC サーミスタの機能

光通信用の NTC サーミスタは通常、レーザー ダイオードと同じサブマウントに接着されるか、TEC のコールド側に取り付けられます。レーザー温度が変化すると、サーミスタ抵抗は R25 値と B 定数によって定義される非線形曲線に従って変化します。制御回路はこの抵抗を測定し、それを温度値に変換し、レーザーを目標温度に戻すために TEC 電流を調整します。

抵抗と温度の関係は、次の標準式に従います。

R(T) = R25 × exp[B × (1/T - 1/298.15) ]

ここで、T はケルビン単位、B は材料定数です。光モジュールのアプリケーションでは、3380 K ～ 3950 K の B25/50 値が一般的です。選択は、予想される動作温度範囲と制御回路に必要な分解能によって異なります。

技術的パラメータ

以下の表に、X-Meritan から入手可能な標準構成を示します。ボリュームプロジェクトではカスタム値が可能です。

すべての値は本番環境で検証されます。抵抗値と B 値の測定値を含む完全なテストレポートをバッチごとに提供できます。

自己発熱に関する重要な注意事項: NTC を流れる測定電流は、サーミスターで消費される電力によってサーミスターの温度が 0.1°C を超えて上昇しないように、十分に低くする必要があります。損失係数が 1.5 mW/°C の 10 kΩ NTC の場合、これは、測定電流が約 120 µA 未満にとどまる必要があることを意味します。これを超えると、サーミスタが実際のレーザー温度よりも高い温度を読み取ることになり、制御ループが過熱する可能性があります。

物理設計と実装

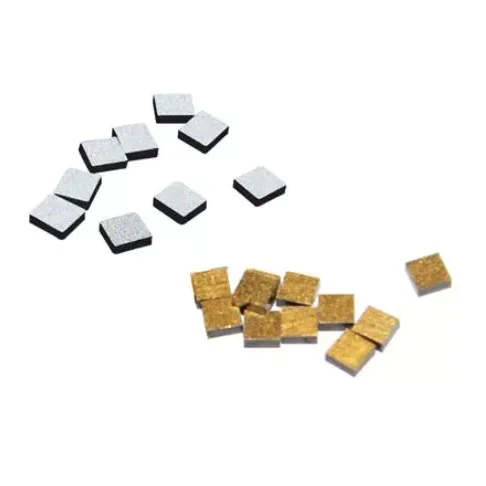

X-Meritan は、セラミック サブマウントへのワイヤ ボンディングやはんだ付けに適した、Au または Ag 電極を備えたベアチップ形式の光通信用 NTC サーミスタを提供しています。チップの寸法は通常、0.5 mm × 0.5 mm ～ 1.0 mm × 1.0 mm の範囲で、厚さは 0.2 mm ～ 0.5 mm です。この小さな設置面積により、光路を妨げることなくレーザーダイオードに直接隣接して配置することができます。

事前に実装されたコンポーネントを希望するお客様は、リード線を備えた小さなアルミナまたは窒化アルミニウムのキャリア上にチップを組み立てることができます。このバージョンは手動組立ラインでの取り扱いが容易で、接着プロセスが簡素化されています。

電極表面は、Au ワイヤボンディングまたは PbSn/AuSn はんだ付け用に設計されています。特定のメタライゼーションは、お客様の組み立てプロセスに基づいて選択されます。各電極タイプの推奨接合パラメータを記載したデータシートを提供します。

応答時間と熱結合

ベアチップ NTC の熱時定数は、熱接着剤またははんだの薄い層で取り付けた場合、通常 1 秒未満です。マウントなしの静止空気では、時定数は高くなります。光モジュールの用途では、NTC をレーザー ダイオードまたは TEC コールド プレートと同じ表面に熱的に結合する必要があります。接着剤のラインやエアギャップが厚いと応答が遅くなり、センサーとレーザーの間に温度オフセットが生じます。

熱伝導性接着剤またははんだプリフォームを使用して NTC チップを取り付けることをお勧めします。接着層の厚さは 25 μm 未満に制御する必要があります。これにより、NTC は最小限の遅延でレーザー温度を追跡することが保証されます。これは、10 Hz を超える更新レートで動作する TEC 制御ループにとって重要です。

安定性と長期ドリフト

光通信用の NTC サーミスタは、特に高温で動作させた場合、時間の経過とともに小さな抵抗ドリフトを示すことがあります。当社の材料配合と電極パッシベーションにより、このドリフトは、通常 10 年の耐用年数にわたって光モジュールの性能に影響を与えないレベルまで低減されます。以下の表は、内部信頼性テストに基づいて、さまざまな保管条件下で予想されるドリフトを示しています。

これらの値は加速テストに基づいており、保証するものではありません。実際のドリフトは、取り付け応力、湿度、動作電流によって異なります。適格なプロジェクトについては、詳細な信頼性レポートを提供できます。

製造と品質管理

NTC チップは、セラミック加工技術を使用して当社独自の施設で製造されています。製造フローには、粉末の準備、テープキャスティング、電極印刷、焼結、ダイシング、最終的な電気テストが含まれます。材料組成を自社で管理しており、B値や抵抗特性の調整が可能です。

各バッチは以下についてテストされます。

●精密恒温槽を使用した25℃での耐性です。

●B値は25℃と50℃での抵抗測定から算出

●拡大による目視検査

●絶縁抵抗

● お客様のご要望に応じたオプションの熱サイクル

テストデータはアーカイブされ、出荷ごとに利用できるようになります。お客様独自の受入検査手続きもサポートいたします。

セレクションガイド

光モジュールに適した NTC サーミスタを選択するには、次の要素を考慮してください。

1. R25値

一般的な値は 10 kΩ と 100 kΩ です。抵抗値が低いとより多くの測定電流が流れますが、ノイズの影響を受けにくくなります。抵抗値が大きいほど、単純な ADC 回路を使用して測定するのが簡単になります。多くの場合、選択はモジュールで使用される TEC コントローラー IC によって決まります。多くのレーザー ドライバーおよび TEC コントローラー チップは、特定の NTC 抵抗範囲 (通常は 10 kΩ または 50 kΩ) に合わせて最適化されています。

2.B値

B 値は、1 度あたりの抵抗の変化量を決定します。 B 値が高くなると、1 度あたりの抵抗変化が大きくなり、温度分解能が向上します。ただし、B 値が非常に高いということは、低温では抵抗が非常に高くなり、測定回路の入力範囲を超える可能性があることも意味します。 B25/50 = 3435 K は、-10°C ～ +75°C で動作する光モジュールの一般的な妥協点です。

3. 公差

抵抗許容差と B 値許容差は、温度測定精度に直接影響します。 ±1% の抵抗許容差と ±1% の B 値許容差を組み合わせると、25°C で約 ±0.3°C の初期温度誤差が生じます。波長安定性が ±0.01 nm 以内でなければならない DWDM アプリケーションの場合、この誤差は大きすぎる可能性があります。モジュール ファームウェアの校正ステップで初期許容差を補正できますが、動作範囲全体にわたって校正が有効なままとなるように、許容差は十分に厳しくする必要があります。

4. パッケージングと接着

NTC は、光モジュール内の利用可能なスペース内に収まる必要があります。ベアチップは設置面積が最小ですが、ワイヤボンディングまたはダイアタッチ装置が必要です。セラミックキャリア上にチップが事前に取り付けられているため、組み立てが簡素化されますが、高さが高くなります。当社は両方のオプションを提供し、お客様の生産ラインに最適な選択についてアドバイスします。

5. 自己発熱

測定電流は低く保つ必要があります。損失係数が 1.5 mW/°C の 10 kΩ NTC の場合、0.1 °C の自己発熱の最大測定電流は約 120 µA です。 TEC コントローラーがより高い電流を使用する場合は、より低い抵抗の NTC またはより高い誘電正接を備えたより大きなチップを検討してください。

どのパラメータを選択すればよいかわからない場合は、TEC コントローラの部品番号と目標温度範囲を入力してください。互換性のある NTC 構成をお勧めします。

代表的な用途

SFP および QSFP 光トランシーバー

NTC サーミスタはモジュール内でレーザー温度を監視するために使用されます。信号は TEC コントローラーに入力され、レーザーを固定温度 (通常はレーザーの設計に応じて 25 °C または 45 °C) に維持します。

DWDM とコヒーレント モジュール

線幅が狭く、波長が安定したレーザーの場合、NTC の精度が重要です。制御ループは、波長を指定されたチャネル グリッド内に維持するために、温度を ±0.1°C 以内に維持する必要があります。

レーザーダイオードサブマウント

ベア レーザー ダイオード パッケージでは、NTC はレーザー チップと同じサブマウントに接着されます。これにより、熱質量を追加することなく、直接温度検出が可能になります。

通信基地局および屋外機器

NTC サーミスタは、周囲温度の変動が大きい屋外の光アンプやトランシーバの温度監視回路にも使用されます。

よくある質問

Q：R25とB値の違いは何ですか？

A：R25は25℃における抵抗値です。 B 値は、抵抗が温度とともにどのように変化するかを表します。他の温度での抵抗を計算するには、両方のパラメーターが必要です。 B 値が高いほど、特定の温度変化に対して抵抗がより大きく変化することを意味します。

Q: ファームウェアで抵抗を温度に変換するにはどうすればよいですか?

A: 最も簡単な方法は、Steinhart-Hart 方程式または簡略化された B 方程式を使用して、R25 と B の値から生成されたルックアップ テーブルを使用することです。多くの TEC コントローラー IC には変換アルゴリズムが組み込まれています。特定の NTC の係数テーブルを提供できます。

Q: ±5% 許容誤差の NTC を DWDM モジュールで使用できますか?

A: それは校正手順によって異なります。 ±5% の抵抗許容差と ±1% の B 許容差を組み合わせると、校正前の温度誤差は ±1°C を超えます。生産ラインが既知の温度で 1 回限りの校正を実行すると、初期オフセットを除去できます。ただし、B 許容値は依然として勾配の精度に影響します。 DWDM の場合、少なくとも ±1% の抵抗と ±0.5% の B 値を推奨します。

Q: 測定電流がわずか数百マイクロアンペアである場合、なぜ自己発熱が問題になるのですか?

A: たとえ小さな電流であっても、サーミスタが周囲の温度を超えて加熱される可能性があります。 10 kΩ NTC に 100 μA の電流が流れると、0.1 mW が消費されます。損失係数が 1.5 mW/°C の場合、これにより 0.067°C の温度上昇が生じます。厳密に制御されたレーザー モジュールでは、そのオフセットが大きくなる可能性があります。測定回路では実用的な最低電流を使用する必要があります。

Q: カスタムの B 値または抵抗値は提供されますか?

A: はい。材料組成を調整して 3000 K ～ 4500 K の範囲のカスタム B 値を達成することができ、厳しい公差で特定の抵抗値をスクリーニングすることができます。最低注文数量が適用されます。

Q: NTC をレーザーチップに直接取り付けることはできますか?

A: 通常はそうではありません。 NTC は、レーザー面ではなく、サブマウントまたは TEC コールド側に取り付けられます。レーザーチップと直接接触すると、電気的問題や熱質量の問題が発生する可能性があります。 NTC をレーザーのできるだけ近くに、ただし電気的に絶縁して取り付けることをお勧めします。

連絡先とエンジニアリングサポート

サンプルまたは詳細な推奨事項をリクエストするには、次の情報を提供してください。

●TECコントローラー品番または測定電流

● 目標レーザー温度

● 必要な温度精度

● NTC に使用可能なスペース

●組立方法（ワイヤーボンディング、はんだ付け、エポキシ）

● 年間予想量

1 営業日以内に返信し、評価用のサンプルを提供することができます。
