TCB-SA マイクロTEC用温度調節器

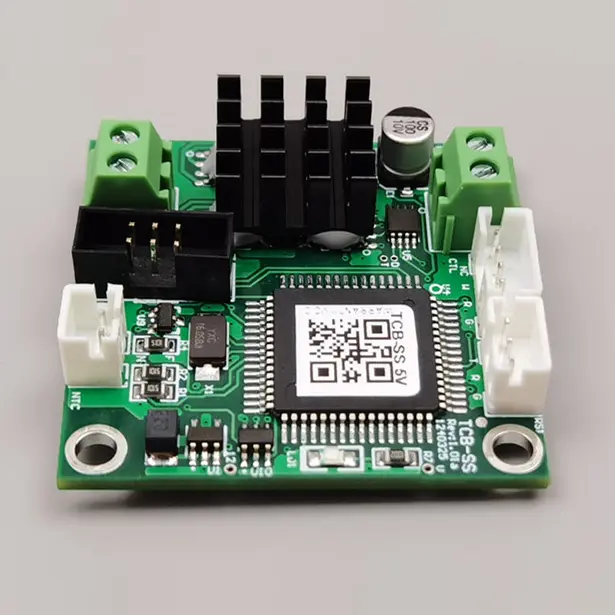

X-Meritan は、フォトニクスおよびマイクロエレクトロニクス パッケージングの厳しい冷却ニーズに対応するために、Micro TEC 用のコンパクトな TCB-SA 温度コントローラーを提供しています。ハイエンドの専用 TEC 管理 IC を中心に構築されたこのボードは、断続的なパルスではなく DC 駆動の電流を供給し、完全にリップルのない熱環境を作り出します。 10kΩ NTC サーミスタとネイティブに接続するように設計された TCB-SA は、-20℃ ～ +100℃ の広い制御範囲にわたって、0.01℃ の精度で目標温度を維持します。

熱制御の課題を解決

従来の PWM (パルス幅変調) コントローラーでは、積極的な電圧スイッチングが導入され、超小型 TEC 素子に熱サイクル疲労、電気ノイズ、微小破壊が発生します。マイクロ TEC 用 TCB-SA 温度コントローラーは、根本的に異なるエンジニアリング アプローチを採用し、1 度以下の安定性を確保しながら繊細なマイクロクーラーを保護します。

継続的な DC 電流供給: クリーンな継続的な電力を micro-TEC に供給します。これにより、熱勾配が平滑化され、高感度の光検出器の高周波ノイズが除去され、TEC の動作寿命が大幅に延長されます。

マイクロ熱質量の最適化: オンボード PID アルゴリズムは、微小な熱負荷における迅速な熱応答向けに明示的に調整されており、設定値の高速上昇中の重大な温度オーバーシュートを防ぎます。

証明されたレーザーグレードの信頼性: 高密度光トランシーバーと産業用レーザーダイオードにわたってフィールドテストされ、数百万時間の動作時間を通じて一貫したキャリブレーションを維持します。

薄型設置面積: コンパクトなフォームファクターにより、光学サブアセンブリに隣接して直接取り付けることができ、信号リード長とセンサーループ遅延を最小限に抑えます。

技術仕様

対象アプリケーション

• レーザーダイオードの安定化 ファイバーレーザー、ポンプレーザー、ガスセンシングレーザーダイオードの波長ドリフトと光パワー変動を防ぎます。

• 高精度光学センサー フォトダイオード アレイ、分光計、APD を安定させ、低信号光環境における暗電流と熱ノイズを最小限に抑えます。

• 半導体と量子の研究 1度未満の精度が必要な、スペースに制約のある実験室用テスト治具内にマイクロスケールのスポット冷却を提供します。

製造上の利点

専用の社内製造: SMT コンポーネントの配置から最終的な熱試験までの直接監視により、ユニット間の一貫性が保証されます。

アプリケーション エンジニアリング サポート: 当社のチームは、熱ループ モデリング、センサー配置の最適化、カスタム セットポイント プログラミングを直接支援します。

高効率アーキテクチャ: 90% 以上の電力変換効率を実現し、密閉された顧客エンクロージャ内の内部ボードの発熱を最小限に抑えます。

よくある質問

標準の PWM スイッチングと比較して、マイクロ TEC にとって継続的な電力供給が重要なのはなぜですか?

マイクロスケールの TEC は、素子の断面が非常に薄いです。 PWM 電力は、半導体カップルをホットとコールドの間で急速にサイクルさせ、CTE (熱膨張係数) の不一致ストレスを引き起こし、時間の経過とともに接合部を劣化させます。 TCB-SA の連続 DC ドライブは、機械的なサイクリング疲労を完全に排除します。

Micro TEC 用 TCB-SA 温度コントローラーを出荷前に特定の設定値に合わせて事前構成することはできますか?

はい。工場出荷時のデフォルトの目標は 25℃ ですが、X-Meritan は光学パッケージの要件に応じて、生産中にカスタマイズされたデフォルトの温度設定値をファームウェアにフラッシュできます。

このボードに最適な温度センサーはどれですか?

このボードは標準の 10kΩ NTC サーミスタ (B 値 = 3950) 用に工場で校正されており、−20°C ～ +100°C の制御範囲全体で迅速な熱応答と高感度を実現します。

このコントローラーは双方向の加熱と冷却をサポートしていますか?

はい。専用のドライバ IC は電流方向をネイティブに管理してアクティブな冷却と加熱の両方を提供し、周囲温度の変動に関係なく設定値の安定性を ±0.01∘C 以内に保ちます。
