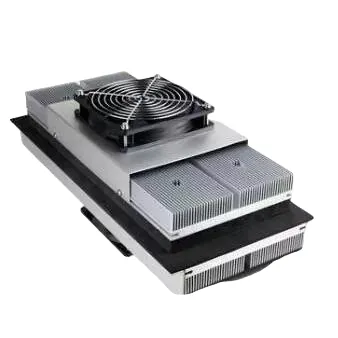

直接空気熱電クーラー アセンブリ

X-Meritan は、コンパクトな産業用エンクロージャや敏感な機器の熱ボトルネックを解決するために、特殊な直接空気熱電クーラー アセンブリを製造しています。このソリューションは、高性能ペルチェ モジュール、カスタム コールド プレート、ヒートシンク、ファンを単一のソリッドステート サブアセンブリに統合し、有機接着剤や流体ループを使用せずに直接スポット冷却を実現します。レーザー ダイオード、医療診断ツール、通信電子機器を機械的振動、過熱、性能低下から保護します。

仕組み?

直接空気熱電クーラー アセンブリは、ペルチェ効果を使用してターゲットの取り付け表面から熱を奪い、周囲の環境に放散します。

熱経路:

対象熱源 → コールドサイドプレート/ヒートシンク → TECモジュール → ホットサイドラジエーター → 排気ファン → 周囲空気

DC 電力が印加されると、コールド プレートで吸収された熱が半導体素子を通ってホット側ラジエーターに移動します。ホット側ファンは継続的に廃熱を周囲空気に排出し、オプションのコールド側ファンは筐体内の冷気を循環させます。全体的な性能は、熱負荷 (Qmax)、目標温度差 (ΔTmax)、入力電流 (Imax)、および周囲のヒートシンク効率によって決まります。

主な特長

表面から空気への直接熱伝達: 低温側の取り付け表面から熱を直接吸収し、強制対流ヒートシンクを介して周囲の空気に排出します。

ソリッドステートの信頼性: コンプレッサー、冷媒ループ、可動機械部品 (ファンを除く) を排除し、静かで振動のない動作を実現します。

迅速な熱応答: 入力 DC 電流を調整することで、瞬間的な加熱/冷却の切り替えと細かい温度調整が可能になります。

不活性環境での組み立て: 真空はんだ付けと不活性雰囲気でのパッケージングにより、内部酸化、ガス放出、熱劣化を防ぎます。

コンパクトで堅牢な設置面積: スペースに制約のあるハウジング、屋外の通信キャビネット、ポータブル診断ユニットに簡単に統合できます。

オーダーメイド設計: コールドプレートの形状、ファン構成、動作電圧、熱容量は特定のエンクロージャ設計に適合します。

主な対象アプリケーション

精密電子エンクロージャ 密閉されたハウジング内の熱過負荷から高感度の制御電子機器、電源、オートメーション モジュールを保護します。

医療診断機器 直接空気熱電クーラー アセンブリは、臨床分析装置、医療画像コンポーネント、温度に敏感な試薬に安定した振動のない熱制御を提供します。

光学およびレーザー システム 高出力レーザー ダイオードと光センサーの温度を一定に維持し、波長ドリフトと信号歪みを排除します。

通信ハードウェア コンプレッサーのメンテナンスが現実的ではない、離れた屋外の通信キャビネットや基地局の継続的な冷却を確保します。

カスタマイズオプション

1. 冷却能力 (Qmax): ターゲットの熱負荷に適合するように設計されたシングルステージまたはマルチステージ TEC 構成。

2. コールド プレート インターフェイス: カスタムの取り付け穴パターン、表面の平坦性仕様、および直接取り付けコールド ブロックの寸法。

3. 空気側放熱: カスタム ヒートシンク押出プロファイル、ヒート パイプ統合、および高 CFM/防水ファンの選択。

4. 電気パラメータ: カスタマイズされた動作電圧 (12V、24V、48V DC)、最大電流制限 (Imax)、および統合されたサーミスター/NTC センサー。

5. 環境保護: オプションの IP 定格ファン、絶縁保護コーティング、過酷な屋外環境向けの防食表面処理。

X-メリタンを選ぶ理由

社内製造管理：半導体検査から最終組立、真空はんだ付け、気密封止まで一貫して管理。

厳格な品質基準: アセンブリの 100% が厳格な AC 抵抗 (Rac)、熱伝導率、ゼーベック係数テストを受けています。

高度な材料の相乗効果: 社内の高強度押出熱電材料を採用し、優れた熱効率と長い動作寿命を実現します。

プロトタイプから量産まで: 初期の熱シミュレーションと CAD レイアウトから量産までの完全な技術サポート。

よくある質問

直接空気熱電クーラー アセンブリとは何ですか?

これは、ペルチェ モジュールを使用して固体表面またはコールド プレートから熱を直接引き出し、空冷ヒートシンクとファンを使用して周囲の空気に熱を排出するソリッドステート熱管理ユニットです。

液体から空冷ではなく直接空冷を選択する必要があるのはどのような場合ですか?

熱源をコールド プレートに直接取り付けることができる場合、または液体ループ、ポンプ、チューブの取り付けがスペース、重量、またはメンテナンスの制約により現実的でない場合には、直接空気アセンブリが最適です。

このアセンブリは冷却と加熱の両方を提供できますか?

はい。印加される DC 電流の極性を反転することにより、熱電モジュールは熱流の方向を反転させ、アクティブな加熱と冷却の間のシームレスな切り替えを可能にします。

カスタム アセンブリ設計を評価するにはどのようなパラメータが必要ですか?

最適な構成を決定するには、目標の熱負荷 (Qc)、必要な温度差 (ΔT)、最大周囲温度、利用可能な設置スペース/CAD の制約、および推奨 DC 電圧を提供します。
