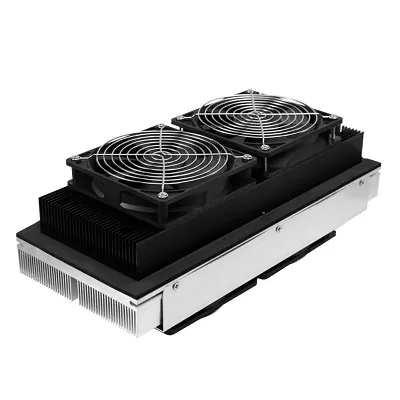

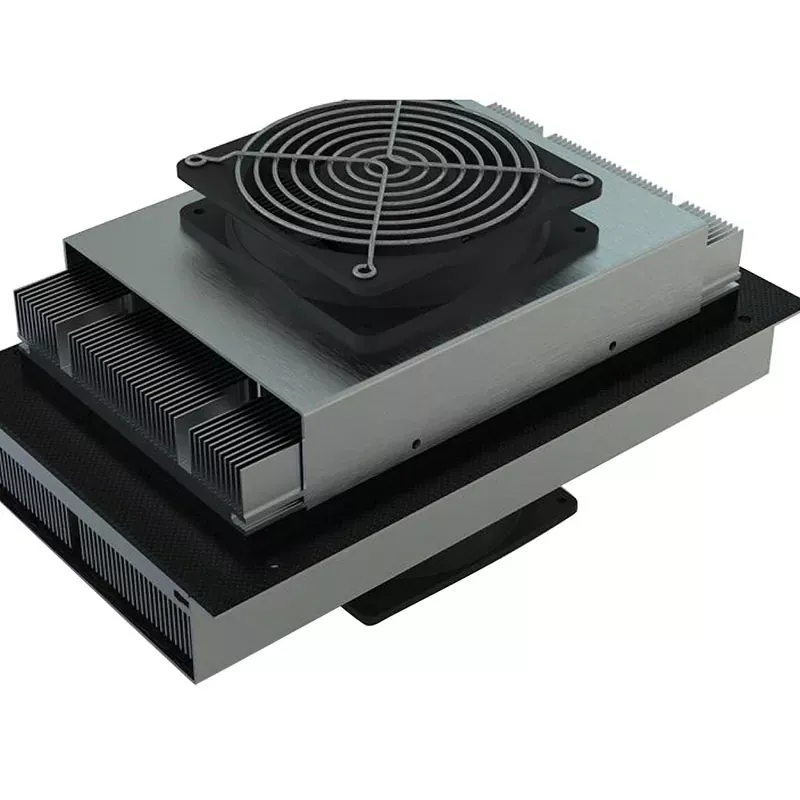

空対空熱電クーラー アセンブリ

X-meritan 空対空熱電クーラー アセンブリは、コンパクトで高度に統合されたソリッドステート熱管理ソリューションを提供します。従来のコンプレッサー、冷媒ライン、複雑な液体循環ループを排除することで、これらのアセンブリは直接空気側熱交換器と信頼性の高い半導体熱電モジュールを利用して効果的な熱交換を促進し、漏れのリスクを防ぎながら機器のアーキテクチャを大幅に合理化します。

X-meritan の垂直統合機能 (原材料の熱電材料やコア コンポーネントの開発からシステム レベルの熱設計に至るまで) を活用して、すべてのアセンブリで 100% モジュール検証、AC 抵抗テスト、および厳格な温度サイクル ストレス テストが実施され、長期安定性と高い信頼性が保証されます。

製品の特徴

コンプレッサー不要のソリッドステート冷却

空対空熱電クーラー アセンブリは、半導体熱電モジュールを使用して、DC 電源入力を通じて温度差を生み出します。この冷却システムにはコンプレッサーや従来の冷媒回路は必要ありません。

コンパクトな組立構造

冷却コンポーネントは、別個の冷却ユニットに依存するのではなく、コンパクトなアセンブリに統合されています。この構造により、電子機器、計器、密閉システムの内部または周囲に必要な設置スペースを削減できます。

機械的外乱が少ない

コンプレッサーやその他の大型の機械的冷却機構がないため、アセンブリは動作中に発生する機械的振動を最小限に抑えます。

1 つのアセンブリで冷却と加熱を実現

熱電モジュールは、DC 電流の方向を反転することで冷却と加熱を切り替えることができます。したがって、基本的な双方向温度制御用に別個の加熱要素を追加することなく、1 つの熱管理アセンブリでさまざまな動作条件にわたる温度調整をサポートできます。

正確な温度調節

熱電効果は電気入力の変化に直接応答し、制御システムを通じて熱出力を調整できるようになります。温度フィードバックを備えた構成は、装置が制御された再現可能な温度条件を必要とする場合に使用できます。

液体冷却回路なし

空対空熱電クーラー アセンブリは、空気側熱交換器を通じて熱を伝達し、液体循環ループを必要としません。これにより、冷却アーキテクチャから冷媒配管、ポンプ、リザーバ、および関連する液体ループ接続が不要になります。

幅広い動作温度機能

このアセンブリは、-40°C ～ +85°C の広い温度範囲で動作する機器向けに構成できます。コンポーネントの選択とアセンブリ構成は、予想される環境および機器の動作条件に適合させることができます。

さまざまな機器設計に合わせて構成可能

X-Meritan は、必要な冷却能力、電圧、電流、寸法、エアフロー、温度制御精度、および取り付け要件に従ってアセンブリを構成できます。これにより、熱管理ユニットを対象機器の機械的および電気的制約に適合させることができます。

製品パラメータ

空対空 TEC と液体ベースの冷却

液冷ループを必要としないアプリケーションの場合、空気側 TEC 構成によりシステム統合が簡素化されます。

適切なアーキテクチャは、冷却能力、熱流束、周囲条件、利用可能なスペース、空気の流れ、および機器の設計によって異なります。

代表的な機器用途

電子筐体および通信機器

空対空熱電クーラー アセンブリは、屋外キャビネット、通信機器、電子筐体内に蓄積された熱を除去できます。コールド側の空気循環によりエンクロージャ全体に冷却が分散され、ホット側は収集された熱を周囲環境に排出します。

実験室および研究機器

安定した温度と低い機械的外乱を必要とする実験装置の場合、ソリッドステート熱電冷却によりコンプレッサーの振動と冷媒循環が回避されます。アセンブリは、分析および研究機器の熱要件に合わせて構成できます。

医療および診断機器

診断および医療機器の温度に敏感なコンポーネントは、制御された熱条件を必要とする場合があります。空対空 TEC 構成は、機器に液体回路を導入することなく、局所的な冷却または加熱を提供できます。

半導体・光学機器

半導体処理、検査、レーザー、光学機器には、温度によって性能が変化するコンポーネントが含まれている場合があります。 TEC ベースの空気側熱管理は、制御された熱除去と温度安定性が必要な場合に使用できます。

産業用特殊機器

産業用制御システム、検査装置、およびさまざまな環境条件下で動作するその他の機械は、このアセンブリを使用して、定義された動作温度を維持しながら内部の熱蓄積を管理できます。

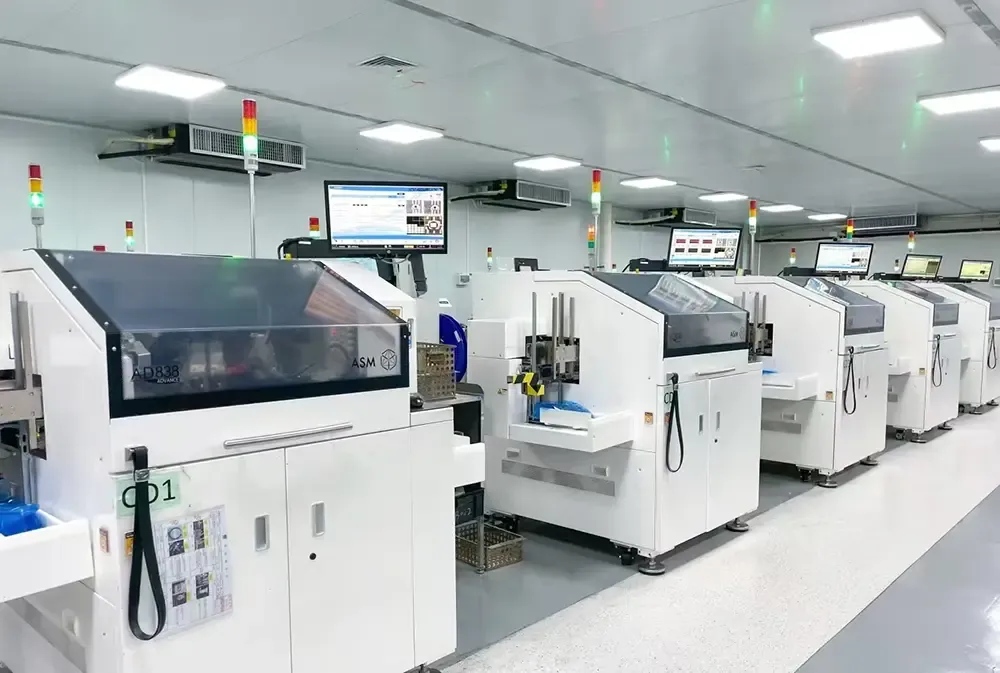

製造およびテストのプロセス

100% モジュール検証

すべての空対空熱電クーラー アセンブリ モジュールは、組み立て前に電気抵抗率、熱伝導率、ゼーベック係数がテストされます。テストでは、モジュールが完成した冷却システムに入る前に、電気的または熱的な逸脱を特定します。

材料の検証

熱電半導体材料は、一貫した電気的および熱的特性について評価されます。性能指数測定は、材料およびモジュールの性能検証の一部として使用されます。

はんだ接合部の完全性

AC 抵抗テストは、熱電モジュールの内部電気接続を検証するために実行されます。このテストは、はんだ接合の欠陥に関連する異常な抵抗を特定することを目的としています。

モジュールの完全性制御

欠陥のある熱電モジュールまたは非アクティブな熱電モジュールは、統合前に検査されます。モジュールに障害が発生すると、非効率な熱経路が形成され、アセンブリ全体の温度差が減少する可能性があります。

最終組み立てテスト

完成したアセンブリは、指定された動作範囲にわたる温度サイクルなどの性能およびストレス テストを受けます。テストでは、繰り返しの温度変化下で完成したアセンブリの機械的および熱的完全性を評価します。

X-メリタンを選ぶ理由

X-Meritan は、熱電材料、コア コンポーネントの開発、熱管理設計、システム レベルの選択にわたって機能します。この垂直機能により、冷却アセンブリを TEC 材料およびモジュール レベルから空気側の熱アーキテクチャに至るまで評価できます。

同社は、光ファイバー通信、産業および医療機器、自動車エレクトロニクス、家庭用電化製品、研究機関でのアプリケーションにサービスを提供しています。その技術範囲は、熱電​​材料の開発、コンポーネントのカスタマイズ、放熱ソリューションの設計、選択のサポートをカバーします。

よくある質問

空対空熱電冷却器アセンブリとは何ですか?

これは、熱電モジュールを使用してある気流から別の気流に熱を伝達するソリッドステート熱管理アセンブリです。熱交換器とファンは、低温側と高温側で必要な空気循環を提供します。

空対空熱電クーラー アセンブリは冷却と加熱の両方を提供できますか?

はい。熱電モジュールの DC 電流の方向を反転すると、熱伝達の方向が反転し、アセンブリで冷却または加熱のいずれかを行うことができます。

必要な冷却能力はどのように選択すればよいですか?

機器の連続熱負荷とピーク熱負荷から始めて、周囲温度、目標温度、空気流量、利用可能なホットサイド熱除去能力を考慮します。アセンブリを選択する際には、これらの条件を合わせて評価する必要があります。

寸法はカスタマイズできますか?

はい。寸法、エアフロー構成、取り付け構造、電気要件、およびその他のアセンブリ特性は、機器の設計に従って開発できます。

TEC アセンブリの見積もりにはどのような情報が必要ですか?

必要な冷却能力、周囲温度、目標温度、利用可能な設置スペース、DC 電源、エアフロー条件、動作環境、および温度制御要件を提供します。これらのパラメータを使用すると、アセンブリ構成を実際のアプリケーションに対して評価できます。

空対空 TEC アセンブリは高い熱負荷に適していますか?

適合性は、実際の熱負荷、周囲温度、必要な温度差、空気の流れ、利用可能な熱遮断によって異なります。空気側 TEC 構成の実際の容量を超えるアプリケーションは、代替の熱管理アーキテクチャに対して評価する必要があります。
