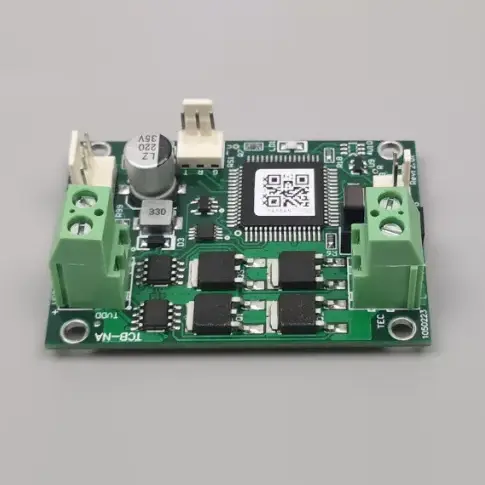

標準クーラー用温度調節器 TCB-NA

標準クーラー用 X-Meritan TCB-NA 温度コントローラーは、標準熱電クーラー (TEC) 用の温度制御モジュールで、冷却と加熱の両方をサポートします。 ±0.1°Cの温度制御精度、0～10AのTEC電流、-20°C～+100°Cの制御範囲を提供します。

標準 ASCII シリアル インターフェイス、10K NTC 温度検知、コンパクトな 60 × 42 × 26.5mm 構造を備えた TCB-NA は、産業用および商業用の熱管理システムに簡単に統合できるように設計されています。

技術仕様

NTC B 値はカスタマイズできます。 B 値が異なると絶対温度測定に影響しますが、基本的な制御精度は変わりません。

制御機能

加熱と冷却

コントローラーは NTC センサーを通じて温度を測定し、設定値に従って TEC 方向を調整します。これにより、別個の制御ハードウェアを使用せずに、同じモジュールで加熱と冷却の両方を提供できるようになります。

ON/OFF制御

ON/OFF 制御方式は、レーザー ダイオードや実験装置などの標準的な TEC アプリケーションで安定した温度を維持できるように設計されています。

シリアルインターフェース

温度設定とリアルタイム監視は、ASCII シリアル プロトコルを通じて管理できます。 Windows ハイパーターミナルなどの一般的なシリアル ツールは、セットアップやテスト中に使用できます。

専用のアラームおよび「準備完了」信号は動作ステータスのフィードバックを提供し、TEC シャットダウン入力によりホスト システムは必要に応じて TEC 動作を無効にすることができます。

パワーマッチング

TEC電圧

標準クーラー用 TCB-NA 温度コントローラーには内部出力電圧制限がないため、電圧マッチングが重要です。供給電圧は、接続された TEC の定格電圧を超えてはなりません。

たとえば、12V TEC を使用する場合は、それに応じてシステム電源を選択する必要があります。

電力リップル

コントローラのスイッチング動作により、接続されたスイッチング電源のリップルが増加する場合があります。システムに電気ノイズや EMI に敏感な他のボードが含まれている場合は、コントローラー用に別の電源を供給することが望ましい場合があります。

温度性能

センサー範囲

接続された 10K NTC は、-30°C ～ +147°C の指定された測定範囲をサポートし、アクティブな温度制御は -20°C ～ +100°C に指定されます。

正確さ

規定温度制御精度、設定温度精度はともに±0.1℃です。実際のシステムのパフォーマンスは、NTC 許容差、センサーの配置、熱接触、TEC 特性、熱放散、周囲条件によっても影響を受ける可能性があります。

For applications requiring strict temperature stability, testing should be performed with the final TEC, sensor, load, and mechanical structure.

応用分野

レーザーダイオード

コントローラは、温度が動作パフォーマンスに直接影響するレーザー ダイオード システムの安定した熱環境を維持できます。

実験装置

安定した温度制御による標準的な熱電加熱および冷却を必要とする実験器具に適しています。

産業システム

産業用機器では、コンパクトな設置、シリアル通信、コスト効率が重要な汎用 TEC 制御にこのモジュールを使用できます。

スマートアプライアンス

コスト重視のアーキテクチャにより、このコントローラーはスマート アプライアンスの製造や、標準的な温度制御を必要とするその他の大量用途に適しています。

TCB-NA または TCB-NE?

TCB-NA は、プロジェクトが標準的な温度管理とコスト効率を優先する場合に適しています。より高度なエネルギー管理やより高度な温度制御機能が必要なアプリケーションには、TCB-NE シリーズの方が適している可能性があります。

選択は、TEC の電圧、電流、目標温度、制御要件、効率、およびシステム アーキテクチャに基づいて行う必要があります。

調達要件

ご注文前に、TECの定格電圧、最大電流、電源電圧、目標温度、要求精度、NTC仕様、通信要件、動作環境をご確認ください。

X-Meritan は中国で自社工場を運営し、PCB の組み立てと最終校正を行っています。同社のエンジニアリング チームは、TEC 電圧マッチング、電源リップル管理、構成要件に関する技術サポートを提供できます。標準部品在庫と海外物流でOEM・大量調達をサポートします。

インストールに関する注意事項

電源は TEC 定格と互換性がある必要があります。標準クーラー用 TCB-NA 温度コントローラーには内部出力電圧制限がないため、TEC 電圧を超えるとコンポーネントの過負荷が発生する可能性があります。

0 ～ 10A の電流仕様は、TEC、配線、コネクタ、電源と合わせて評価する必要があります。熱電システム全体には適切な熱放散も必要です。

他の敏感な電子機器を同じスイッチング電源に接続する場合は、最終的なシステム統合の前にリップルと EMI 性能をチェックしてください。

よくある質問

What TEC voltage can the TCB-NA support?

コントローラーは 5V ～ 27V の TEC 電圧をサポートします。 TEC 電圧はボードの電源電圧以上である必要があります。 TCB-NA には内部出力電圧制限がないため、電源は TEC の定格電圧を超えてはなりません。

最大TEC電流はどれくらいですか?

標準クーラー用 TCB-NA 温度コントローラーは、0 ～ 10A の TEC 電流範囲をサポートします。実際の動作電流は、TEC 定格、熱負荷、配線、コネクタ、電源容量に応じて選択してください。

コントローラーは加熱と冷却の両方を提供できますか?

はい。双方向制御アーキテクチャにより、TEC は加熱モードと冷却モードの両方で動作できるため、周囲条件が変化しても目標温度を維持できます。

コントローラーにはどのような温度センサーが使用されていますか?

標準構成では、デフォルトの B 値が 3950 の 10K NTC が使用されます。B 値は、アプリケーションの要件に応じてカスタマイズできます。指定された測定範囲は -30°C ～ +147°C、制御範囲は -20°C ～ +100°C です。

TCB-NA はどのように制御または監視できますか?

コントローラーは、温度設定とリアルタイム監視に標準の ASCII シリアル インターフェイスを使用します。また、アラームと「準備完了」ステータス信号、およびホスト制御システムと統合するための TEC シャットダウン入力も提供します。
