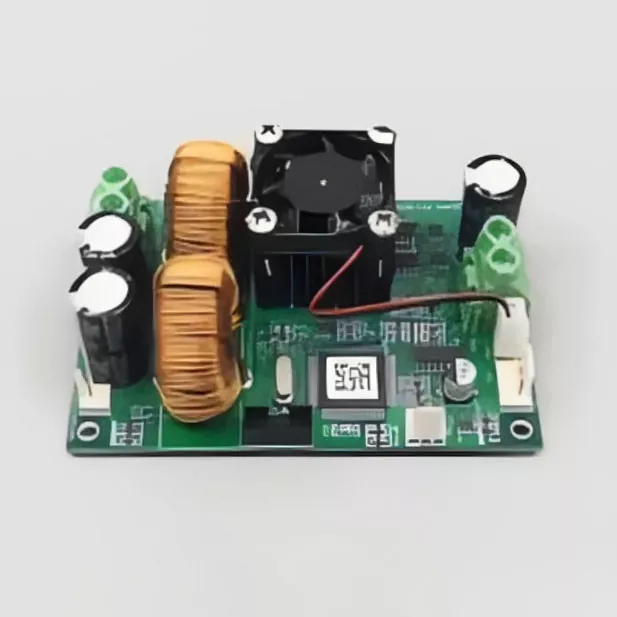

PID温度調節器

X-Meritan は、産業用加熱および冷却システムで使用される PID 温度コントローラーを製造しています。これらのデバイスはセンサーから温度信号を読み取り、それを設定値と比較し、プロセス温度を安定に保つために出力を調整します。一般的な用途には、プラスチック押出成形、包装機械、実験室炉、食品加工ラインなどがあります。

コントローラーは独立した加熱装置ではありません。リレー、ソリッドステート リレー (SSR)、またはアナログ出力を駆動する制御信号を提供します。実際の加熱または冷却は、カートリッジ ヒーター、バンド ヒーター、冷却バルブなどの外部要素によって実行されます。

PID制御の仕組み

PID は、比例、積分、微分を表します。コントローラーは設定値と実際の温度の差を継続的に測定します。 This difference is called the error.

比例項は、現在の誤差に比例した出力を生成します。積分項は過去の誤差を蓄積し、定常状態のオフセットを補正します。微分項は変化率に応答し、オーバーシュートの削減に役立ちます。

実際には、ユーザーまたはコントローラの自動調整機能は、比例帯、積分時間、微分時間の 3 つのパラメータを設定します。正しいチューニングが不可欠です。 PID ループの調整が不十分だと、発振したり、応答が遅くなります。 ON-OFF 制御はより簡単で、プロセスが温度変動を許容する場合に使用されます。

技術的パラメータ

すべての仕様は最終テストで検証されます。各ユニットには校正証明書を提供できます。

入力および出力のオプション

コントローラーは温度センサーと負荷スイッチングデバイスに適合する必要があります。以下の表は、一般的な組み合わせをまとめたものです。

入力タイプとセンサーが一致しないと、誤った測定値が発生します。出力と負荷スイッチングデバイスの間の不一致は、制御の失敗やコンポーネントの損傷を引き起こします。

PID と ON-OFF 制御

ON-OFF 制御により、温度が設定値を下回ると出力が完全にオンになり、温度が設定値とヒステリシス帯域を加えた値を上回ると完全にオフになります。この方法はシンプルで、温度変動が許容される大きな熱質量を持つシステムに有効です。

PID 制御は出力を連続的にまたは急速に変調します。振動を最小限に抑えて温度を設定値近くに維持します。 PID は、実験室用インキュベーター、射出成形ノズル、レーザー ダイオードの温度制御など、厳しい温度耐性が必要なプロセスに必要です。

X-Meritan コントローラーの自動調整機能は、制御された外乱を導入し、プロセス応答を測定することにより、初期 PID パラメーターを計算します。自動調整後も、最適なパフォーマンスを得るには手動による微調整が必​​要になることがよくあります。

設置と配線に関する考慮事項

現場での故障の最も一般的な原因は、誤った配線です。インストール中に次の点を確認する必要があります。

熱電対入力: 正しい熱電対延長線を使用します。銅線は使用しないでください。極性は一致している必要があります。コントローラに組み込まれている冷接点補償は、端子台が既知の温度にあることを前提としています。端子の温度ドリフトを引き起こす熱風源の近くにコントローラーを置かないでください。

RTD 入力: リード抵抗をキャンセルするには 3 線式または 4 線式接続を使用します。 2 線接続では、特に長いケーブルの場合に測定誤差が生じます。

SSR 出力: コントローラーの SSR 出力は低電圧 DC パルスです。外部 SSR の制御入力に接続する必要があります。発熱体に直接接続しないでください。

リレー出力: 誘導負荷間にスナバ回路を使用してリレー接点を保護します。リレーの寿命は、特定の電流での特定の動作回数に対して評価されます。大電流で頻繁にスイッチングすると寿命が短くなります。

電源: 幅広い電圧入力により、ほとんどの産業用電源に対応します。ただし、近くのモーターまたはコンタクターからの電圧スパイクにより、コントローラーが損傷する可能性があります。電源ラインにノイズが多い場合は、サージプロテクターまたはラインフィルターを使用してください。

接地: 接地端子を適切なアースに接続します。これにより電気ノイズが低減され、安全性が向上します。

セレクションガイド

PID 温度コントローラーを選択するには、次の質問に答えてください。

1. どのようなタイプのセンサーが使用されますか?

熱電対は広い温度範囲をカバーし、迅速に応答します。 RTD は低温でより正確で安定しますが、速度は遅くなります。アナログ入力は、温度信号がトランスミッターから送信される場合に使用されます。

2. 必要な温度範囲はどれくらいですか?

コントローラーの範囲は、予想される動作範囲をカバーする必要があります。必要以上に広い範囲のコントローラーを使用すると、解像度が低下します。たとえば、0 ～ 1370°C の範囲の K 熱電対コントローラーは 1°C の分解能を示します。 0 ～ 400°C の範囲のコントローラーでは、0.1°C の分解能が表示される場合があります。

3. 負荷開閉装置とは何ですか?

SSRを使用する場合はSSR駆動出力を選択します。機械式コンタクタを使用する場合は、リレー出力が適切です。最終制御要素が比例弁または SCR 電力コントローラーの場合は、アナログ出力を使用します。

4. どの程度の精度が必要ですか?

表示精度仕様は±0.5％FSまたは±1ディジットです。 0 ～ 400°C の範囲では、±2°C です。プロセスで±0.5℃の制御が必要な場合、コントローラーだけではそれを達成できません。センサーの精度、熱損失、システムのチューニングも最終的な制御精度に影響します。

5. 通信や警報は必要ですか?

アラーム出力は過熱保護に役立ちます。 RS485 Modbus を使用すると、PLC またはコンピュータからコントローラを監視および調整できます。これらのオプションによりコストが増加するため、アプリケーションに必要なものだけを選択してください。

代表的な用途

プラスチックおよび包装機械

PID コントローラーは、押出バレル、ホット ランナー マニホールド、ヒート シール バーの温度を制御します。一定の温度により材料の劣化が防止され、シールの品質が保証されます。

実験装置

マッフル炉、乾燥オーブン、恒温槽は、再現可能な条件を実現するために PID コントローラーに依存しています。これらのシステムの熱応答が遅いため、積分項を注意深く調整する必要があります。

食品加工

業務用オーブン、フライヤー、低温殺菌器は、食品の安全性と品質基準を満たすために PID コントローラーを使用しています。コントローラーは多くの場合、正確な低温測定のために PT100 センサーと連携して動作します。

半導体およびエレクトロニクス製造

はんだ付けステーション、リフローオーブン、硬化オーブンには厳しい温度プロファイルが必要です。 PID コントローラーは SSR 出力と連携して、迅速なスイッチングと微細な制御を実現します。

よくある質問

Q: PID制御とON-OFF制御の実際の違いは何ですか?

A: ON-OFF 制御により、出力が完全オンと完全オフの間で切り替わります。温度は設定値を中心に変動します。 PID 制御は、温度をほぼ一定に保つために出力を継続的に調整します。プロセスが小さな偏差のみを許容する場合は、PID を使用します。

Q: 自動調整とは何ですか?いつ使用する必要がありますか?

A: オートチューニングは、PID パラメータを自動的に計算する機能です。これは、制御された方法で出力のオンとオフを切り替え、システムがどのように応答するかを測定することによって機能します。初期セットアップ時または熱負荷が大幅に変化したときに自動調整を実行します。自動調整後、パフォーマンスを確認し、必要に応じて手動調整を行います。

Q: 温度が設定値を超えてしまうのはなぜですか?

A: オーバーシュートは通常、比例帯域が狭すぎるか、積分時間が短すぎることを意味します。温度が設定値に達する前に、コントローラーが過剰な出力を加えています。比例帯を大きくするか、積分動作を小さくしてください。自動調整は開始点を見つけるのに役立ちます。

Q: 加熱と冷却に同じコントローラーを使用できますか?

A: 一部のモデルは加熱/冷却デュアル出力をサポートしています。それらは加熱用に 1 つの出力を提供し、冷却用にもう 1 つの出力を提供します。これは、空冷ファンを備えたプラスチック押出機など、両方を必要とするシステムに役立ちます。デュアル出力が利用可能かどうかを確認するには、モデルの仕様を確認してください。

Q: センサーに互換性があるかどうかを確認するにはどうすればよいですか?

A: コントローラーの入力タイプはセンサーと一致する必要があります。熱電対の場合、タイプ文字 (K、J、T など) が一致する必要があります。 RTD の場合、抵抗曲線 (PT100 または PT1000) が一致する必要があります。間違った設定を使用すると、不正確な温度測定値が得られます。ほとんどのコントローラーには、入力タイプを選択するための構成パラメーターがあります。

Q: PID コントローラーの予想寿命はどれくらいですか?

A: 適切に取り付けて冷却すれば、電子機器は長年にわたって動作できます。リレー出力は最も一般的な消耗品です。リレー接点の寿命はメーカーによって指定されており、スイッチング周波数と電流によって異なります。 SSR 出力には機械的な磨耗はありませんが、過熱または過電圧により故障する可能性があります。

Q: チューニングに関する技術サポートは提供していますか?

A: はい。当社のエンジニアは、特定のアプリケーションの初期セットアップとチューニングを支援できます。ヒーターの電力、センサーの種類、負荷特性など、熱システムの詳細を入力します。 1営業日以内にご返答させていただきます。
