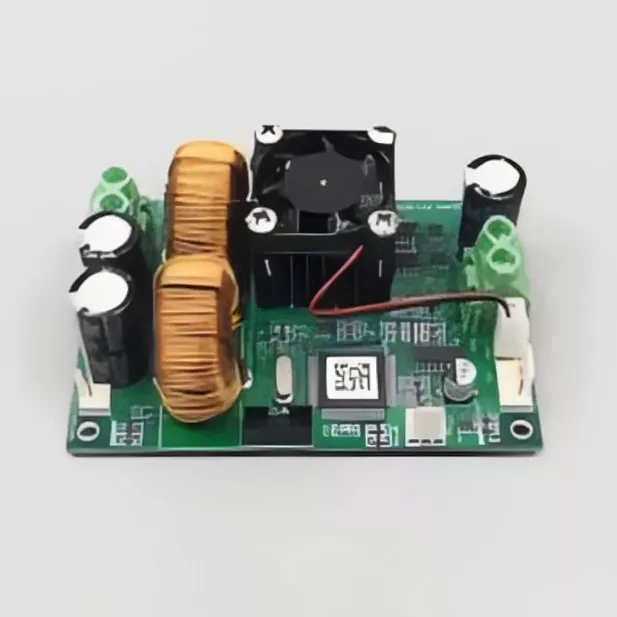

高精度・ハイパワー温度調節器 TCB-NE-AH

X-Meritan は、従来のアナログ温度計に固有のドリフトと電力のボトルネックを解消するために、高精度かつ高出力の特殊な TCB-NE-AH 温度コントローラーを製造しています。完全デジタル信号アーキテクチャで動作するこの高出力シングルチャンネル コントローラーは、大容量 TEC モジュールと加熱システムを直接駆動し、大電流セットアップ全体でのノイズとライン減衰を抑制します。 24 ビットのサンプリング分解能と内部の熱ドリフト管理を組み合わせることで、長期の産業サイクルにわたって厳密な安定性を維持します。

技術的パラメータ

主要なエンジニアリング能力

1.キロワットスケールの単一チャンネル出力

高出力の熱負荷を直接駆動し、マルチボード信号の減衰や、マルチチャネル ドライバ アレイによく見られるマッチングの問題を排除します。

2.ポテンショメータ不要のデジタルアーキテクチャ

機械式ポテンショメータをデジタル信号処理に置き換えて、コンポーネントの経年劣化、振動感度、長期的な校正ドリフトを排除します。

3.高解像度データの取得

24 ビット ADC と低ドリフト Pt100 フロントエンドを統合し、温度変化を分解能までキャプチャします。

4.50 以上のセグメントプログラム可能なプロファイル

複雑な多段階の熱プロファイルをサポートし、加熱速度、浸漬時間、冷却ランプ、液体循環ループを正確に制御できます。

5.適応型PIDセルフチューニング

動的自己調整アルゴリズムは、熱慣性を自動計算し、出力パラメーターをリアルタイムで調整して、負荷条件が変化した場合のオーバーシュートを防ぎます。

6.産業用熱設計

高精度、高出力の TCB-NE-AH 温度コントローラーは、最大出力動作中に内部の熱の蓄積から制御電子機器を保護するために、内部の空気流路と熱絶縁を備えて設計されています。

X-Meritan と提携する理由

フルスタックの社内生産: ISO9001 規格に基づいたハードウェア製造、SMT アセンブリ、および多段階バーンイン テストを完全に制御します。

システムレベルの熱工学: TEC モジュールおよび液体冷却プレートとともにコントローラーを最適化し、システム全体の安定性を確保します。

ハードウェアとファームウェアの迅速なカスタマイズ: 特定の OEM エンクロージャ要件に合わせたカスタム I/O 構成、通信プロトコル、フォーム ファクター。

主な応用分野

半導体およびコンポーネントのバーンイン
パワー半導体、マイクロプロセッサ、回路基板の長期ストレス試験に安定した高出力駆動信号を供給します。

航空宇宙および防衛研究
真空チャンバーテスト、環境ストレススクリーニング、および光学ペイロード校正のためのドリフトのない調整を​​実現します。

電池と新エネルギーの製造
セル形成テスト、バッテリーパックの評価、熱暴走シミュレーションループ中の正確な熱プロファイルを管理します。

医療診断と化学処理
温度オーバーシュートを発生させずに、複数ステップのランプアンドソークスケジュールを必要とする大容量の流体ループと反応容器を制御します。

よくある質問

TCB-NE-AH は高出力産業用設備における信号減衰にどのように対処しますか?

TCB-NE-AH は、ノイズやグランド ループを引き起こす複数の低電力ボードを結合する代わりに、高電力シングル チャネル デジタル ドライブ アーキテクチャを使用し、完全な信号整合性と負荷での出力電力を直接保証します。

このコントローラーが数か月連続操作した後にドリフトするのを防ぐには何がありますか?

アナログ コントローラーは、温度サイクルや振動によって劣化する機械式ポテンショメーターに依存しています。高精度および高出力の TCB-NE-AH 温度コントローラーは、24 ビット ADC、低温度ドリフト センサー、およびデジタル信号処理を使用し、工場出荷時の校正を無期限にロックします。

このコントローラーは複雑な熱サイクルを自動的に実行できますか?

はい。オンボード メモリには 50 を超える個別セグメントが保存されており、マスター コントローラーによる継続的な介入なしで、正確な加熱速度、目標保持温度、および制御された冷却プロファイルをプログラムできます。

TCB-NE-AH ユニットを選択またはカスタマイズするにはどのような情報が必要ですか?

ピーク電力要件 (電圧/電流制限)、総熱負荷、必要な温度上昇率、センサーの種類、および優先デジタル通信プロトコルを提供します。
