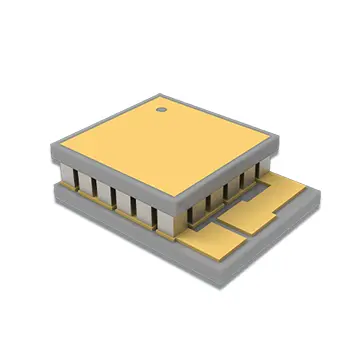

検出器用マイクロ熱電冷却器

X-meritan の検出器用マイクロ熱電冷却器は、高精度検出装置用に設計された中核となる熱管理コンポーネントです。独自の押出熱電材料を使用して製造され、従来の冷却システムに見られる機械構造を排除することで、さまざまな高精度検出システムに安定した深冷却環境を提供します。

これらの冷却器は、狭い空間や高温環境での動作が可能で、熱雑音干渉、不十分な画像精度、低感度などの業界の課題を効果的に解決します。これらは、光電子検出、赤外線センシング、LiDAR、科学精密機器などの分野で広く使用されており、ハイエンドの精密検出装置に不可欠な温度制御コンポーネントとして機能します。

中核となる動作原理

これらの検出器用マイクロ熱電クーラーは、古典的なペルチェ熱電効果に基づいて開発されており、固体半導体の熱交換原理を利用して、冷却媒体を必要とせずに温度制御を実現します。

デバイスのコアは、2 つの異なる半導体材料で作られた熱電対アームで構成されています。電流が接合部を流れると、可逆的な熱伝達が発生し、その結果、一方の端が冷却 (熱吸収) され、もう一方の端が加熱 (熱放散) されます。

電流の方向と大きさを正確に制御することで、デバイスは冷却モードと加熱モードを柔軟に切り替えることができ、正確で一定の温度制御を保証します。このプロセスには冷媒、機械的可動部品、振動による磨耗が含まれないため、精密検出装置にとって理想的な低干渉の温度制御ソリューションとなります。

製品の主な特長

1. 超小型化

これらのクーラーは、光電子デバイス、LiDAR、マイクロ検出器などのスペースに制約のあるアプリケーション向けに特別に最適化されており、独自のチップモジュール技術を利用して、わずか 0.2 mm の最小厚さを実現しています。

熱電コンポーネントの構造レイアウトを最適化することにより、このデバイスは非常に小さな設置面積内で高効率のヒートポンプ機能を実現します。これにより、高度に統合された機器設計がサポートされ、超精密デバイスの設置要件を完全に満たします。

2. 深冷却と騒音低減

水銀カドミウムテルル化物 (MCT) などのコアセンシング材料の深冷却を実現できるこれらのクーラーは、動作中の熱ノイズ干渉を効果的に抑制し、信号損失を最小限に抑えます。このシステムは、安定した極低温環境を活用することで、検出器の画像解像度と信号対雑音比を大幅に向上させながら、応答速度を加速し、検出装置の中核性能を包括的に最適化します。

3. ソリッドステートの高精度温度制御

超高精度の一定温度制御（±0.1℃）を実現し、温度に敏感な機器や小型恒温機器、精密検出モジュールなどを長期にわたって最適な動作温度範囲内に保ちます。

冷媒を必要とせず、機械的摩耗や振動干渉を排除するソリッドステート熱交換設計を採用し、高精度と安定性に対する厳しい要求を満たします。

4. 独自の素材

エンドツーエンドの社内生産管理を特徴とし、原材料の合成から最終製品の加工まであらゆるステップを制御し、すべてのバッチにわたって一貫したパフォーマンスと長い耐用年数を保証します。

コアアプリケーションシナリオ

1. ハイエンドの検出とイメージングの最適化

さまざまな赤外線および高精細画像検出器に深冷却サポートを提供し、解像度と信号対雑音比を効果的に向上させます。産業用画像処理、セキュリティ監視、高精度センシングなどの高性能アプリケーションに適しています。

2. 精密機器の温度管理

極低温測定装置、小型精密恒温装置、実験室試験装置に適しています。動作温度を一定に保ち、温度変動による測定誤差を排除し、データの精度と安定性を確保します。

3. 密閉空間での熱管理

検出器用マイクロ熱電冷却器は、光電子検出、LiDAR、小型組み込み検出システム用に特別に設計されています。超小型サイズにより効率的な熱交換が可能となり、小型精密機器の放熱と温度制御に関する業界の課題を解決し、高密度の統合システムに最適です。

4. 中波赤外 (MWIR) 分光法

センシング材料 (水銀カドミウムテルル化物/MCT など) を正確に冷却して、検出感度と応答速度を大幅に向上させます。 MWIR分光法や精密検査などの科学研究や産業用途を確実にサポートします。

5. 多彩なマルチフィールド互換性

これらのソリューションは、検出装置を超えて、精密家電部品、科学研究機器、生物医学検査装置など、さまざまな用途にわたる温度制御のニーズを満たし、優れた多用途性と適応性を実証します。

エックスメリタンについて

1. 完全に自律的で制御可能なサプライチェーン

完全な熱電冷却サプライチェーンを保有する数少ない国内メーカーの 1 つである X-meritan は、熱電材料の合成、チップ処理、デバイスのパッケージング、カスタム ソリューションの開発を含む製造プロセス全体を社内で処理し、ソースからの精度と品質管理を保証します。

2. 成熟したカスタマイズ機能

X-meritan は、顧客の機器図面またはサンプルに基づいて、非標準の寸法、出力パラメータ、特殊コーティングのカスタマイズを提供し、さまざまな検出器モデルの特定の統合ニーズに対応します。

また、熱抵抗のマッチングやシステムレベルのコンポーネント選択に関する専門的なサービスも提供し、お客様の製品開発サイクルの短縮を支援します。

3. 使用条件への高い適応性

構造設計は、高温の産業環境や複雑な屋外条件に合わせて最適化されています。当社の製品は、高い機械的強度と強力な耐干渉性を備えており、過酷な環境でも長期にわたる安定した動作を確保しながら、民生、産業、科学研究用途のニーズを満たします。

4. グローバルな品質とサービスの保証

X-meritan 製品は国際品質基準を満たしており、ヨーロッパ、北アメリカ、東南アジアなどの市場に輸出されています。当社の顧客ベースには、フォーチュン 500 企業や国家主要研究所が含まれます。当社は英語を話す専門的な技術チームによってサポートされており、シームレスな技術コミュニケーションと包括的なアフターサポートを保証します。

認証とコンプライアンス

X-meritan の製造施設は、ISO 9001:2015 および IATF 16949 (自動車グレードの検出器に適用) の認証を取得しています。すべての micro-TEC 製品は、RoHS および REACH 環境規制に準拠しています。ご要望に応じて、熱性能と信頼性を MIL-STD-883 テスト規格に照らして検証できます。

よくある質問

1. マイクロサーモエレクトリッククーラーの耐用年数とメンテナンス要件は何ですか?

このシリーズの冷却器には、ギアやベアリングなどの可動機械部品が含まれておらず、磨耗がないため、耐用年数が非常に長くなり、複雑な定期メンテナンスが不要になります。ユーザーは、デバイスのパラメータ基準を厳密に遵守し、最大動作電流 (Imax) を超えないようにするだけで、デバイスの焼損や性能低下などの問題を効果的に防止できるため、長期にわたる安定した動作が保証されます。

2. 特定の検出器に適したマイクロ熱電クーラーを選択するにはどうすればよいですか?

選択は主に 3 つの重要なパラメータに基づいて行われます。1 つ目は、最大冷却能力 (Qcmax) - 高温側と低温側の温度差が 0°C の場合の冷却能力の限界であり、デバイスの冷却限界を決定します。 2 番目の最大許容動作電流 (Imax) - 過負荷を避けるために電源システムのパラメータと一致する必要があります。 3 番目は、物理的寸法です。これは、機器の設置スペースの制約に厳密に適合する必要があります。正確な選択を行うために、機器の動作条件と設置パラメータを提供していただくと、無料の専門的な選択ソリューションを提供します。

3. 検出器用マイクロ熱電冷却器のカスタマイズおよびサンプリング サービスは提供していますか?

当社は包括的な非標準カスタマイズをサポートしており、顧客の図面やサンプルに基づいて特定の寸法、電力定格、コーティングを備えたマイクロ TEC デバイスの製造を可能にします。量産前にサンプルテストサービスを提供します。量産は、サンプルが性能仕様を満たしていることを顧客が確認した後にのみ開始され、プロセス全体を通じて製品の互換性と品質が保証されます。

4. 製品の配送と販売後の保証ポリシーは何ですか?

自社の大規模な製造設備を活用し、安定した納期管理を実現します。すべての製品は工場から出荷される前に、精度、安定性、環境耐久性について複数回のテストを受け、ISO 品質システム基準に厳密に従っています。ユーザー起因ではない品質問題が発生した場合、当社はライフサイクル全体にわたる技術サポートに加えて、保証補償と技術的修復を提供します。

5: カスタマイズのリードタイムとMOQは何ですか?

標準以外のサイズまたはコーティングについては、2 営業日以内に無料の技術評価を提供します。サンプルの製造には通常 10 ～ 15 営業日かかります。大量生産 (MOQ = 100 個) は、サンプル承認後 20 ～ 25 営業日かかります。 500 個以上の注文では、NRE (Non-Recurring Engineering) 料金が免除されます。
