ペルチェ冷却アセンブリ

X-Meritan は、光通信モジュール、医療検査装置、精密熱制御システム用のペルチェ冷却アセンブリソリューションを専門とする経験豊富な中国のメーカーです。半導体技術に基づいたこのアセンブリは、可動部品なしで静かな動作を実現し、正確な温度管理をサポートします。

お問い合わせを送信

製品説明

X-Meritan は、高度な半導体熱技術に基づくペルチェ冷却アセンブリソリューションを専門とする中国のメーカーです。このアセンブリは半導体ペルチェ効果によって機能し、電流が熱電材料を通過するときに 2 つのセラミックプレート間で熱を伝達します。機械式冷凍システムとは異なり、コンプレッサーや冷媒を使用せずに動作するため、精密冷却アプリケーションの振動、騒音、メンテナンス要件の軽減に役立ちます。熱電モジュールと放熱構造を組み合わせた統合設計により、正確な温度制御が必要なコンパクトな機器への設置が可能になります。

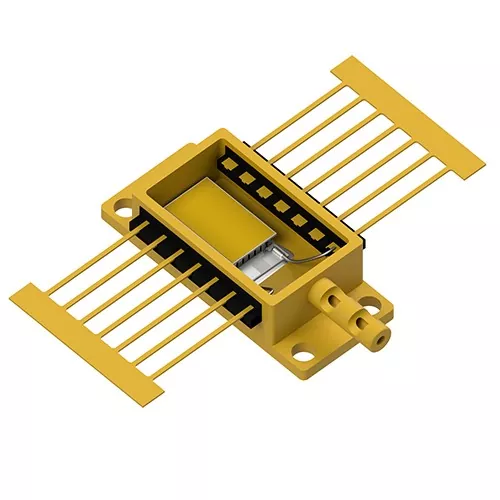

Peltier Cooling Assembly

コア機能

コンパクトなデザイン

コンパクトな構造により、設置スペースが限られた機器への組み込みが可能です。薄いプロファイルは、光モジュール、ポータブル医療機器、および効率的な熱制御を必要とするその他のシステムに適しています。

迅速な温度応答

熱電動作原理により、電源投入後の迅速な冷却または加熱応答が可能になり、機器がより早く安定した温度状態に達するのに役立ちます。

正確な温度調整

冷却および加熱のパフォーマンスは電流を調整することで制御でき、敏感な電子部品や光学部品に柔軟な温度制御を提供します。

ソリッドステートの信頼性

このアセンブリには内部に可動部品がないため、機械的振動と動作ノイズが低減され、産業環境での連続動作をサポートします。

製品パラメータ

製品名	ヒートシンクアセンブリ付きクーラーモジュール
最大温度差 (ΔT)	≧67℃～72℃（真空環境下）
最大冷却能力	数ワットから数百ワットまでのフルレンジをカバー
最大動作電圧	標準: 3.9V、15.4V、24V、31.1V (カスタマイズ可能)
最大動作電流	1A ～ 20A+ をカバーする範囲
セラミックプレート素材	アルミナ(Al2O3)/窒化アルミニウム(AlN、高熱伝導率)
寸法	15mm x 15mm ～ 62mm x 62mm (カスタマイズ可能)

製品構造

1. 高性能セラミック基板: アルミナ (Al2O3) または窒化アルミニウム (AlN) セラミックプレートは、半導体コンポーネントをサポートしながら電気絶縁性と熱伝導性を提供します。

2. 半導体熱電対: P 型と N 型の半導体ペアは精密溶接によって接続され、熱伝達のための熱電効果を生成します。

3. 保護カプセル化: シーリング材は、動作中の内部コンポーネントを湿気や酸化から保護するのに役立ちます。

4. 電気リード線: 耐久性のあるリード線は、安定した電流伝送と産業システムまたは電子システムへの統合をサポートします。

パフォーマンス上の利点

1. 広い温度差: アセンブリは 60 ～ 70 °C の最大温度差 (ΔTmax) を達成でき、さまざまな環境条件下で動作する精密機器に局所的な冷却性能を提供します。

2. 安定した長期動作: ソリッドステート構造により機械的磨耗が軽減され、可動コンポーネントによる性能低下のない連続動作がサポートされます。

3. 柔軟な電圧オプション: さまざまな電圧仕様により、光学機器、医療機器、自動車アプリケーションなどのさまざまな電子システムに統合できます。

4.効率的な熱伝達: 熱電素子とヒートシンク構造の組み合わせにより、コンパクトな設置サイズを維持しながら放熱効率が向上します。

応用分野

1. 光通信: 光モジュールやフォトニック機器の温度を安定に維持し、一貫したパフォーマンスをサポートするために使用されます。

2. 医療検査機器: 正確な温度制御が必要な診断および研究室システムに適用されます。

3. 車載電子機器: 効果的な熱管理を必要とするコンパクトな電子システムに適しています。

4. 実験器具: 精密試験装置に制御された加熱および冷却機能を提供します。

インストールガイド

1. 表面接触: 接触面を平らに保ち、サーマルグリースを均一に塗布します。セラミックプレートを損傷する可能性のある不均一な圧力を防ぐために、ネジを均等に締めてください。

2. 熱放散: 熱の蓄積を避け、冷却効率を維持するために、高温側に適切なヒートシンクを取り付けます。

3. 湿気からの保護: 湿気の多い環境では、酸化のリスクを軽減するために、配線接続とエッジを湿気にさらさないように保護します。

4. 定期的なクリーニング: 空気の流れと熱交換のパフォーマンスを維持するために、ラジエーターとヒートシンクから埃を定期的に取り除きます。

X-メリタンについて

X-Meritan は、半導体冷却技術開発と熱管理ソリューションを専門としています。同社は、6 人の博士号が率いる研究開発チームと 200 名を超える生産チームによってサポートされており、製品開発、製造プロセス、品質管理に重点を置いています。 ISO9001:2015 および IATF16949:2016 規格の認証を受けた品質管理システムと、製品安全要件の UL および CQC 認証を備えた X-Meritan は、安定したパフォーマンスと一貫した品質をサポートする構造化された製造手順を維持しています。

X-Meritan は、熱電技術と冷却システム統合の経験を活かし、光通信、医療機器、その他の精密アプリケーション向けのペルチェ冷却アセンブリソリューションを提供しています。同社は、半導体技術の専門知識、製造能力、品質管理プロセスを組み合わせて、さまざまなアプリケーション要件に対応する信頼性の高い熱管理ソリューションを開発しています。
