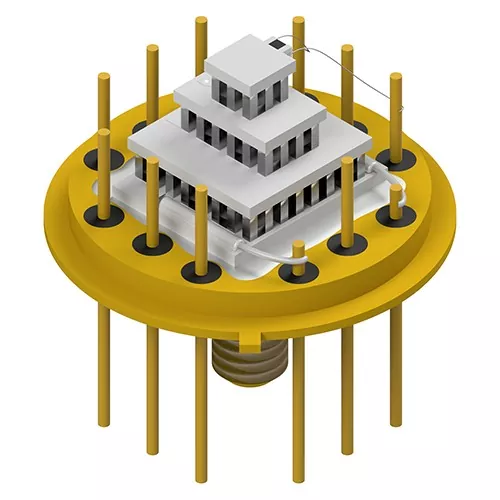

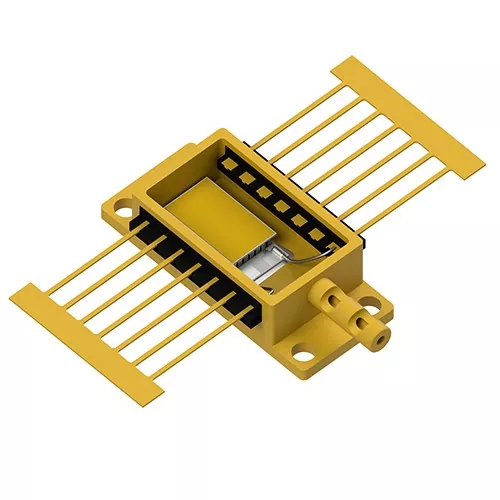

ペルチェアセンブリ

メーカーとして、X-meritan ペルチェ アセンブリは、モジュールのコールド側とホット側の間で熱を伝達するために半導体熱電技術を使用しています。

利点

コンパクトな一体構造

ペルチェアセンブリは、熱電冷却部品と放熱部品を単一のユニットに統合します。この構造により、個別の冷却コンポーネントの必要性が減り、限られた機器スペース内での設置が簡素化されます。

ソリッドステート冷却構造

このアセンブリは、コンプレッサーベースの冷却コンポーネントを使用せずに、半導体熱電冷却技術によって動作します。ソリッドステート構造により機械的な冷却動作が排除され、動作時の振動と騒音が低減されます。

直接熱伝達設計

熱電モジュールは、低温側と高温側の間で熱を直接伝達します。この設計により、安定した熱状態を必要とする電子部品の局所的な温度制御が可能になります。

統合された放熱システム

The cold side uses aluminum or copper heat transfer blocks to collect heat from the target area. The hot side integrates an aluminum heat sink and fan to release transferred heat and maintain the thermal balance of the assembly.

柔軟な構造構成

アセンブリ構造は、寸法、TEC 構成、接続インターフェースなどの設置要件に応じて調整できます。

コアコンポーネント

ペルチェ アセンブリの性能は、半導体冷却要素、熱伝達材料、および機械構造間の調整に依存します。

熱電冷却チップ

熱電冷却チップは、熱伝達を担当するコアコンポーネントです。電流が半導体材料を通過すると、熱は片側で吸収され、反対側で放出され、冷却効果が生じます。

セラミック基板

セラミック基板は、熱電素子に電気絶縁と機械的サポートを提供します。また、半導体チップと外部コンポーネント間の熱伝達経路の一部としても機能します。

サーマルインターフェースマテリアル

接触面間には熱伝導率の高いシリコーングリースを塗布し、熱伝導を向上させ、表面隙間による熱伝達ロスを低減します。

低温側熱伝達ブロック

低温側ではアルミニウムまたは銅のブロックを使用して、冷却されたコンポーネントから熱電モジュールに熱を伝達します。

ホットサイド放熱構造

ホット側にはアルミ製ヒートシンクとファンが一体化されており、コールド側から伝わる熱や動作中に発生する熱を除去します。

機械的固定構造

工業グレードのネジまたはエポキシ樹脂を使用して内部および外部コンポーネントを固定し、動作中の組み立ての安定性を維持します。

アプリケーション

X-meritan ペルチェ アセンブリは、コンパクトな構造と半導体ベースの冷却方式により、局所的な温度調整と熱伝達の制御が必要な機器に適しています。

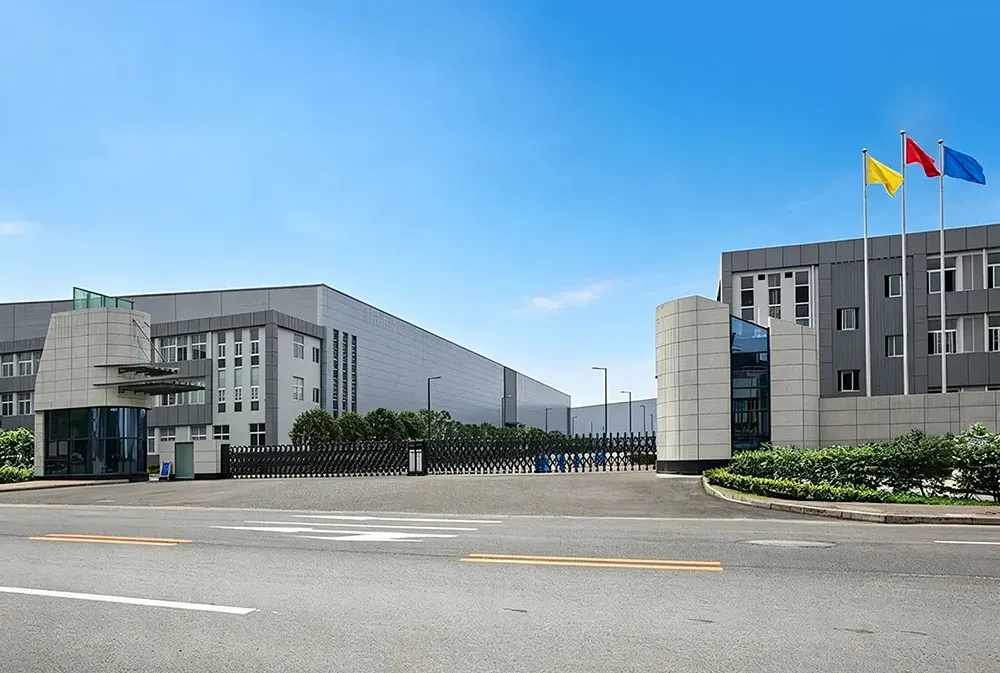

製造工程と品質管理

X-meritan の製造には、熱電材料の開発、TEC コンポーネントの加工、アセンブリの統合が含まれます。

生産設備: 錫浸漬炉、振動スイング金型機、溶接機、オーブン、インクジェットプリンター、はんだごて、ディスペンス機、自動封止機、切断機、固化機、リフローはんだ付け装置、全自動印刷機。

組立検査

熱電チップの配置: チップの位置と組み立ての精度を確認します。

セラミック基板の接合: セラミック基板と熱電部品の間の接合状態を確認します。

はんだ付け接続: はんだ接合部の電気的および機械的安定性を検査します。

サーマルインターフェースの適用: サーマルグリースの塗布量と接触面の状態を確認します。

機械的構造の安定性: 固定強度と全体的なアセンブリの完全性を確認します。

最終性能検査

電気接続状態: 電気接続状態を確認します。

構造の一貫性: コンポーネントの位置合わせと組み立て状態を確認します。

熱伝導経路の状態: 熱伝導経路の完全性を検査します。

冷却および放熱動作: 冷却機能と放熱動作を確認します。

よくある技術的な質問

ペルチェアセンブリを取り付けるにはどうすればよいですか?

取り付ける前に、接触面が平らできれいであることを確認してください。モジュールと接触面の間にサーマル グリースを均等に塗布します。セラミック基板に過度のストレスがかからないように、固定ネジを均等に締めてください。

高温側には放熱のための十分なスペースが必要です。熱接触が悪かったり、放熱能力が不十分であると、冷却性能が低下する可能性があります。

どちら側が熱くて、どちら側が冷たいでしょうか？

コールド側はターゲット コンポーネントから熱を吸収し、ホット側はヒートシンクとファンを通じて熱を放出します。

インストール中:

●低温側は冷却が必要な部品に接続します。

●ホット側は放熱構造に接続されています。

● ヒートシンクの周囲の空気の流れが妨げられないようにしてください。

どのような電源が必要ですか?

電源は、選択した熱電冷却モジュールの電気仕様と一致する必要があります。

推奨される考慮事項:

●安定した直流電源を使用してください。

● 電圧と電流の要件を TEC モジュールの仕様と一致させます。

● 冷却動作に影響を与える可能性のある不安定な電源状態を避けてください。

ホットサイドがシステムを冷却しないのはなぜですか?

一般的な原因は次のとおりです。

●ヒートシンクの容量不足

● 伝熱面間の接触不良

●サーマルグリスのムラ塗布

●放熱面をふさぐホコリ

● 冷却構造の不適切な設置

高温側は伝達された熱を継続的に放出する必要があります。熱が蓄積すると冷却効果が低下する場合があります。

X-メリタを選ぶ理由

X-meritan は、熱電材料、TEC コンポーネント、統合型熱アセンブリをカバーする製造能力を備えています。生産システムは、熱電材料の開発からペルチェアセンブリの統合までの完全なプロセスをサポートします。

主な製造能力には次のものがあります。

● 熱電材料開発: TEC コンポーネント用途向けの熱電材料を開発および加工します。

● 完全なアセンブリ製造: 熱電チップ、セラミック基板、サーマル インターフェイス材料、伝熱ブロック、ヒートシンク、ファンを完成した冷却アセンブリに統合します。

● 社内処理設備: 生産ラインには、錫浸漬炉、振動スイング金型機、溶接機、ディスペンス機、自動封止機、リフローはんだ付け装置、その他の組立設備が備えられています。

● 多段階の品質検査: チップの配置、セラミック基板の接合、はんだ付け接続、サーマルインターフェースの適用、最終的な組み立て状態のチェックなどの主要なプロセスを管理します。

● 熱構造設計能力: さまざまな機器統合要件に応じて、熱伝達および放熱構造を開発します。

X-meritan の製造経験は、光ファイバー通信、産業用医療機器、スマート自動車エレクトロニクス、家庭用電化製品、半導体の冷却と温度制御を必要とする研究機器のアプリケーションをカバーしています。
