国内向け標準汎用TEクーラー

家庭用用途向けの高品質で高度な標準一般 TE クーラーをお探しの場合は、サプライヤーとして X-Meritan をご検討ください。当社の製品は、静かで環境に優しく、長寿命の冷暖房ソリューションを提供します。その他の要件がある場合は、設置スペース、電気要件、および実際の温度制御の必要性を指定した製品図面を提供してください。選定と技術サポートをさせていただきます。

家庭用の標準的な一般的な TE クーラーとは何ですか?

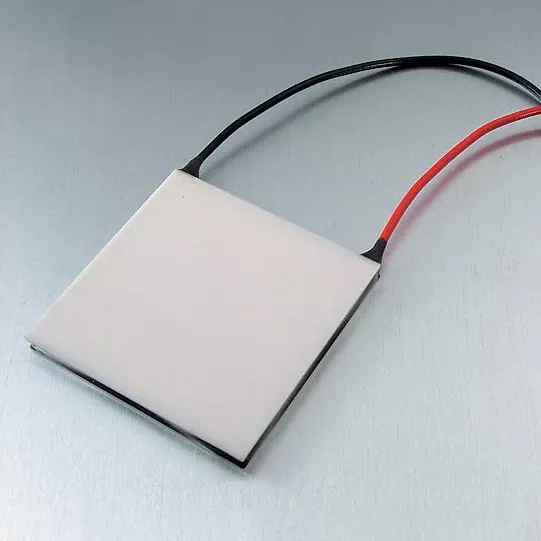

家庭用の標準的な一般 TE クーラーは、ペルチェ効果に基づく高精度ソリッドステート冷却デバイスです。これらは、日常の消費者および家庭用機器の冷却ニーズを満たし、コンパクトなサイズ、静かな動作、高精度の温度制御を提供します。

従来のコンプレッサー冷却とは異なり、この一連のコンポーネントは化学冷媒を必要とせず、可動機械部品もありません。直流のみで素早い熱伝達と正確な温度制御を実現します。

スマート ホーム、パーソナルケア製品、小型家電、家庭用デュアル温度 (加熱および冷却) デバイスに適しています。

動作原理

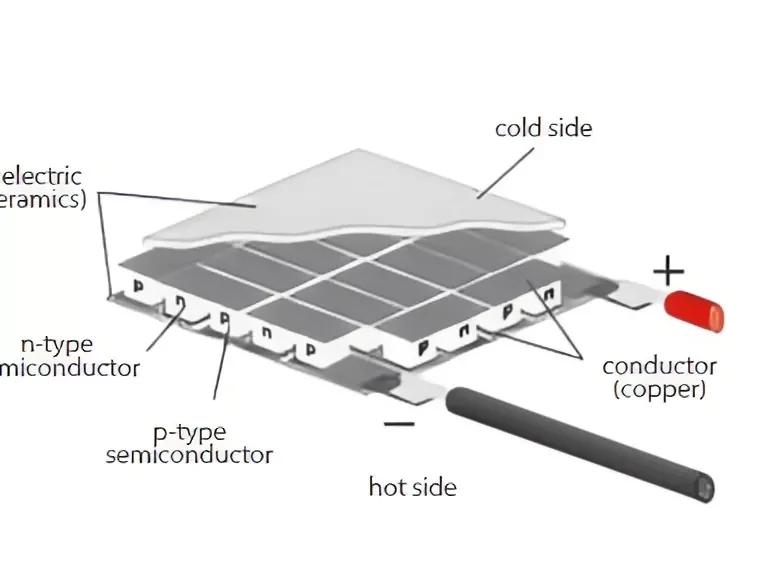

家庭用の標準的な一般的な TE クーラーは、ペルチェ効果に基づいて動作します。 2 つの異なる半導体材料で構成される熱電対に直流電流が流れると、一端が熱を吸収し、もう一端が熱を放出します。

コアの動作ロジック:

1. 冷却モード: 電流が順方向に流れると、コールドエンドはターゲットデバイスから熱を積極的に吸収し、ホットエンドは冷却システムを通じて熱を放散します。

2.加熱モード：電流の方向を変えることにより、コールドエンドとホットエンドの機能が入れ替わり、急速加熱が実現します。

3. 正確な温度制御: 電流の大きさを調整することで、継続的かつ正確な温度制御を実現できます。

製品の利点

1. ソリッドステート冷却

家庭用の標準的な一般 TE クーラーは、コンプレッサー、モーター、循環配管を使用していないため、動作中の摩耗、騒音、振動がゼロです。

標準的な動作条件下では、数万時間の連続動作が可能です。

2. 高精度な温度制御

製品は電源を入れるとすぐに冷却/加熱されます。 PWM駆動と温度センサーの組み合わせにより±0.1℃の高精度温度制御を実現し、温度に敏感な機器に最適です。

3. 双方向温度制御

追加の電熱線や配管は必要ありません。 Hブリッジ回路を介して直流電力の方向を切り替えることで、冷却から加熱までの機能を実現します。

4. コンパクトかつフレキシブル

モジュールの厚さはわずか2～5mmで、重力の影響を受けず、平置き、横置き、逆さまに置いても安定した性能を維持できるため、携帯機器や車載用途に適しています。

5. 環境に優しく安全

オゾン層を破壊しやすく温室効果をもたらすフロンなどの媒体を使用しておらず、世界的な環境規制やEUのRoHS/REACH基準に準拠しています。

3.7 ～ 24V の安全電圧で駆動され、家庭用および個人の接触製品の電気的安全性を向上させます。

アプリケーションシナリオ

1. 家庭用小型冷蔵庫：小型電子冷蔵庫、小型飲料冷却装置、家庭用食品保存装置、小型化粧品用冷蔵庫

2. 可搬型温度制御装置：可搬型冷蔵庫、車載用小型冷凍装置、屋外用可搬型温度制御装置、個人用冷却装置、小型移動式保温・冷却装置

3. 家庭用美容機器、家庭用美容機器、スキンケア機器、局所冷却機器、家庭用温冷機器、小型美容電子機器

4. 家庭用電子機器の放熱: 小型電子機器、家庭用スマートデバイス、高熱電子モジュール、小型光電子デバイス、局所的な電子部品の温度制御

5. 小型飲料温度制御装置：家庭用飲料冷却装置、小型飲料冷却装置、携帯用飲料クーラー、小型水温制御装置

6.家庭用食品温度制御装置：小型食品冷蔵、特定食品断熱材、小型収納ボックス温度制御、ポータブル食品温度制御装置

X-メリタンを選ぶ理由

よくある質問

Q: TEC の冷却パフォーマンスが低下しているのはなぜですか?

A: 冷却性能の低下が発生した場合は、次の要因を確認することをお勧めします。

1. ヒートシンク上の埃の蓄積: ホットエンドでの放熱効率の低下により、ホットエンド温度が上昇し、冷却能力が低下します。

2. サーマルグリスの乾燥・亀裂：接触熱抵抗の増加。

3. ホットエンドでの放熱が不十分: ヒートシンクが小さすぎるか、ファンの空気流が不十分です。

定期的にヒートシンクを清掃し、サーマル グリスの状態を確認することをお勧めします。サーマル グリースの厚さは 0.1 ～ 0.2 mm の間に制御する必要があります。

Q: 2 つの冷却コイルを積み重ねることはできますか?

A: はい、上部冷却コイルのホットエンドを下部冷却コイルのコールドエンドに配置すると、より大きな温度差 (ΔT) を実現できます。

ただし、スタッキングには大幅に増加した電源が必要となり、ホットエンドでの熱放散要件が指数関数的に増加することに注意してください。

X-Meritan のエンジニアリング チームは、熱力学シミュレーションとマルチレベル スタッキングの選択サポートを提供します。

Q: 図面やサンプルに基づいたカスタマイズされたソリューションをサポートしますか?

A: はい。 X-Meritan は、基板開発からデバイス製造、システム統合までのフルチェーン機能を備えています。

標準化された製品に加えて、お客様の特定の図面、サンプル、または特殊な性能要件に基づいてカスタマイズされた開発を行うことができます。
