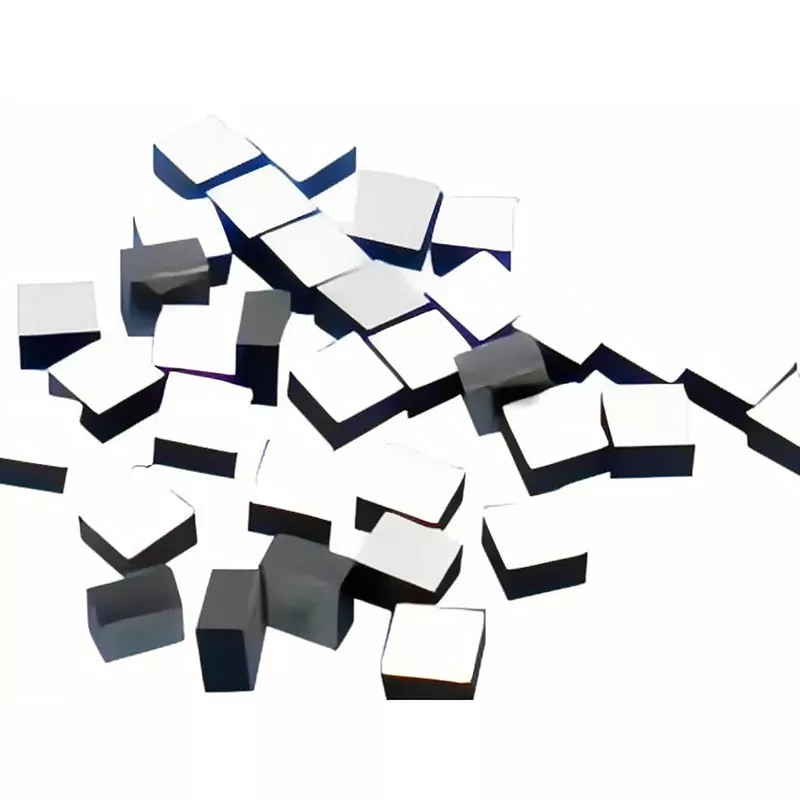

バッテリーパック用NTCサーミスタ

バッテリー パック用 X-meritan NTC サーミスターは、特にリチウムイオン バッテリー モジュール、エネルギー貯蔵システム (ESS)、産業用バッテリー管理アーキテクチャ (BMS) 向けに設計された、高感度の自動車グレードの温度測定センサーです。熱暴走を防止し、バッテリーの充電効率を最適化するように設計されたこのコンパクトなサーミスターは、セルとモジュールの表面から直接、高速で正確な温度フィードバックを提供します。

製品の特徴

高温に対する耐性

バッテリー パック用 NTC サーミスタは、感知材料の負の温度係数を通じて温度変化を検出します。温度が上昇すると電気抵抗が減少し、接続された監視回路がバッテリー温度の変化を識別できるようになります。

Multiple Resistance and B-Value Options

バッテリー管理システムが異なれば、使用する抵抗温度曲線も異なります。 X-Meritan は、10KΩ、47KΩ、100KΩ などの一般的に使用される R25 値と、3435K、3950K、4100K などの B 値を提供します。必要な R-T 曲線に従って、カスタム抵抗および B 値仕様を提供できます。

コンパクトなセンシング構造

感知要素は、バッテリーセルおよびモジュール上またはその近くに設置するのに適した構成でパッケージ化できます。コンパクトな寸法により、バッテリーアセンブリ内の大きなスペースを占有することなく、温度センサーを監視対象の熱源の近くに配置することができます。

Flexible Mechanical Configuration

リード線の長さ、ハウジング構成、コネクタ配置、およびその他の機械的特性は、さまざまなバッテリーパック構造に合わせてカスタマイズできます。これにより、センサー アセンブリを利用可能な取り付け位置と電気インターフェイスに適合させることができます。

広い動作温度範囲

-40°C ～ +125°C の指定動作温度範囲は、広範囲のバッテリ動作条件をカバーします。選択したパッケージとセンシング構成は、アプリケーションの実際の温度暴露に一致する必要があります。

電気絶縁

リード線とハウジング間の絶縁抵抗は100MΩ以上です。これにより、センサーが適切に取り付けられている場合、感知回路と周囲の機械構造との間に電気的絶縁が提供されます。

製品パラメータ

インストールオプション

センサーの設置方法は、センサー素子がバッテリーの温度変化にどれだけ早く正確に反応するかに影響します。

セルレベルの監視の場合、バッテリー パック用 NTC サーミスタをセル表面に直接配置して、監視対象のセル付近の温度を測定できます。モジュールレベルの監視の場合、モジュール構造内の代表的な場所に配置できます。

Installation considerations include:

1. 検出素子と監視面との接触

2.発熱セルに対するセンサーの位置

3.リード配線とストレインリリーフ

4.電気絶縁

5.取り付け可能スペース

6.Connector orientation

7.ハウジング寸法

8.固定方法または接着方法

バッテリーパック用のNTCセレクション

バッテリー パックに適切な NTC サーミスタを選択するには、電気的特性を BMS 温度測定回路と一致させ、機械的特性をバッテリー パックと一致させる必要があります。

R25抵抗

25°C での公称抵抗は、BMS または充電回路で予期される抵抗範囲と一致する必要があります。一般的な値には、10KΩ、47KΩ、および 100KΩ があります。

B値

B 値は、温度の変化に応じてサーミスタの抵抗がどのように変化するかを決定します。選択した B 値は、温度測定アルゴリズムで必要な R-T 曲線に対応する必要があります。

抵抗と B 値許容差

公差は、実際のサーミスタ特性と公称 R-T 曲線との差に影響します。アプリケーションでセンサー間でより一貫した温度測定が必要な場合は、より厳しい許容差を検討できます。

動作温度

センサーの定格温度範囲は、設置位置で予想される最低温度と最高温度をカバーする必要があります。

熱応答

熱時定数は、センサーが周囲の温度の変化にどれだけ早く反応するかを示します。急速な熱変化を伴うアプリケーションでは、応答時間を評価する際にセンサーの質量、取り付け方法、接触状態、およびエアフローを考慮する必要があります。

機械的構成

電池パックの空きスペースやBMSの配線構造に合わせて、リード線の長さ、ハウジングサイズ、コネクタの種類、取付方法をご指定ください。

カスタマイズオプション

X-Meritan は、バッテリー システムの電気的および機械的要件に従って、バッテリー パック アセンブリ用の NTC サーミスタを構成できます。

利用可能なカスタマイズ領域には、R25 抵抗、B 値、抵抗許容差、B 値許容差、リード線の長さ、ワイヤ仕様、ハウジング構造、センサー寸法、コネクタ構成、取り付け方法、梱包要件が含まれます。

カスタム開発の場合、バッテリー メーカーは、必要な温度範囲、BMS 入力仕様、R-T 曲線、設置場所、利用可能なスペース、ケーブル要件、コネクタ構成を提供できます。

X-メリタンを選ぶ理由

熱コンポーネントの完全なマッチング

X-Meritan は、TEC モジュール、温度コントローラー、サーミスター、および関連する熱コンポーネントを提供し、お客様がさまざまな温度制御要件に対応する互換性のある製品を選択できるように支援します。

カスタマイズされた製品構成

さまざまな機器の設計や設置条件に合わせて、電気的パラメータ、寸法、実装構造、接続方法のカスタマイズをサポートします。

安定した製品の一貫性

X-Meritan は、管理された製造と性能テストを通じて、電気的性能、熱応答、センシング精度などの重要なパラメータの一貫性を維持します。

統合のための技術サポート

当社のエンジニアリング チームは、コンポーネントの選択、パラメータのマッチング、システムの統合を支援し、製品設計時の開発の困難を軽減します。

試作から量産まで柔軟に対応

X-Meritan は、プロジェクトのさまざまな段階や供給要件を満たすために、サンプル テスト、カスタマイズされた開発、量産をサポートします。

よくある質問

バッテリー パック用 NTC サーミスタはバッテリー パック内で何をしますか?

温度変化を抵抗変化に変換することでバッテリー温度を測定します。 BMS または充電回路はこの抵抗を読み取り、温度値に変換します。

どのような R25 抵抗を選択する必要がありますか?

R25 値は、BMS または充電器の抵抗入力範囲および温度変換曲線と一致する必要があります。共通仕様には 10KΩ、47KΩ、100KΩ があります。

What does the B-value mean?

B 値は、サーミスタの抵抗と温度の関係を表します。これは、測定された抵抗を温度に変換するための重要なパラメータです。

サーミスターを特定のバッテリーパック用にカスタマイズできますか?

はい。 X-Meritan は、バッテリーの設計に応じて、抵抗、B 値、許容差、リードの長さ、ハウジング、コネクタ、およびその他の機械的構成をカスタマイズできます。

Can one battery pack use multiple thermistors?

はい。バッテリーのアーキテクチャで複数の場所での温度監視が必要な場合は、複数のサーミスターを異なるセルまたはモジュールに配置できます。数と配置は、BMS と熱設計によって決定する必要があります。

使用温度範囲はどのくらいですか?

指定された動作温度範囲は -40°C ～ +125°C です。実際の許容温度も、選択したパッケージと設置構成に従って評価する必要があります。
