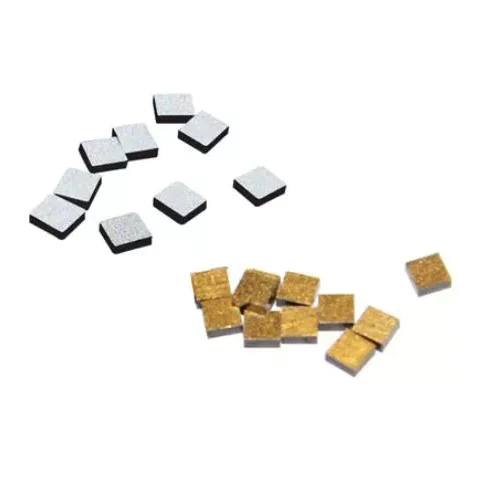

フィルムパッケージ化された NTC

X-Meritan は、高速応答、安定した熱検出、耐環境性を必要とする電子機器向けのコンパクトな温度検知コンポーネントを開発しています。多層構造にはマンガンやニッケルなどの遷移金属酸化物が使用され、感応層はマグネトロンスパッタリングによって製造されます。

フィルムパッケージ化された NTC は、3 秒以内に典型的な熱応答を示し、-40 °C ～ +125 °C で動作し、B 値 3950 K を特徴とします。その化学的に不活性な外側フィルムは、酸、アルカリ、有機溶剤に対する耐性を備えているため、産業、医療、家庭用電化製品、自動車の用途に適しています。

主な仕様

パフォーマンス

高速な熱応答

約 1 J/K の低い熱容量により熱遅れが軽減され、通常 3 秒以内に温度が安定します。これは、急速な温度変化を検出する必要があるバッテリー監視、医療機器、パワーエレクトロニクスに役立ちます。

広い温度範囲

-40°C ～ +125°C の動作範囲は、コールドスタート条件、周囲温度の上昇、繰り返しの熱変化にさらされるアプリケーションをサポートします。

耐薬品性

不活性な外側フィルムは、酸、アルカリ、有機溶剤から感知構造を保護します。高濃度の腐食性蒸気に継続的にさらされる場合は、アプリケーション固有の検証を行うことをお勧めします。

精度と耐性

温度精度

入手可能な製品情報では、±1°C や ±0.5°C などの一般的な精度仕様は定義されていません。実際のシステム精度は、抵抗許容差、B 値許容差、回路設計、ADC 分解能、設置、および校正によって異なります。

±1°C または ±0.5°C を必要とするプロジェクトの場合、X-Meritan が適切な構成を評価できるように、RFQ 中に目標精度を指定する必要があります。

抵抗のオプション

抵抗値は測定回路と対象温度範囲に応じて選択してください。一般的な NTC 構成には 10kΩ、47kΩ、および 100kΩ が含まれますが、正確な利用可能な値と許容誤差は、選択した X-Meritan モデルで確認する必要があります。

上記数値は選定例であり、汎用仕様ではありません。最終パラメータは該当するデータシートで確認する必要があります。

センサーの比較

技術比較

指定された温度範囲内のコンパクトな電子システムの場合、薄膜構造は、高速応答、小型サイズ、容易な回路統合の実用的な組み合わせを提供します。

応用分野

産業機器

フィルムパッケージ化された NTC は、モーター、変圧器、電源装置の温度を監視できます。広い動作範囲と迅速な応答により、リアルタイムの温度監視がサポートされます。

医療機器

デジタル温度計と診断装置は、低い熱容量と速い熱応答の恩恵を受けることができます。厳密な精度要件が要求される医療用途の場合、完全な測定システムを検証する必要があります。

家電

スリムな構造は、設置スペースが限られているスマートフォン、ウェアラブルデバイス、バッテリー管理システム、その他の高密度アセンブリに適しています。

カーエレクトロニクス

このセンサーは、エンジンルームとバッテリーパックの監視に使用できます。 Mn/Ni/Co 酸化物構造は、温度変化や熱応力を伴う用途向けに設計されています。

統合に関するメモ

自己発熱

動作電流は指定された制限内に維持する必要があります。過剰な電流は自己発熱を引き起こし、温度測定誤差を引き起こす可能性があります。

機械的取り扱い

取り付けの際は、フィルム本体に急激な曲げ、過度の圧力、引張応力を与えないようにしてください。薄い機能層には管理された取り扱いが必要です。

はんだ付け

多層構造への熱衝撃を軽減するには、適切な業界標準のはんだ付けプロファイルを使用してください。量産前に、製造時のはんだ付け条件を検証する必要があります。

見積依頼の要件

OEMおよびバルク調達の場合、購入者は必要な抵抗値、抵抗許容差、B値、動作温度、目標精度、応答時間、寸法、接続方法、使用環境、および見積数量を提供する必要があります。

たとえば、RFQ では、10kΩ または 100kΩ の公称抵抗、±1% の許容誤差、-40°C ～ +125°C の動作、および ±0.5°C のシステム精度を指定できます。 X-Meritan は、実際のアプリケーションに応じて適切な構成を評価できます。

X-Meritan は、アプリケーション固有の抵抗、許容差、寸法、性能要件など、電子メーカーや OEM プロジェクトの温度検知要件をサポートします。

よくある質問

どのような抵抗値が利用可能ですか?

一般的な NTC 抵抗オプションには、10kΩ、47kΩ、および 100kΩ があります。使用可能な抵抗値、許容差、および B 値は、選択した X-Meritan モデルおよびアプリケーション要件に従って確認する必要があります。

NTC は ±1°C または ±0.5°C の精度を達成できますか?

最終的な温度精度は、抵抗許容差、B 値許容差、回路設計、ADC 分解能、設置、および校正によって異なります。 ±1°C または ±0.5°C のシステム精度を必要とするアプリケーションの場合、X-Meritan は顧客の要件に基づいて適切な構成を評価できます。

使用温度範囲はどのくらいですか?

指定された動作温度範囲は -40 °C ～ +125 °C であり、このセンサーは多くの産業、自動車、バッテリー、医療、家庭用電化製品のアプリケーションに適しています。

センサーは温度変化にどれくらい速く反応しますか?

一般的な熱応答時間は 3 秒以下です。実際の応答は、設置方法、熱接触、空気の流れ、周囲の環境によって異なる場合があります。

X-Meritan はカスタマイズされた NTC 構成を提供できますか?

はい。 OEM およびバルク プロジェクトの場合、お客様は構成評価のために抵抗値、許容差、B 値、温度範囲、精度目標、寸法、接続方法、その他のアプリケーション要件を指定できます。
