低温NTC

X-Meritan は、低温および極低温のセンシングアプリケーション向けに低温 NTC サーミスタを供給しています。これらは、極低温液体レベルの検出、モーター巻線の監視、産業オートメーションなどの用途をサポートしており、カスタマイズされた構成も利用できます。

お問い合わせを送信

製品説明

X-Meritan の低温 NTC サーミスタは、定義された抵抗温度応答が必要な低温および極低温環境での温度検知用に設計されています。感知素子は金属酸化物の焼結複合材料から製造されており、抵抗変化による温度変化の検出に必要な負の温度係数を提供します。

サーミスタは、極低温液面検出、モーター巻線温度監視、新エネルギー機器、産業オートメーション、特殊な実験室や医療システムなどの用途向けに構成できます。抵抗特性、センサー寸法、封止、リード線などの仕様を機器の要件に適合させることができます。

Low Temperature Ntc

Negative Temperature Coefficient Principle

NTC は負の温度係数の略です。その基本的な特性は、電気抵抗が温度に反比例して変化することです。

温度が低い → 抵抗が高い

温度が高い → 抵抗が低い

周囲の温度が変化すると、それに応じて焼結金属酸化物センシング材料の抵抗が変化します。測定回路は、この抵抗を測定し、それをサーミスタの指定された抵抗温度 (R/T) 特性と比較することによって温度を決定します。

サーミスタの電気的動作は、その抵抗と温度の関係と、指定されたパラメータに関連付けられた許容誤差によって定義されます。

パラメータ	説明
R25	公称抵抗は25℃で測定
B値	指定された温度範囲にわたる抵抗と温度の関係を特徴付けます
抵抗許容差	公称抵抗からの許容偏差
B 値許容差	B値の許容偏差
動作温度	規定検知温度範囲
定格電力	指定された条件下での最大許容電力

実際の値は、該当する製品仕様または選択した構成のテストデータから取得する必要があります。低温アプリケーションの場合、電気特性は 25°C の抵抗値だけからではなく、実際の検出範囲全体で評価する必要があります。

サーミスタは、液体窒素や液体酸素などの極低温媒体の液面検出用に構成できます。

検出原理は、検出素子周囲の熱状態の変化に基づいています。要素が液体に覆われた状態と蒸気にさらされた状態の間で変化すると、それに応じて抵抗も変化します。測定回路または制御回路は、この抵抗変化を使用して、対応する液面状態を識別できます。

この用途では、検出位置、対象温度範囲、R/T特性、カプセル化、設置方法などを合わせて検討する必要があります。特に極低温液体を含むアプリケーションの場合、構成は実際の媒体や機器の構造に対して評価する必要もあります。

サーミスターをモーター巻線内に埋め込んで、動作中の温度変化を監視できます。

巻線の近くに設置された NTC は、保護回路または制御回路に接続できる温度依存の電気信号を提供します。巻線温度の変化により、対応する抵抗変化が生じ、システムが異常な熱状態を特定し、必要な監視または保護応答を開始できるようになります。

モーターの用途では、センサーの寸法、絶縁要件、リード線の構造、抵抗特性、取り付け位置を慎重に検討する必要があります。センサーは、必要な電気絶縁と接続配置を維持しながら、利用可能な巻線スペース内に収まる必要があります。

サーミスタは、プロセス制御、保護、または熱管理のために低温フィードバックが必要な機器に統合することもできます。

該当する分野には、新エネルギー機器、産業オートメーションシステム、実験室機器、医療用冷却システム、特殊な冷却モジュールが含まれます。適切な構成は、動作温度、電気インターフェース、設置条件、および必要な検出特性によって異なります。

X-Meritan は、半導体の熱管理において 10 年以上の経験があり、材料開発、コンポーネントの製造、組み立て、テスト、および熱管理ソリューションの設計をカバーする能力を備えています。

その生産およびテスト施設は、はんだ付け、リフロー、ディスペンス、切断、封止、硬化、印刷などのプロセスをサポートします。サーミスタの品質評価には、該当する製品要件に応じて、材料検査、素子製造、焼結、封止、電気試験、R/T 試験、寸法検査、最終検証が含まれます。

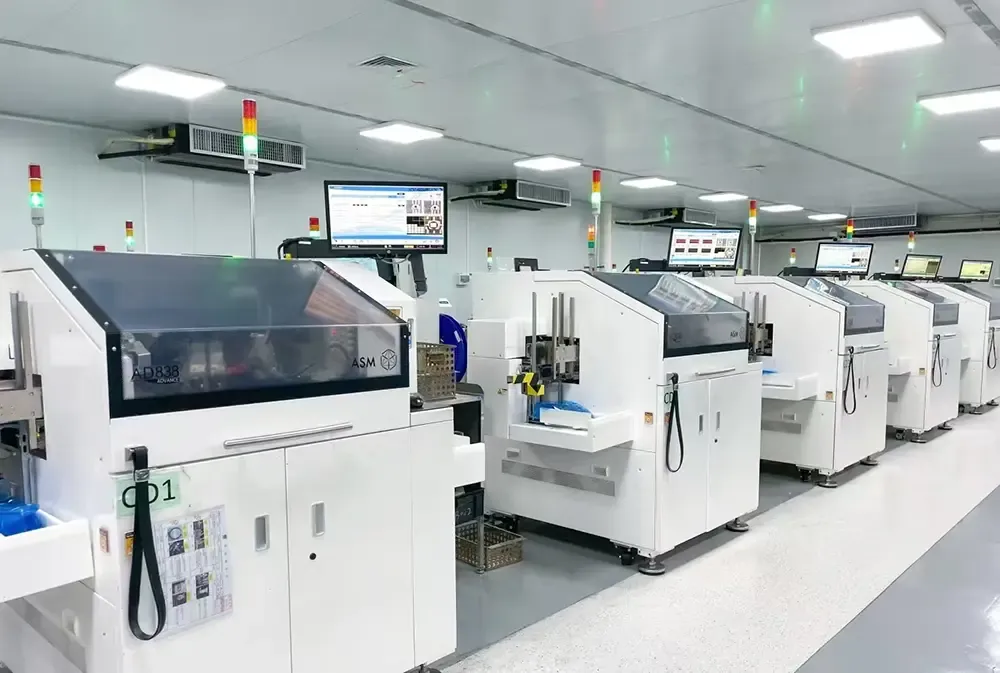

Workshop

一般的な製造と検査の順序は次のとおりです。

材料準備→素子製造→焼結→封止→電気検査→R/T検査→最終検査

同社の品質管理システムは ISO 9001:2015 の認証を取得しています。該当する製品および構成については、RoHS および REACH 準拠を提供できます。

標準構成ではターゲット機器の要件を満たさない場合、お客様の図面やサンプルを開発参考資料として使用することもできます。量産前にサンプル検証を完了して、必要な電気的および機械的仕様を確認できます。

NTC は負の温度係数の略です。 NTC サーミスタの抵抗は、温度が上昇すると減少し、温度が低下すると増加します。この予測可能な関係により、コンポーネントを温度測定、監視、保護に使用できます。

R25 は 25°C で測定された公称抵抗であり、B 値は指定された温度範囲にわたる抵抗と温度の関係を表します。サーミスタを評価する場合は、両方とも該当する R/T 特性と組み合わせて使用されます。

NTC は、その抵抗温度特性、パッケージング、設置位置、および電気インターフェースがアプリケーションに適している場合、極低温液体レベル検出用に構成できます。最終的な構成は、必要な動作温度、媒体、および機器の条件に照らして検証する必要があります。

はい。サーミスタは、その寸法、絶縁、リード線構成、温度範囲、および電気的特性がモータ構造と互換性がある場合、組み込みモータ巻線温度監視用に設計できます。
