中国の X-Meritan 工場が提供する 4 段階熱電クーラーは、深い冷却を必要とする機器に適しています。 4 ステージ構造は、単にモジュールの数を増やすだけではなく、前のステージによって生じた温度の低下に基づいて後続の各ステージが動作し、段階的により低い温度に向かって継続的に移動することを可能にします。従来の単段熱電冷却器では達成が難しい深冷却タスクの場合、多段構造は機器の熱管理設計における重要なオプションとなる可能性があります。
また、熱電材料、熱電冷却器、および関連コンポーネントも提供しており、特定のプロジェクト要件に応じて製品のマッチングやカスタマイズについて話し合うことができます。

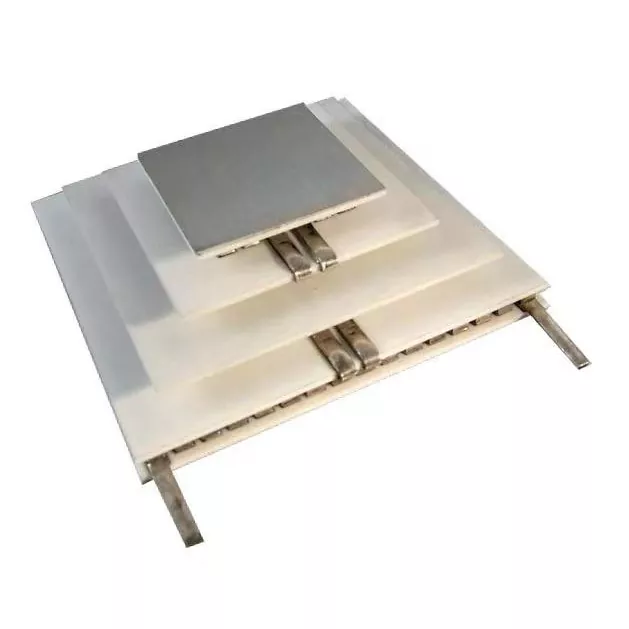

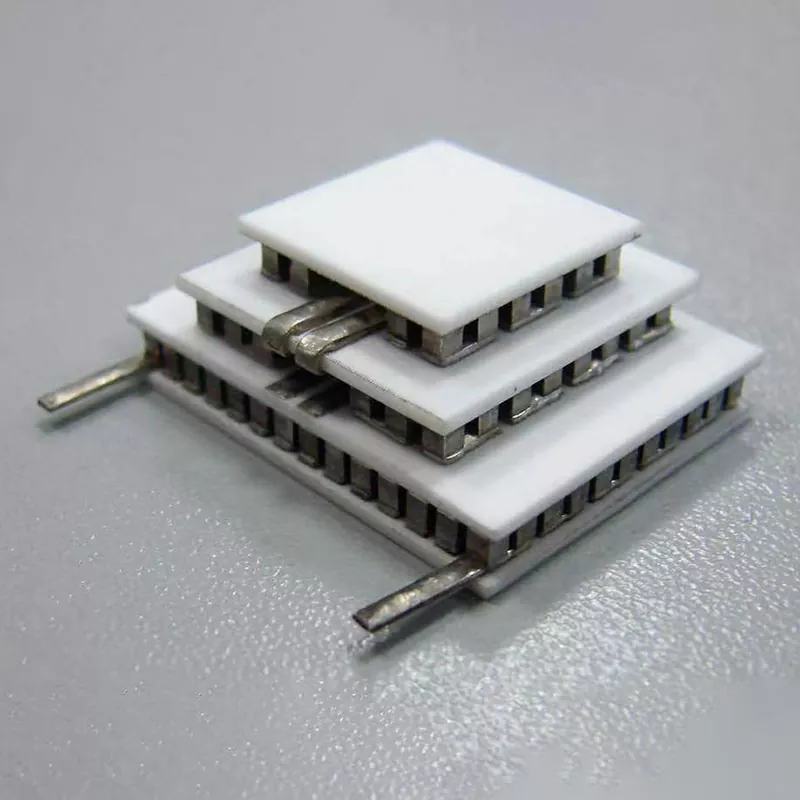

4 段熱電冷却器は、半導体熱電冷却原理に基づいた多段熱電冷却デバイスです。 4 つの連続冷却ステージを通じて段階的な温度低下を実現します。
コンプレッサー、冷媒、機械可動部品で構成される従来の冷凍装置とは異なり、熱電効果によって低温側から高温側に熱を積極的に伝達します。 4 段構造により、各段が温度差形成プロセスの一部を担当し、最終的には 4 段目の低温側まで冷却効果を拡張できます。
4 ステージ熱電冷却器は、連続的に動作する 4 つの熱電冷却層で構成されています。前のステージは次のステージの動作ベース温度を下げ、熱は多段構造を通して徐々に伝達され、4 番目のステージの低温側がより低い温度に向かって動作し続けることができます。
自然放熱や受動的な熱伝導に依存する構造とは異なり、ペルチェ効果を通じて能動的に熱を伝達します。
システムの電源がオンになると、熱電モジュールが動作を開始します。低温側は熱を吸収し、高温側は熱を放出するため、機器の要件に応じて温度の低下と温度の安定化に積極的に参加できます。
機械的な可動部品のないソリッドステート熱電冷却技術を採用しており、従来の冷媒に依存しません。
この構造は、機械的振動に敏感なシステム、内部スペースが限られているシステム、または機械的冷却コンポーネントの削減が必要なシステムに適しています。コンプレッサーなどの可動機構がないため、その動作特性は精密な熱管理環境により適しています。
4 段階構造の主な価値は、温度差を徐々に大きくできることであり、より低い温度レベルが必要な用途に適しています。
冷却だけでなく、アクティブな温度調整と安定化が必要なシステムにも使用されます。
機器が特定の低温側温度を維持する必要がある場合、熱電冷却器は熱管理システムの実行コンポーネントとして機能し、温度検知および制御コンポーネントと連携して動作します。
多段熱電構造は、従来の圧縮冷凍システムで使用されていた大型の機械部品を必要とせず、コンパクトなスペース内で多段冷却を実現できます。
深い冷却を必要とする内部スペースが限られている機器の場合、多段熱電構造はシステム統合に大きな価値をもたらします。
熱電冷却はペルチェ効果に基づいています。電気が印加されると、熱電材料内で熱伝達が発生し、低温側と高温側が形成されます。
4 段階構造の場合、作業プロセスには次のものが含まれます。
1. 第一段階冷却: 最初の段階では熱が伝達され、初期温度差が確立されます。
2. 第 2 段階冷却: 第 2 段階では、第 1 段階で生成されたより低い温度を動作基盤として使用し、温度を下げ続けます。
3. 第三段階冷却: 熱は高温側に向かって継続的に伝達されながら、温度は低いレベルに向かって移動し続けます。
4. 第 4 段階冷却: 最終段では深冷が継続され、第 4 段の低温側が多段構造全体の最低温度点になります。
当社の 4 段階熱電冷却器は、診断装置、血液分析装置、研究室用温度制御システムなどの専門用途に使用できます。
半導体関連装置では、温度制御が特定のプロセス環境や電子部品の動作条件に直接影響します。当社の製品は、局所的な深冷却を必要とする産業用熱管理システムに適用できます。
マルチステージ熱電冷却器は、温度に敏感な通信機器、光電子デバイス、およびレーザー関連機器に使用できます。
ソリッドステート熱電冷却技術を採用しており、航空宇宙用途に適しています。
A1: これらは主に、医療および実験機器、半導体機器、通信および光電子機器、航空宇宙関連システム、特殊産業機器など、深冷却または正確な温度安定化を必要とする専門機器に適しています。特定のプロジェクトに適しているかどうかは、目標温度、熱負荷、ホット側放熱条件に基づいて確認する必要があります。
A2: 主な違いは冷却段階にあります。 4 段階構造は、連続的に動作する 4 つの熱電冷却層で構成されます。後続の各ステージは、前のステージで生成された低い温度に基づいて動作するため、より大きな温度差とより深い冷却が必要なアプリケーションに適しています。
A3: この製品はソリッドステート熱電冷却技術を採用しており、従来の機械圧縮冷凍システムで使用される冷媒に依存しません。
A4: 熱電冷却器が低温側から熱を吸収した後、熱は高温側から放出する必要があります。高温側の温度が上昇し続けると、多段構造の冷却能力や温度差の確立に影響を及ぼします。したがって、プロジェクトの設計段階でヒートシンク、冷却方法、設置スペースを合わせて検討する必要があります。
A5: 標準製品を直接適用できるかどうかは、機器の要件によって異なります。ご購入前に対象温度、熱負荷、設置寸法、電源条件などの情報をご提供いただき、適切な製品構造をご確認いただくことをお勧めします。既存の図面やサンプルを使用するプロジェクトの場合は、製品マッチングのために関連資料を直接提供することもできます。
A6: はい。お客様の図面やサンプルをもとに製品開発をサポートいたします。初期のコミュニケーション段階で製品要件について話し合い、解決策を確認し、その後の生産を進めます。
A7: はい。 X-Meritan の製品範囲には、NTC および温度コントローラー製品も含まれています。温度検出、温度制御、熱電冷却ソリューションを必要とするプロジェクトの場合は、特定のシステム要件に応じて製品の選択を検討できます。
